老電工不外傳的線管敷設技巧

為什么進行線管的敷設

室內線管的敷設又稱為內線工程，是家裝電工中重要的環節，其特點是操作方法多樣、應用范圍廣闊等。

導線進行敷設的要求是到導線在管內受到保護，避免多塵環境影響、腐蝕性氣體侵蝕和機械損壞，并且當導線發生故障時不易漏電，提高了供電的可靠性。在施工穿線和維修換線時，便于操作。

室內線管的敷設按照敷線方法的不同，可分為明敷和暗敷兩種。

明敷指導線沿著墻壁、天花板、柱子等在建筑物表面進行敷設的方法。

暗敷是指導線埋設在墻內、頂棚內或地板下等敷設的方法。

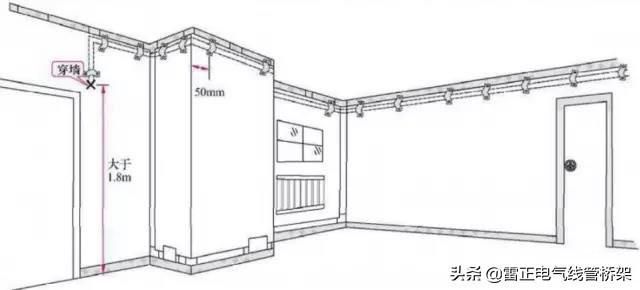

室內線路明敷

房子裝修完成居住一段時間后，如果需要增添一個新的插座或電器，從而增加一條線路時，常采用線管明敷的方式。

室內線路暗敷

土建抹灰之前，房子進行線管敷設時，一般采用暗敷的操作方式，或開發商只是提供了照明和簡單電器的使用線路，此時也可以重新進行線管的敷設，也可以采用暗敷的操作方式。采用線管暗敷的房子，在裝修完成以后一般比明敷更加美觀，并且更加安全。

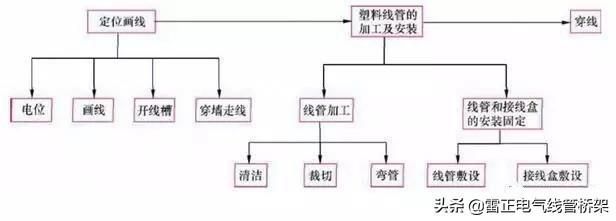

室內線路明敷練習

定位

劃線考慮整潔和美觀，沿建筑物表面劃出導線的走線路徑，在每個開關、燈具、插座等固定點中心劃出記號。

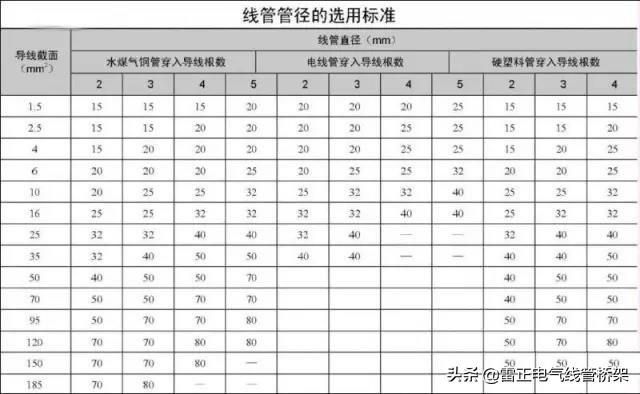

線管管徑的要求

管內絕緣導線或電纜的總截面（包括絕緣層）不應超過管內徑截面的40%。

塑料板槽的剪裁

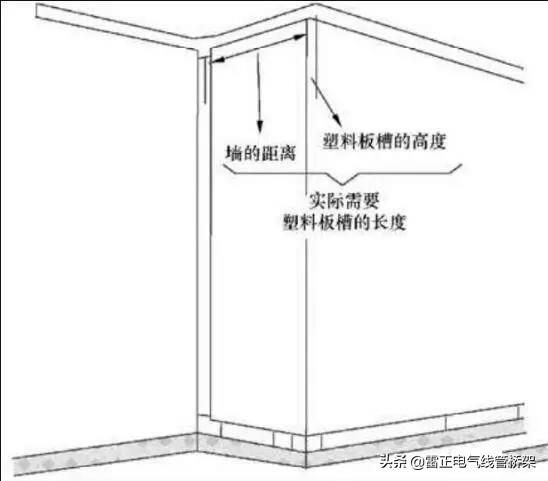

塑料板槽長度的確定加工

根據接線盒或電氣設備的連接和轉角情況，確定實測的長度來進行加工塑料板槽。其中先確定彎曲部分，再確定直線部分。

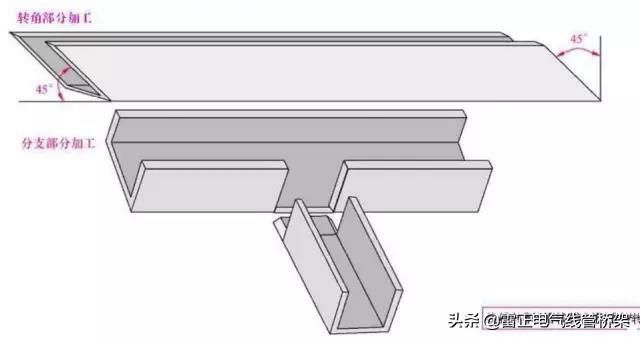

塑料板槽轉角分支的加工

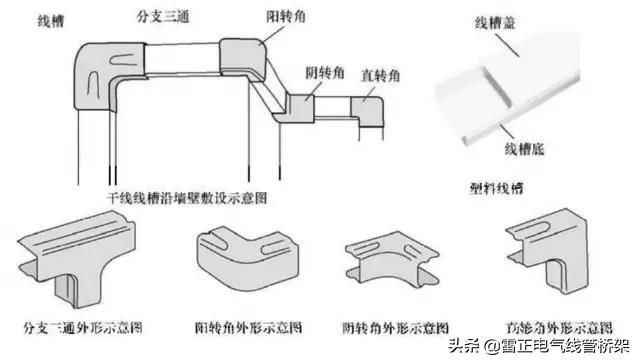

在敷線的同時，邊敷線邊將蓋板固定在底板上，蓋板與底板的接口應相互錯開。塑料板槽的配套部件主要有分支三通、陽轉角、陰轉角及直轉角。

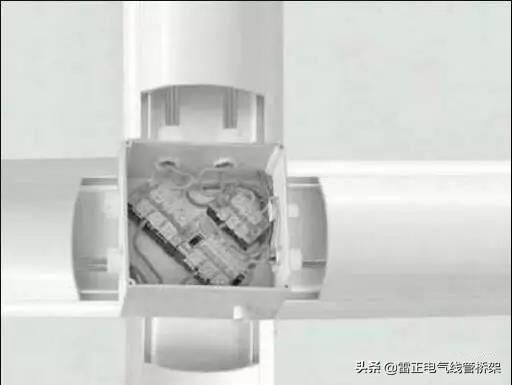

安裝好各轉角后，最后進行分線盒安裝。
