電氣JDG管施工的作業條件

（1）、土建完成頂板、梁支模；

（2）、梁鋼筋綁扎完畢；

（3）、現澆板底層鋼筋綁扎完畢,上層鋼筋綁扎前。

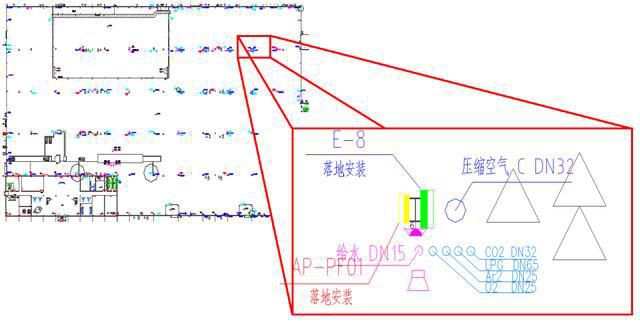

施工時對每個電氣設備及管路的安裝做出詳細的施工圖以便安裝的統一性

JDG管材料要求

（1） 外觀檢查鋼管壁厚均勻、焊縫均勻、無劈裂、毛刺砂眼、棱刺和凹扁等缺陷；

（2） 螺紋管接頭、直管接頭、彎管接頭外形完好、絲扣清晰。無翹曲變形等缺陷；

（3） 鐵制燈頭盒、開關盒等的金屬板厚度必須符合廠家提供的技術指標要求。

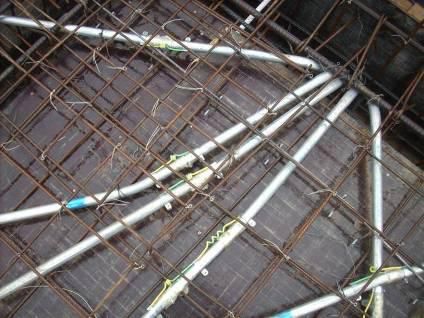

操作工藝包括管路與管路的連接和管路與盒的連接兩種情況:

·（1）、管路與管路的連接,直線管路采用配套的直管接頭連接,管的接口應在直管接頭的中心位置,即將接頭插接到位。根據管路要求采用90°直角彎管接頭時,管路要插人直角彎管的承插口處,并插接到位。然后擰緊螺母。

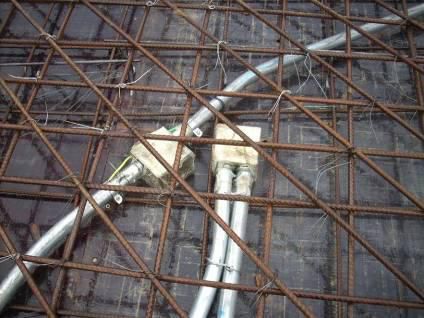

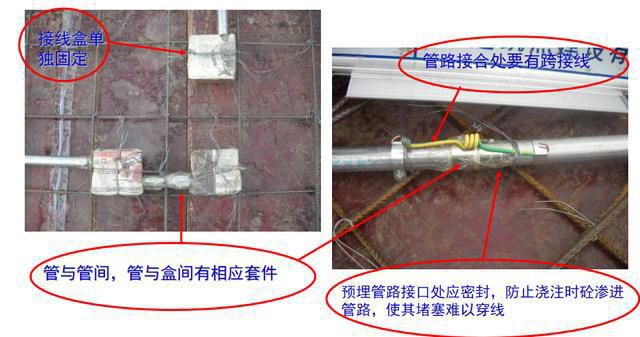

·（2）、管路與盒的連接,采用配套的爪型螺紋管接頭,接頭的一端按上面管接頭的連接方法與管路連接,另一端使用專用扳手與盒鎖緊,爪型根母護口要完好,以保證良好的接地電氣通路,且不必焊跨接地線。

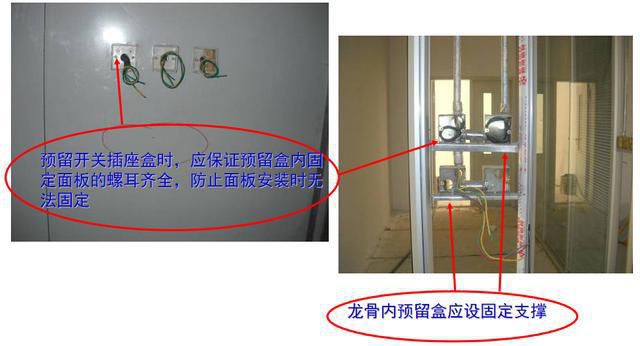

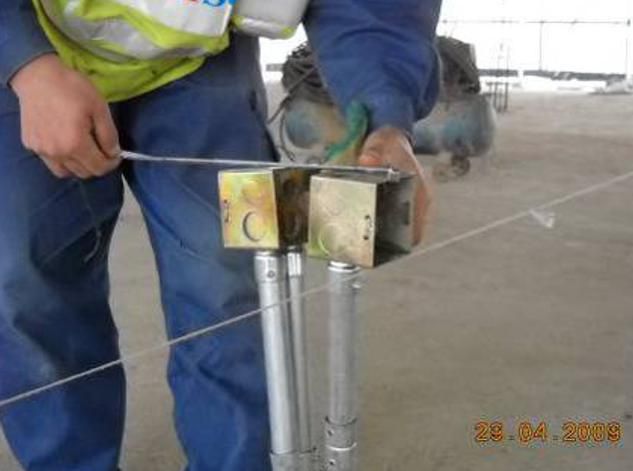

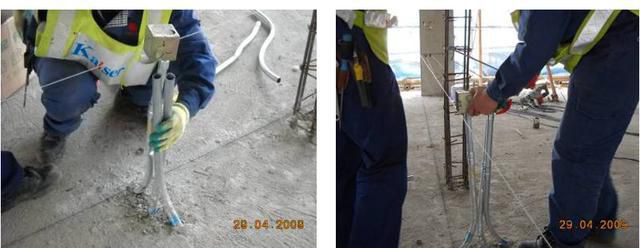

開關插座盒在墻體內預埋的時候應拉線統一盒體標高

墻體內預埋的插座盒，如墻兩側同一位置均有插座時應預先控制好2插座盒位置避免墻體砌筑完成時插座盒過于突出墻體

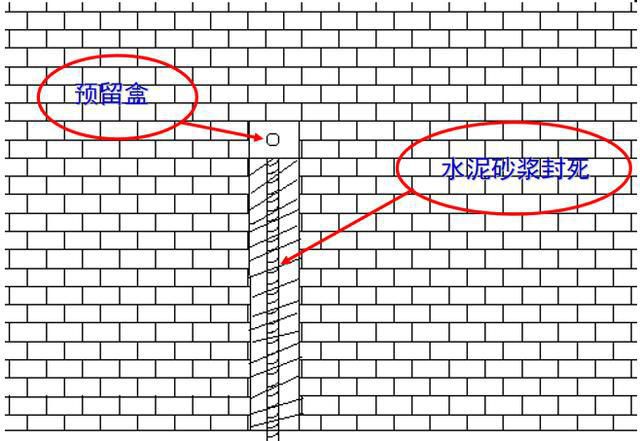

當預埋管路破壞砌筑墻體的時候則需對墻體填充水泥

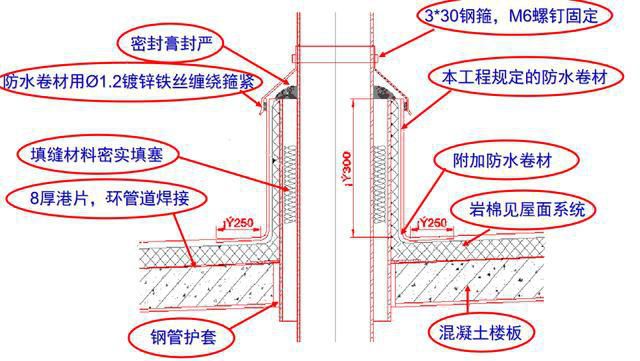

管道穿鋼筋砼屋面構造

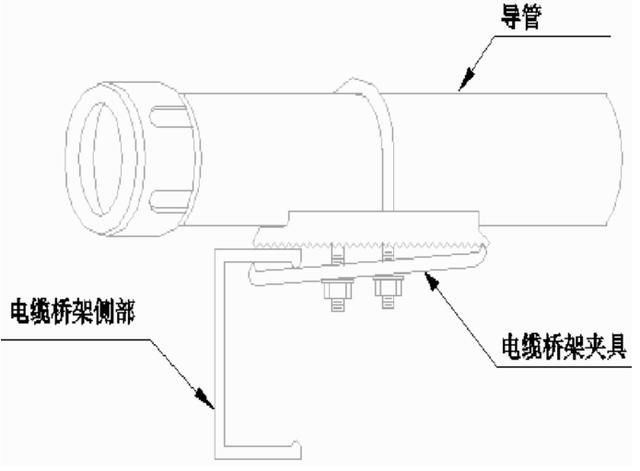

導管到電纜橋架安裝示意（90°固定引入）

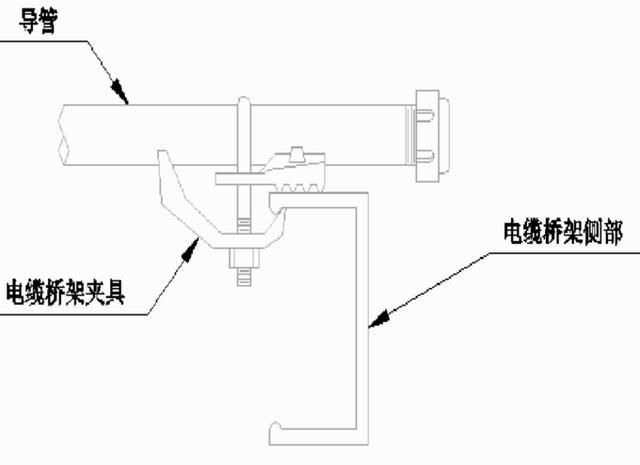

導管到電纜橋架安裝示意圖（120°可變引入）

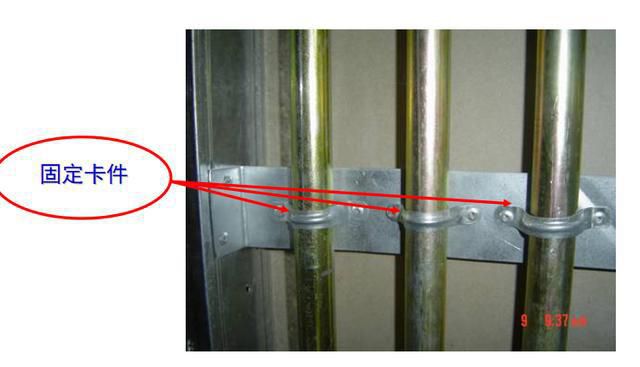

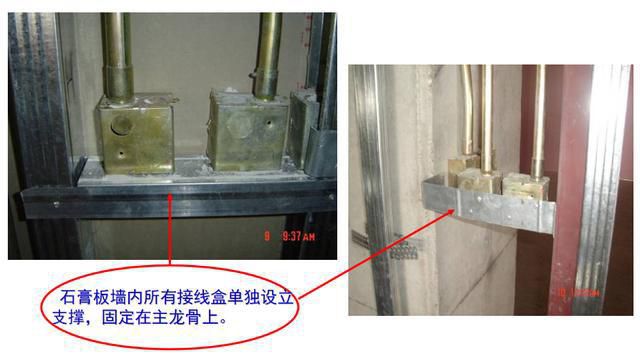

石膏板墻內所有穿線管沿長度方向每隔1m單獨設立支撐，固定在主龍骨上。

所有穿墻工藝管道均加設套管，并進行加強。

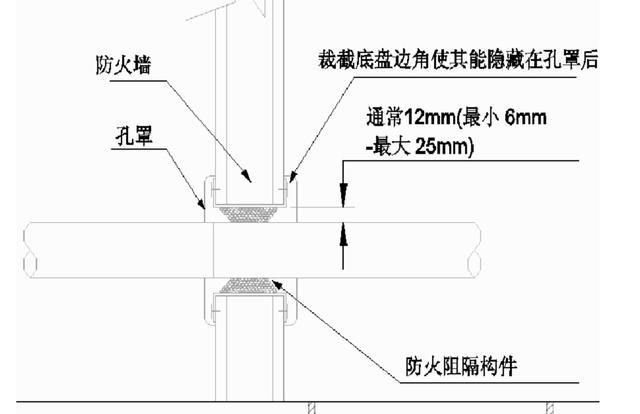

導管穿防火墻示意圖

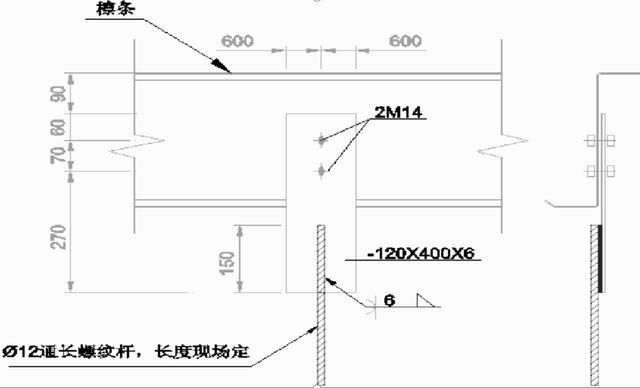

檁條電纜橋架/導管吊掛點詳圖
