JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。由于JDG管材較普通管材成本上有所增加，所以在施工中多局部多用于綜合布線、消防布線等施工。

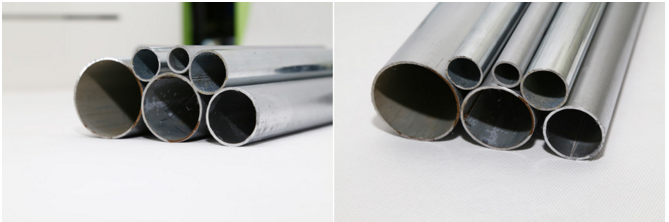

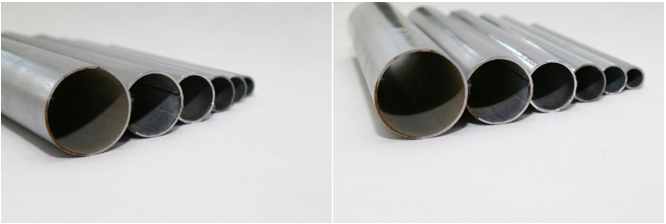

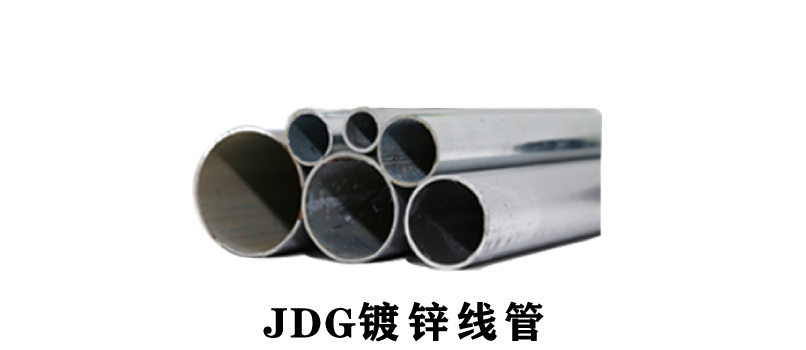

JDG管的圖片參考:

JDG管的運用和施工:

1. JDG管運用概述

JDG管系列商品由鋼導管、銜接收件(直管接頭、螺紋接頭、爪形螺母)、緊定螺釘構成，導管及銜接收件內外壁均鍍鋅。JDG鋼導管選用優質冷軋帶鋼，經高頻焊管機組主動焊縫成型，雙面鍍鋅維護。根據《套接緊定式鋼導管電線管路施工及查驗規程》(CECS120：2000)需求，管壁厚度為1．6mm。 JDG管路敷設中，管與管銜接選用直管接頭。直管接頭中心有一道用滾壓技術壓出的凹槽，所構成的錐度可使鋼管插緊定位，密封功用較好。凹槽深度與鋼管壁厚相一致，鋼導管插入后內壁平坦光滑，不影響穿線，更不會刮傷電線。接近管接頭兩頭各有一個(032mm以上管為2個)帶緊定螺釘?shù)穆菁y孔，該螺紋孔是選用沖壓技術，由管內壁向管外壁沖壓構成凸起后再攻絲構成的，使螺紋圈數增多、螺紋的長度大于直管接頭的壁厚，以確保緊定銜接的結實。特制緊定螺釘應選用不低于Q235的鋼材，緊擰端呈六角形并有“+”形槽，另一段呈蜂窩狀，接近緊擰端有一處直徑變小的脖頸。裝置時先將鋼導管與直管接頭插緊定位，再用專用緊定扳手繼續擰緊緊定螺釘直至擰斷脖頸，使鋼導管與直管接頭構成一個全體，無須再做跨接地線。管與盒的銜接選用螺紋接頭，螺紋接頭與管銜接的一端有一個(032mm以上管為2個)帶緊定螺釘?shù)穆菁y孔，其構造尺度、標準與直管接頭一樣。螺紋接頭與盒(箱、槽)銜接的一端帶有一個爪形螺母和一個六角形螺母。裝置時爪形螺母扣在盒(箱、槽)內側，六角形在外側，用緊定扳手使爪形螺母和六角形螺母夾緊盒(箱、槽)壁面即可，無須再做跨接地線。

2.JDG管的質量操控

JDG管施工方便快捷，在工程中的運用日漸增多，運用需求量不斷增大，但在實踐運用過程中，還存在一些資料質量和施工質量問題，例如管材不合格、配件不配套、施工技術不規范、銜接不結實、接地不可靠等。JDG管的緊定銜接既起管路銜接作用又要滿意接地跨接的功用需求，若質量不能得到極好操控，將失掉其緊定銜接的含義；管路銜接的不結實還會使銜接處掉落，形成導線、電纜顯露失掉維護，存在安全隱患，更主要的是失掉接地銜接的電氣連續性，難以滿意施工質量查驗規范的需求。因而，JDG管的質量操控需致使高度重視。
