施工要點：

1) 按照設計圖紙進行現場施工， 電纜溝或工作井內通道寬， 不宜小于有關規范及標準要求。

2) 開挖應嚴格按挖溝斷面分級開挖， 溝體開挖應連續開挖，開挖施工中不得超挖， 如發生超挖， 應用細砂或石粉回填夯實至設計深度。 挖土完成后應對基層土進行平整夯實處理。

3) 澆搗混凝土墊層時， 首先綁扎鋼筋，然后澆搗混凝土。

4) 電纜溝、 井砌筑前應復測 ， 確定方向后按設計要求進行砌筑。

5) 壓頂梁澆筑時， 制安模板時應托架牢固、 模板平直、 支撐合理、穩固及拆卸方便。

6) 抹灰前檢查預埋件安裝位置正確，與墻體連接牢固。

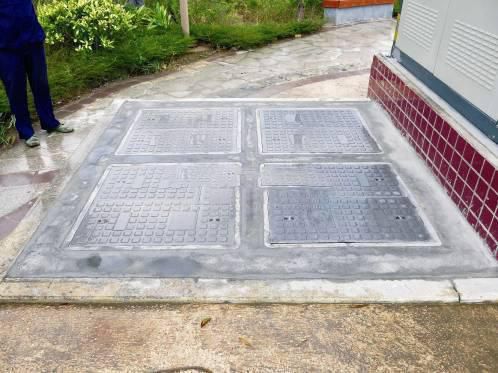

7) 鋪設蓋板時， 應調整構件位置，使其縫寬均勻。

8) 土方開挖完成后按現場土質的堅實情況進行必要的溝夯實處理及溝底整平。

9) 澆筑的混凝土板基礎應平直， 澆灌過程中用平板振動器振搗， 如需分段澆搗， 應采取預留接頭鋼筋、 毛面、 刷漿等措施。澆注完成后要做好養護。

10) 在底層應先砌磚， 根據設計要求用磚包底層電纜管， 再砌第二層，如此類推，逐層施工。

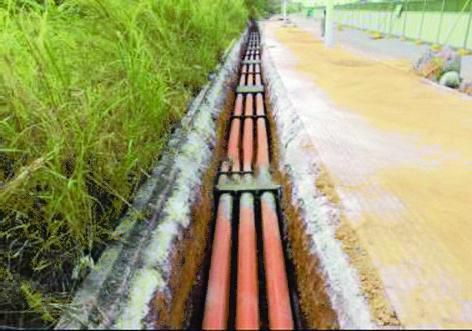

11) 管道敷設時應保證管道直順， 管道的接縫處應設管枕， 接口無錯位。 管與管之間的管駁采用熱熔或插接， 導管器試通格。

12) 電纜溝、井有無積水，溝、井蓋板完整，預埋管道通暢。管口應無毛刺和尖銳棱角，未使用的空管應封堵嚴密。電纜進出線孔洞進行封堵。管的內徑不應小于電纜外徑的1.5倍,且不得小于100mm。每管宜只穿1根電纜。

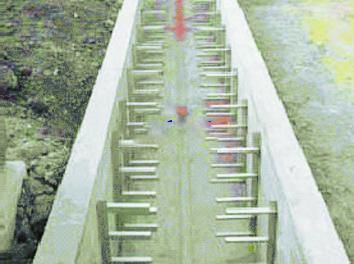

13) 電纜溝支架完整牢固，接地可靠，金屬電纜支架全長均應良好接地。

14）電纜保護蓋板內應有鋼筋，厚度為50 mm，寬度200 mm，長度為1000 mm，所用的標號不小于100#混凝土。電纜保護蓋覆蓋寬度應超過電纜外側以外各50 mm。電纜保護蓋板應完整，無破損。

電纜標志樁

直埋電纜線路標樁

施工要點：直埋電纜線路標樁埋設標準： 直線、 接頭、 轉角必須埋設標樁， 應高出 地面（ 草坪）至少 500mm ， 標識樁上應有運行單位或電 名稱（ 如 “××供電局 ” 或 “高壓電力電纜 ” ）及聯系方式，并朝向運行維護人員巡視側。

（ 1 ） 直埋電纜標樁采用水泥預制， 文字及圖像標識預制為凹槽形式，并涂紅漆。

（ 2 ） 電纜標識樁平面規格120mm × 120mm ， 高度可適當調整。

（ 3 ） 直線部分埋設的標識樁間距為 50m ， 電纜直線段為直箭頭標樁、 彎點為轉角箭頭標樁。

（ 4 ） 電纜標樁頂部應有明確的電纜走向指示， 直線電纜采用，轉角采用，電纜中間頭采用 。

電纜平面標樁

直埋電纜在人行道、 車行道等其他不能設置高出地面的標識時，可采用平面標樁。

（ 1 ） 平面標樁應鑲嵌在地面上不高出或略高出地面， 不得超過地面 5mm ，并固定牢靠。

（ 2 ） 平面標樁規格為 120mm × 120mm ， 形狀、 大小可根據地面狀況適當調整， 單邊大小在10mm 和 200mm 之間。

（ 3 ） 平面標樁可采用不銹鋼、銅、 合金和鑄鐵等不易磨損不易腐蝕的材質。

（ 4 ） 平面標樁上應有電纜線路方向指示。

成品防護

直埋電纜保護要求

直埋電纜施工不宜過早，一般在其它室外工程基本完工后進行，防止其它地下工程施工時損傷電纜。如已提前將電纜敷設完，其它地下工程施工時，應加強巡視。直埋電纜敷設完畢經隱蔽驗收后，應立即鋪砂、蓋板或磚及回填夯實，防止其它重物損傷電纜。并及時畫出竣工圖，標明電纜的實際走向方位坐標及敷設深度。

沿電纜溝敷設保護要求

沿電纜溝敷設的電纜施工完畢后應立即將溝蓋板蓋好。

室內沿橋架保護要求

室內沿橋架或托盤敷設電纜，宜在其他管道及空調工程等基本施工完畢后進行，防止其它專業施工時損傷電纜。

配套通信管道要求

1、配網電纜溝內預留的通信專用管道必須安排在靠近建筑物這一側的上層；

2、管道采用通信專用的蜂窩管，推薦采用外徑Φ100及以上；

3、對于雙側有電纜溝的道路，在道路兩側電纜溝內各配置1－2根（至少配置1根）通信專用蜂窩管；

4、對于只有單側有電纜溝的道路，在道路電纜溝內配置2根通信專用蜂窩管；

5、過街路段配置2－4根（至少配置2根）通信專用蜂窩管。
