當今，KBG管和JDG管以其施工方便、綜合造價便宜、性能優越、規格、產品配套齊全等優點，在建筑電氣工程中被廣泛應用，JDG管和KBG管這兩種管類可是不同的，不要混淆使用，否則嚴重影響工程質量。

JDG管和KBG管區別一：連接方式不同

• JDG為緊定式鍍鋅薄壁電線管，其連接靠管件頂絲頂緊管道，達到緊密連接。
• KBG為扣壓式鍍鋅薄壁電線管，其連接是用扣壓鉗子，將管道和管件壓出小坑，緊密連接。

JDG管和KBG管區別二：國標壁厚不同

• JDG除了Φ16的管壁厚為1.5mm（壁厚允許偏差±0.08）以外，其余Φ20、Φ25、Φ32、Φ40、Φ50全部為1.6mm（壁厚允許偏差±0.08）。
• KGB管壁厚除了Φ16、Φ20的壁厚是1.0mm（壁厚允許偏差±0.08），其他Φ25、Φ32、Φ40的壁厚都是1.2mm（壁厚允許偏差±0.10）。

JDG管和KBG管詳細介紹：

JDG管介紹：

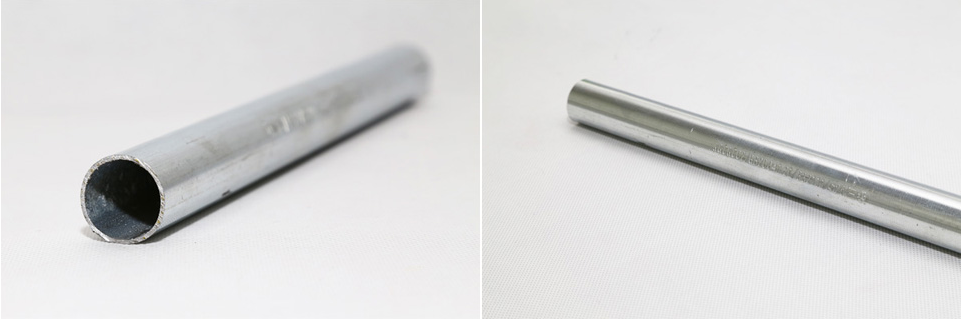

JDG管又稱緊定式鍍鋅鋼導管。導管采用優質冷軋帶鋼，經高頻焊機組自動焊縫成型、雙面鍍鋅保護；壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑；用配套彎管器彎管時橫截面變形小。

• JDG管出廠長度為3m、4m，共有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六種規格。
• 標準型導管壁厚為1.6mm，預埋、吊頂敷設均適用；
• 非標型導管壁厚為1.2mm等等，僅適用于吊頂敷設。

連接方式：

（1）JDG管與管的連接：先把導管與直管接頭插緊定位后，用緊定扳手持續擰緊那緊定螺釘，直至擰斷“脖頸”。

（2）JDG管與接線盒的連接：旋下螺紋接頭的爪形螺母并置于接線盒內壁面，用緊定扳手使爪形螺母與六角螺母里外夾 緊接線盒。再將導管與螺紋接頭的另一端連接，其工藝做法同導管與直管接頭的連接。

KBG管介紹：

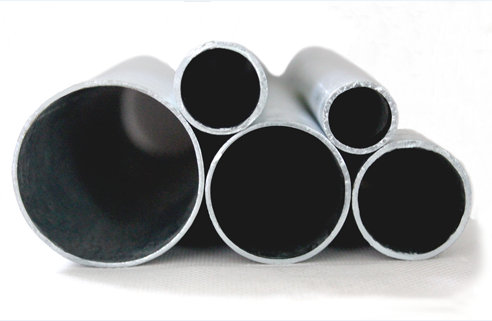

KBG管又簡稱扣壓式薄壁導線管。導管采用優質冷軋帶鋼，經高頻焊管機組自動焊縫成型、雙面鍍鋅而制成。KBG管壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑。

• 有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六種規格，
• 管壁厚度分別為1mm或1.2mm，導管出廠長度均為4m。

連接方式：

（1）KBG管與管連接：直接將導管插入直管接頭或彎管接頭，用扣壓鉗在連接處施行扣壓即可。

（2）KBG管與接線盒連接：先將螺紋接頭與接線盒螺紋連接，再將導管插入螺紋管接頭的另一端，用扣壓鉗在螺紋管接頭與導管連接處施行扣壓。
