橋架簡介：

電纜橋架首要分為槽式、托盤式和梯架式等結構，由支架、托臂和裝置附件組成。既能夠獨立架起，也能夠敷設在建筑物和管廊支架上，在地下停車場、工廠廠房等許多顯露電線需要被維護的供電環境都會見到電纜橋架的使用。

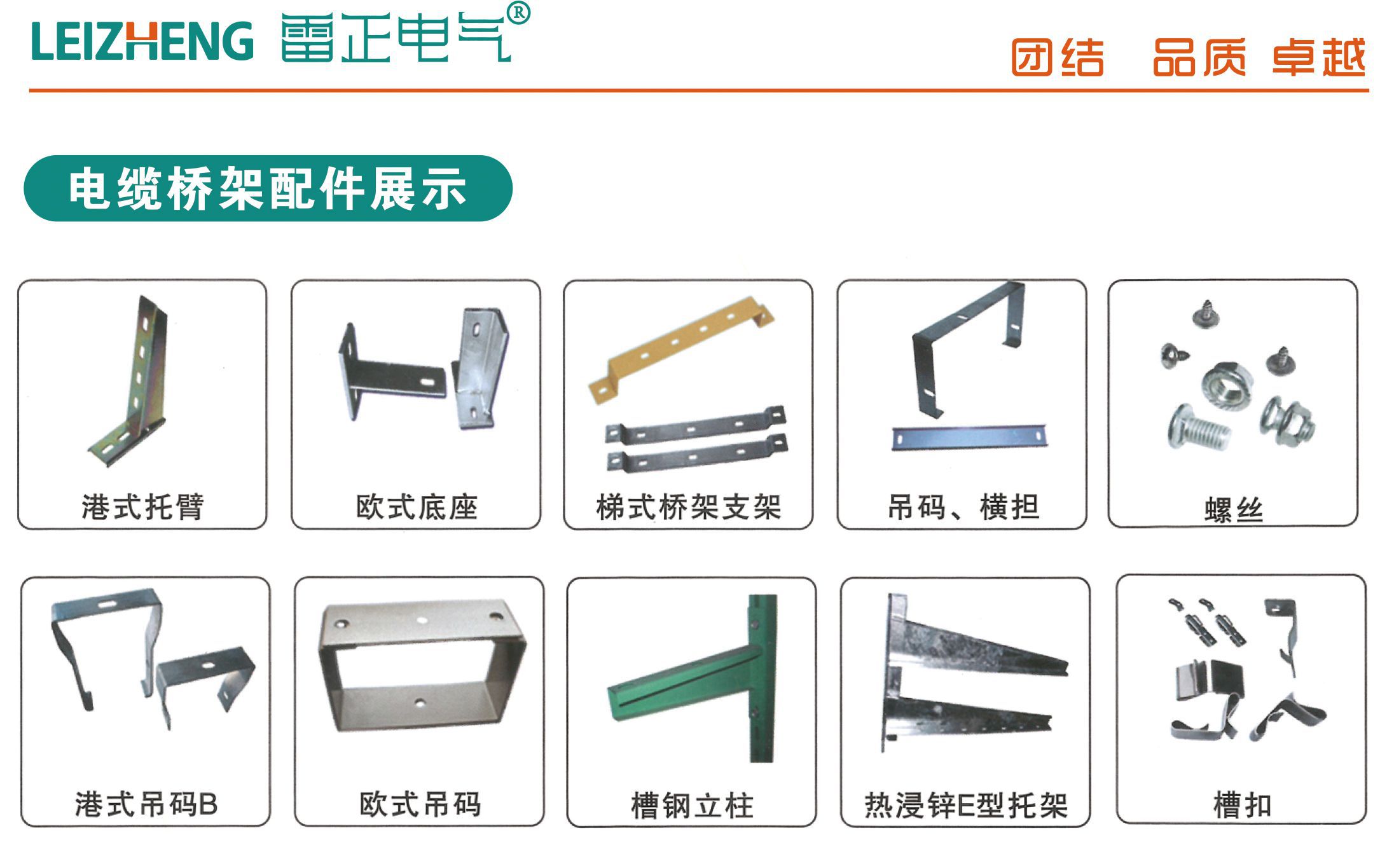

橋架及配件展示：

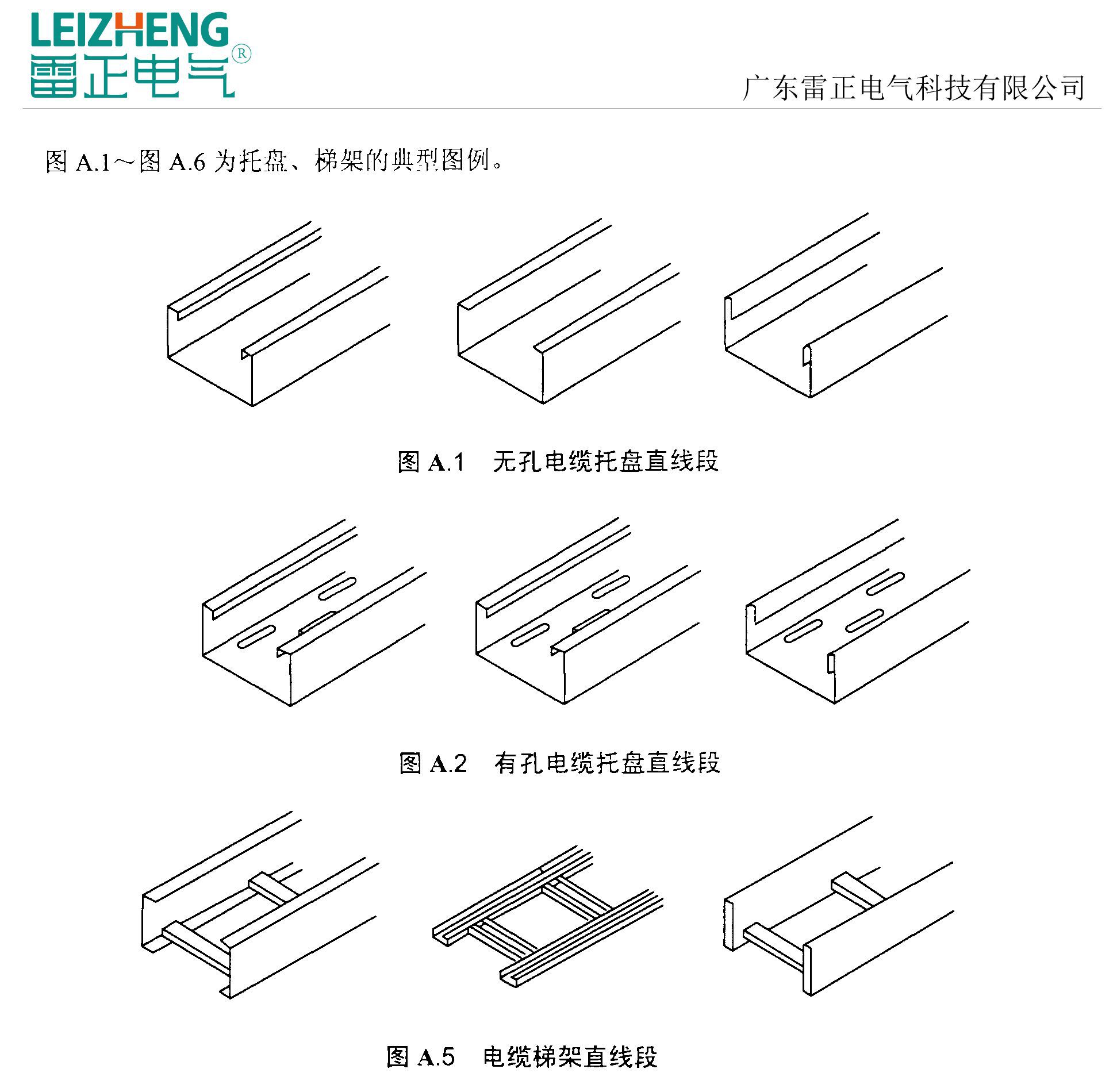

橋架型號分類：

• 槽式電纜橋架（無孔電纜托盤橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通訊電纜、熱電偶電纜及其他高活絡體系的操控電纜等。它對操控電纜的屏蔽攪擾和重腐蝕環境中電纜的防護都有較好的作用。

• 梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型共同像梯子形狀，中心焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• 托盤式電纜橋架（有孔電纜托盤橋架）：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的姿態十分類似，它具有重量輕、載荷大、造型漂亮、結構簡略、裝置便利等長處。既適用于動力電纜的裝置，也適用于操控電纜的敷設。

電纜橋架材質：

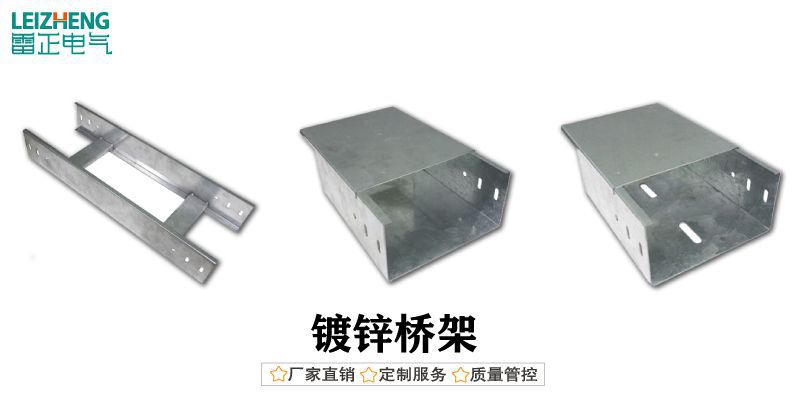

• 鍍鋅橋架：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

• 鋁合金橋架：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

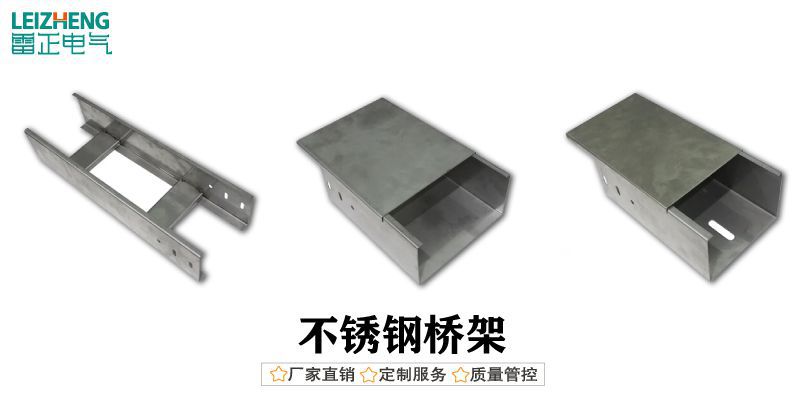

• 不銹鋼橋架：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》

電纜橋架表面處理方式：

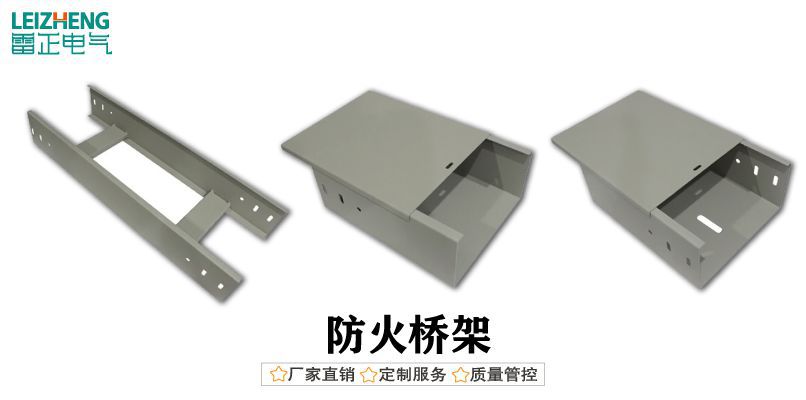

• 防火烤漆：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》、GB 8624-2012《建筑材料及制品燃燒性能分級》

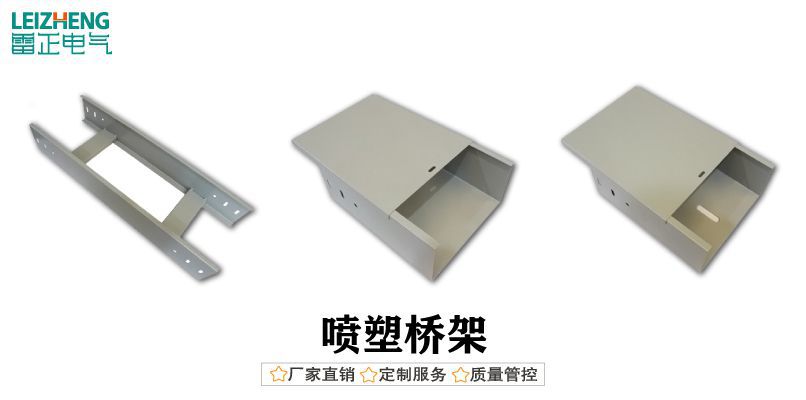

• 靜電噴塑：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

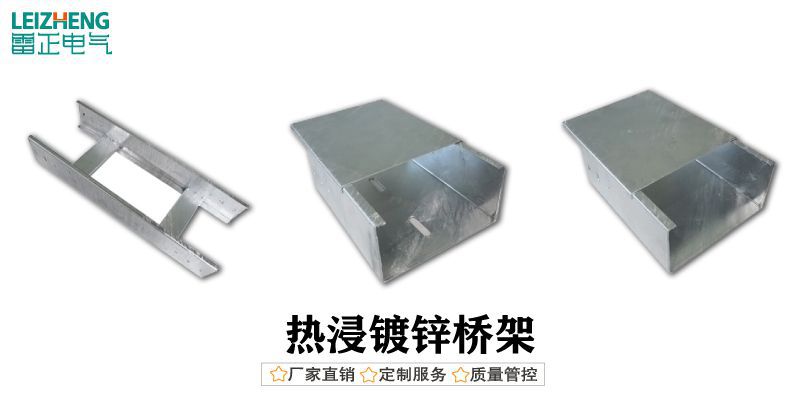

• 熱浸鍍鋅：

橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

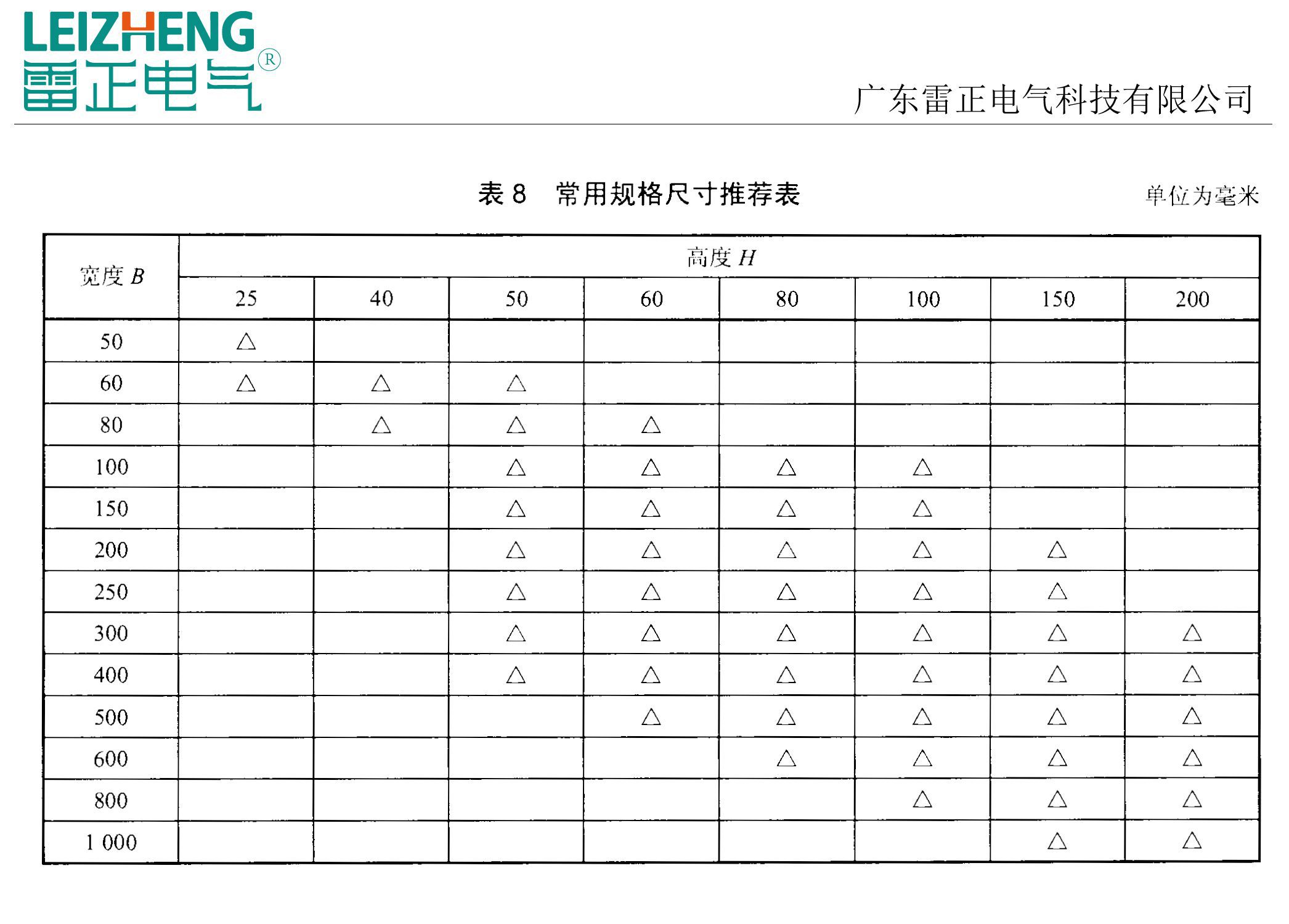

電纜橋架常用規格：

• 常用規格：

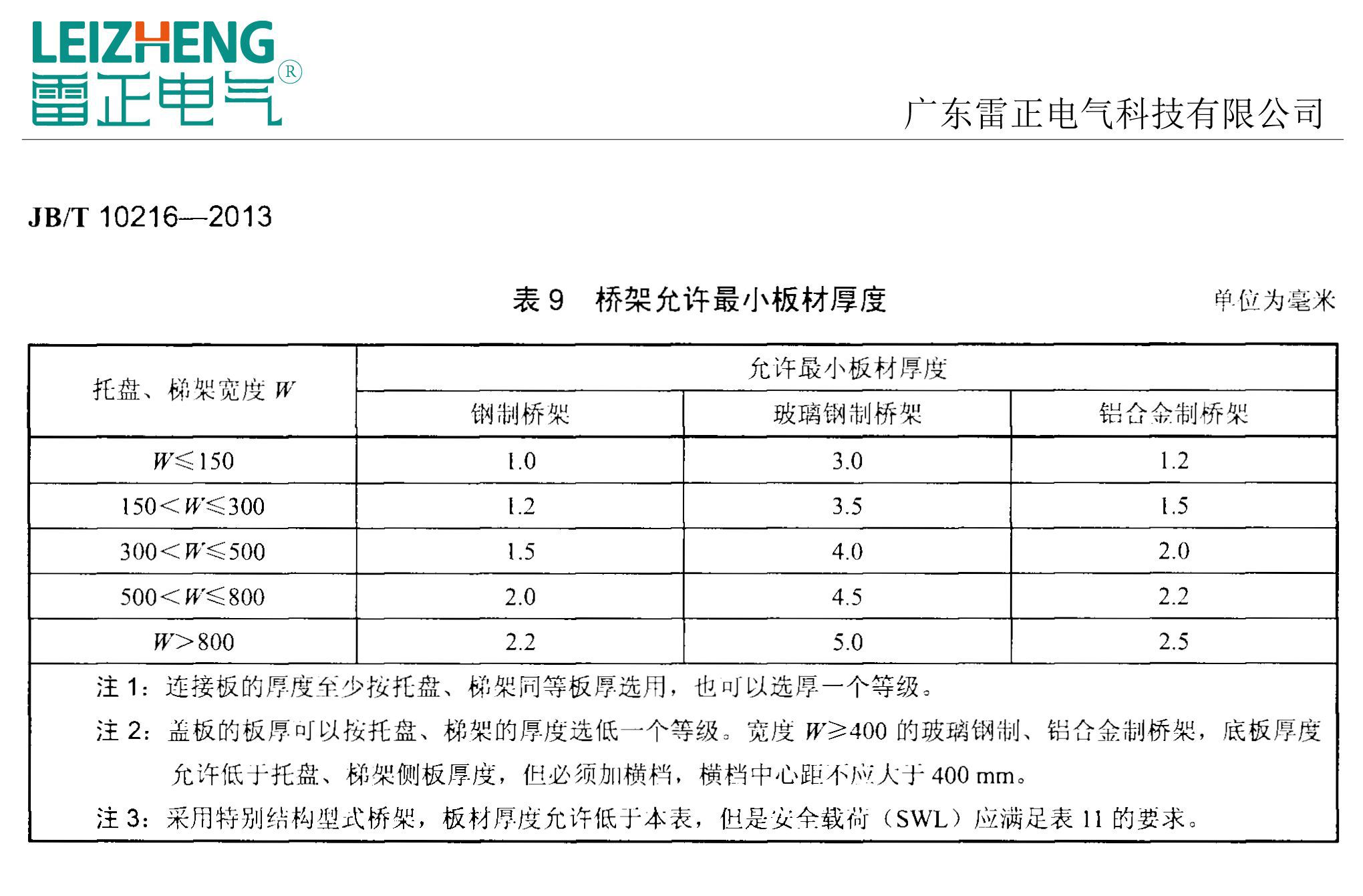

電纜橋架厚度國家標準：

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準規定電纜橋架厚度國家標準如下圖：

以上就是電纜橋架說明書的介紹，期望我們看完之后能有所協助，假如還有疑問可以終究靠PC端檢查本文章下的更多內容。
