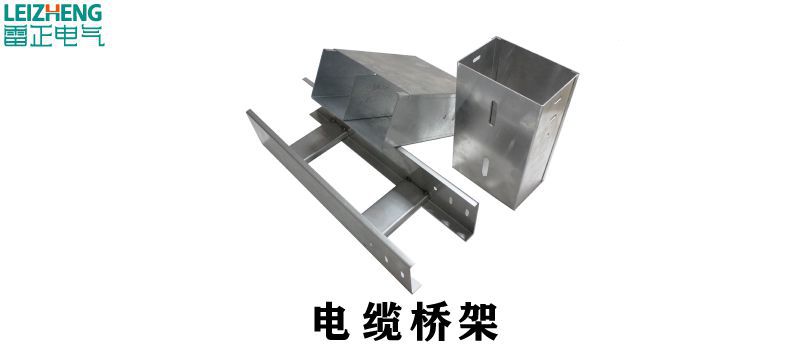

電纜橋架簡介：

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜收到外界要素的損壞。

電纜橋架由支架、托臂和設備附件組成，首要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架可獨立架起設備，也可以敷設在建筑物和管廊支架上。且全部零件需進行鍍鋅處理，如需安裝在室外或防腐環境都具備良好的耐腐蝕性能。

電纜橋架型號：

市面常用的橋架型號分別是：槽式電纜橋架、托盤式電纜橋架、梯式電纜橋架

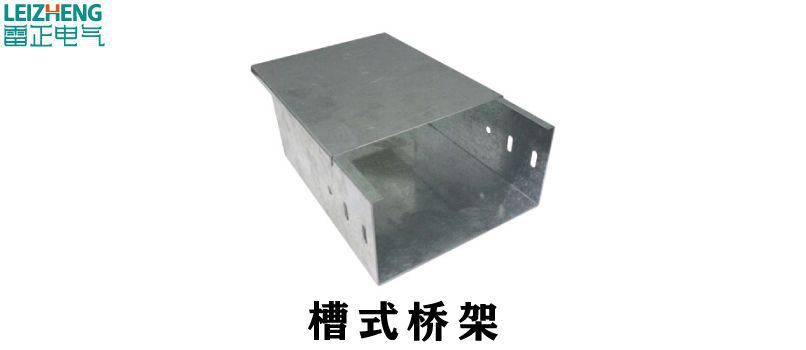

槽式電纜橋架：槽式電纜橋架像箱子一樣，是一種全封閉型的電纜橋架。

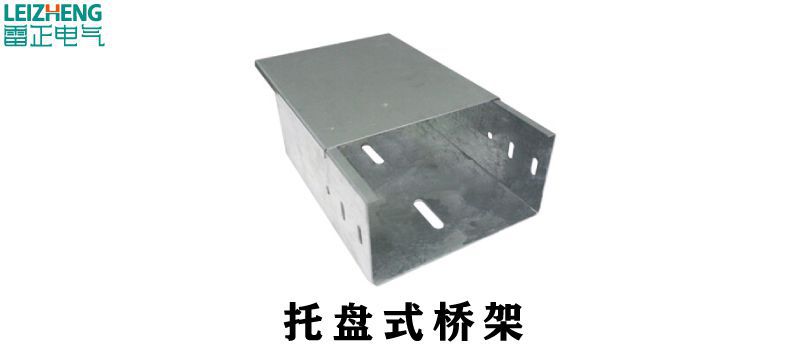

托盤式電纜橋架：托盤式橋架是半密封形，外觀與槽式橋架類似，可是區別在托盤式橋架下底開孔，在確保的密封性的一起增強了散熱性。

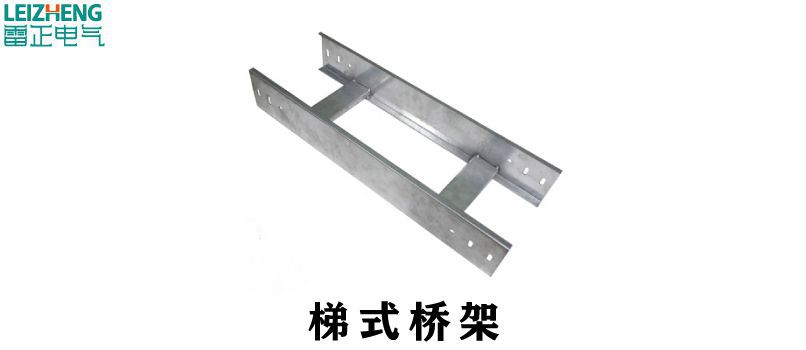

梯式電纜橋架：梯式電纜橋架簡稱 “ 梯式橋架 ” 它外型共同像梯子形狀，中心焊有橫桿支撐，使得橋架的重量輕且承重才能極強，且具有十分杰出的散熱性。

電纜橋架材質分類：

按材質可分為：鍍鋅電纜橋架、鋁合金電纜橋架、不銹鋼電纜橋架

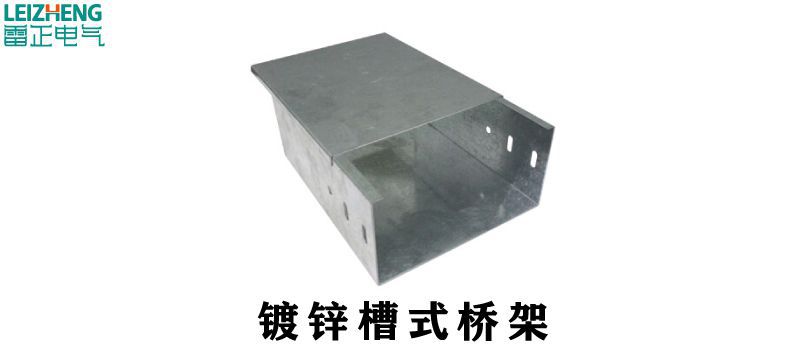

• 鍍鋅電纜橋架：由冷軋板通過鍍鋅附著在表面制成鍍鋅橋架，擁有良好的防腐和抗干擾能力。橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

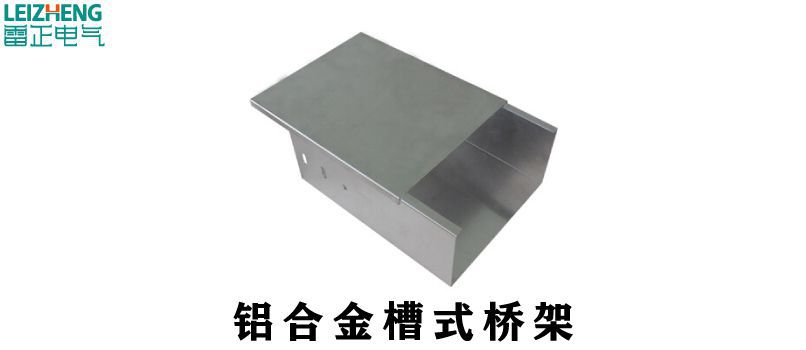

• 鋁合金橋架：采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，鋁合金梯式橋架具有抗腐蝕、耐磨、防水和使用壽命長等性能。橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

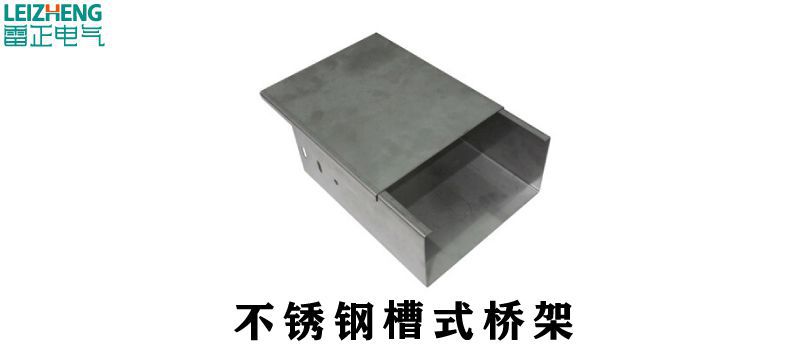

• 不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高。橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》

電纜橋架表面處理分類：

按表面處理可分為：防火電纜橋架、噴塑電纜橋架、熱鍍鋅電纜橋架

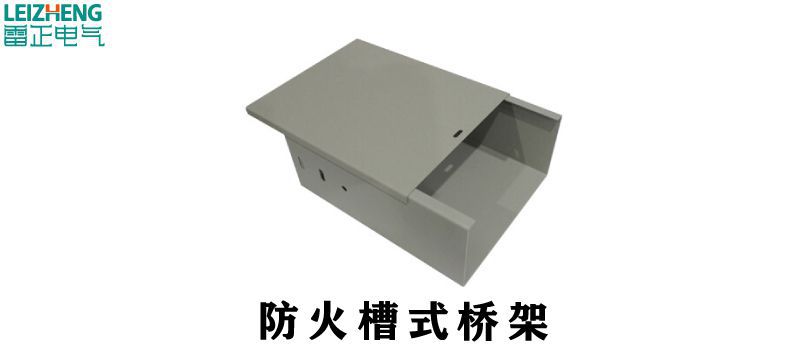

• 防火電纜橋架：防火橋架是由在一般鍍鋅橋架外層加防火涂料,防火橋架遇火后不會焚燒，然后隔絕火勢延伸，具有極端杰出的防火阻火作用，又具有耐火、耐油、耐腐蝕、無毒、無污染，全體裝置便利，結構合理，慣例運用的壽命長，而且漂亮。橋架履行規范應契合 JB/T 10216-2013《電控配電用電纜橋架》、GB 8624-2012《建筑材料及制品焚燒功能分級》。

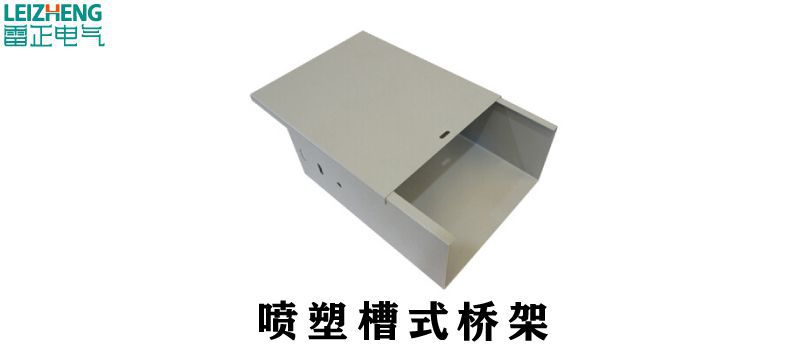

• 噴塑電纜橋架：由鍍鋅橋架通過外表加工一層靜電粉末噴塑而成，使得橋架外表潤滑，亦可依據裝置環境挑選調配色彩，有抗腐蝕、耐磨、防水和慣例運用的壽命長等功能。橋架履行規范應契合 JB/T 10216-2013《電控配電用電纜橋架》。

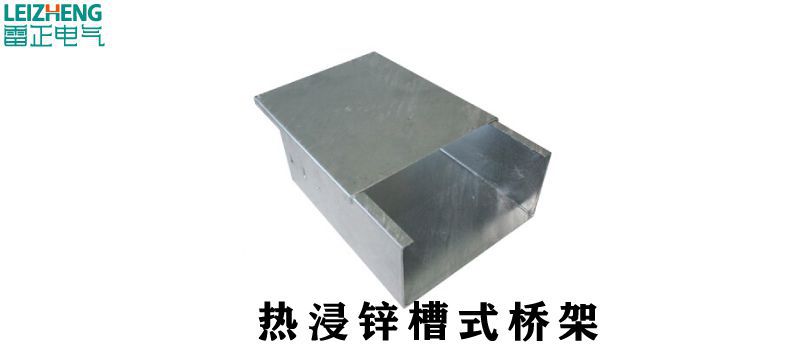

• 熱浸鋅電纜橋架：首先把原產品鍍鋅槽式橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。橋架執行標準應符合 JB/T 10216-2013《電控配電用電纜橋架》。

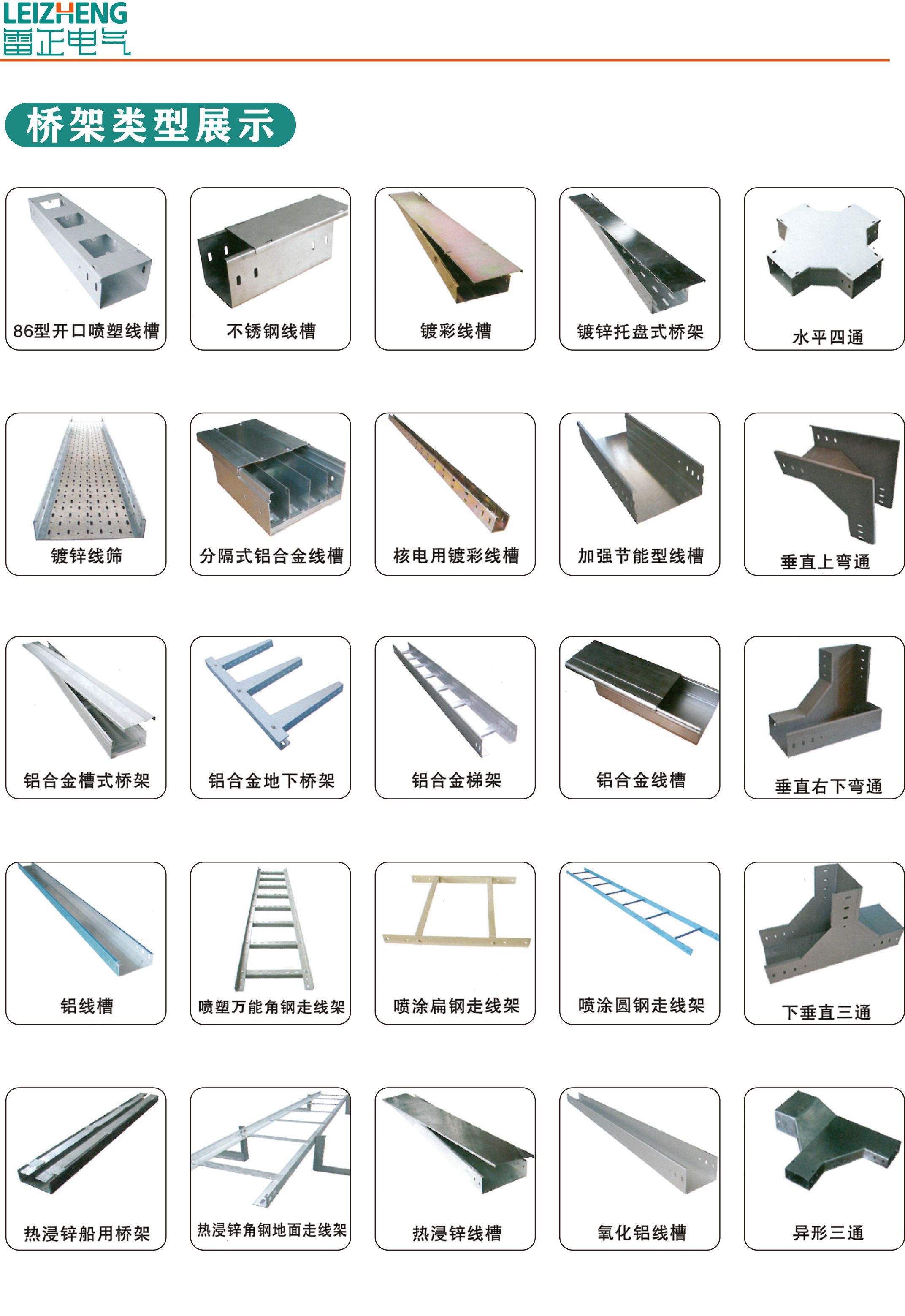

更多電纜橋架類型圖示：

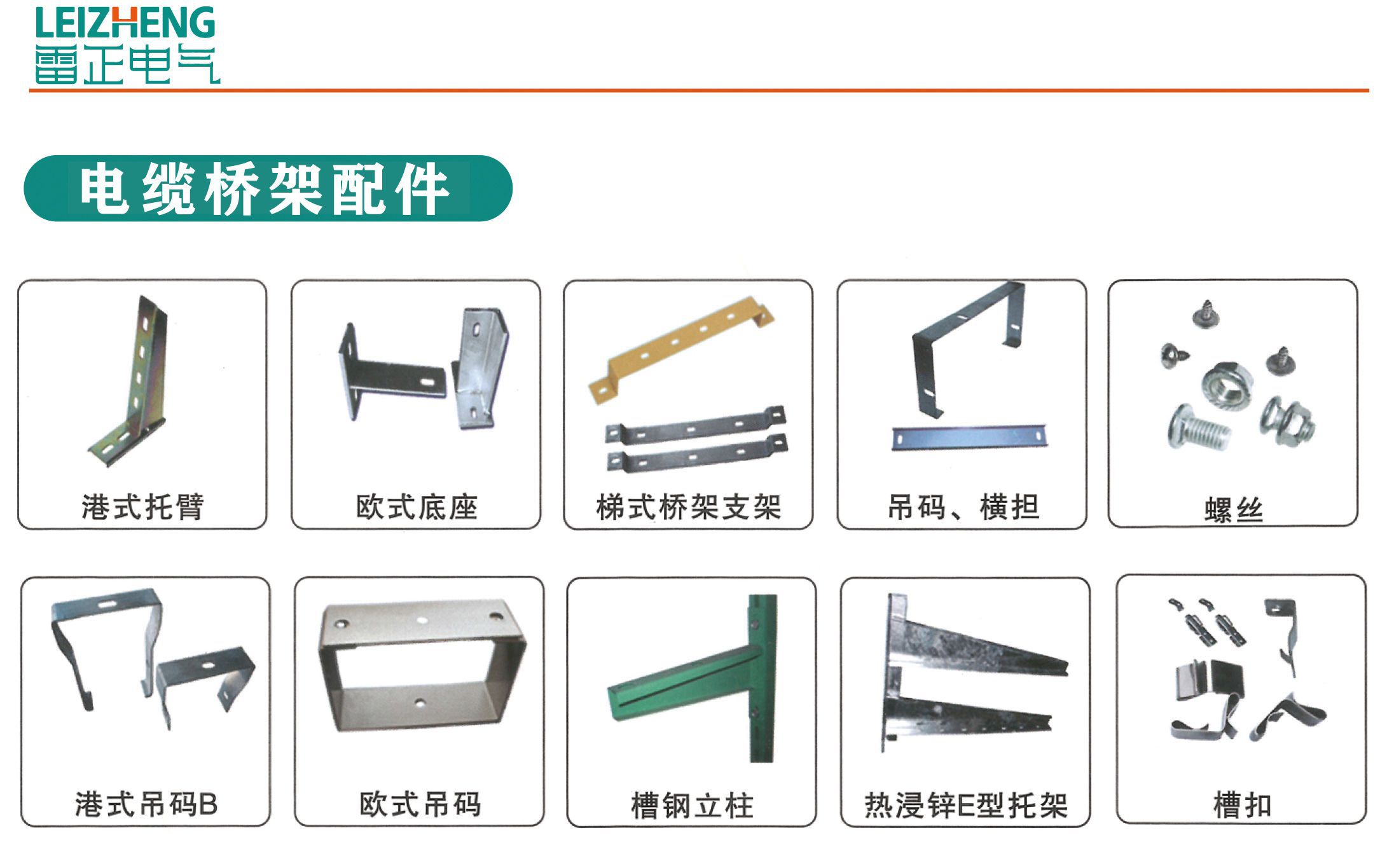

電纜橋架配件圖示：

電纜橋架常用規格：

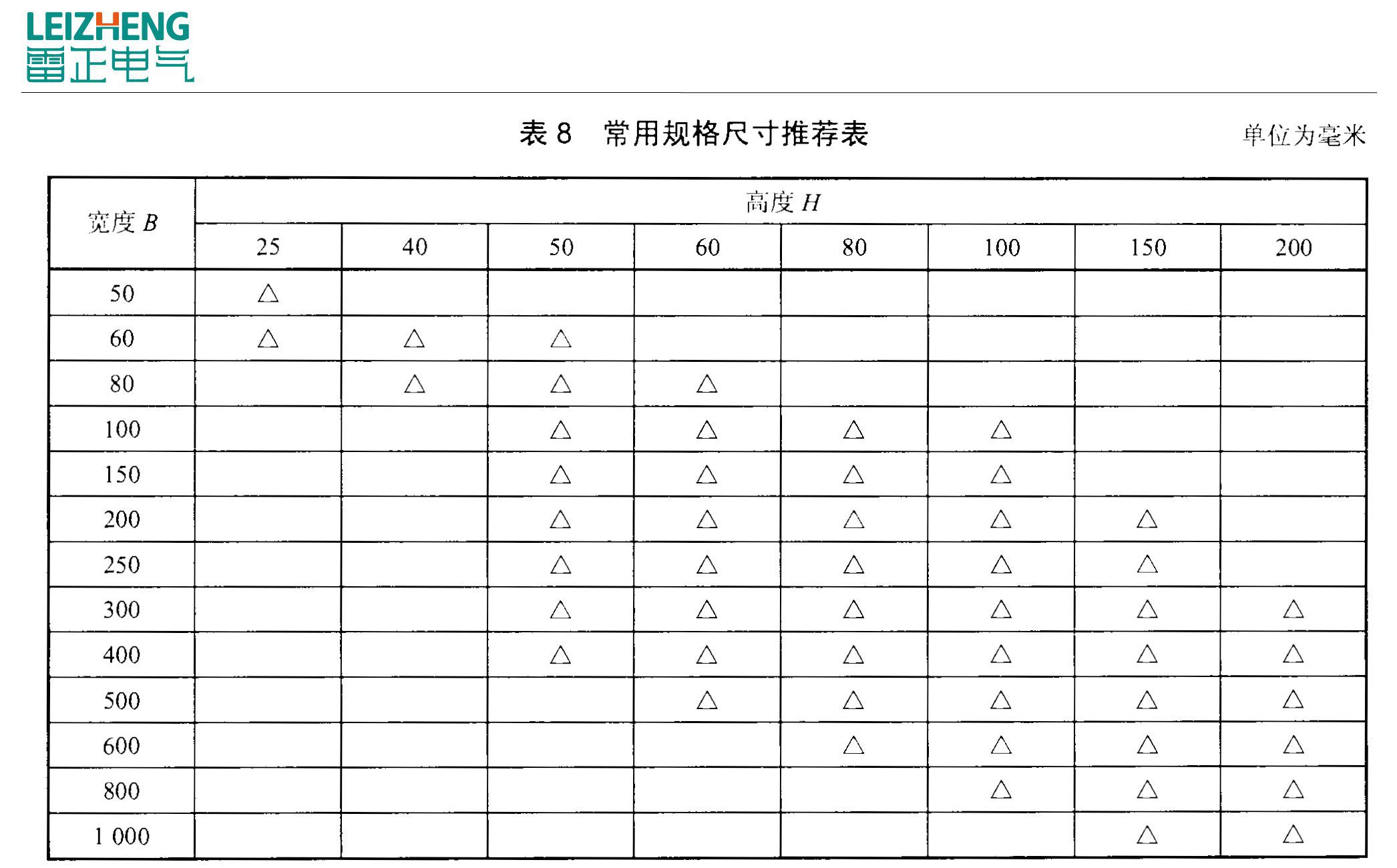

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架常用規格如下圖：

以上便是電纜橋架選擇標準的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識。如果還有疑問可以通過PC端查看本文章下的更多內容。
