電纜橋架應用介紹：

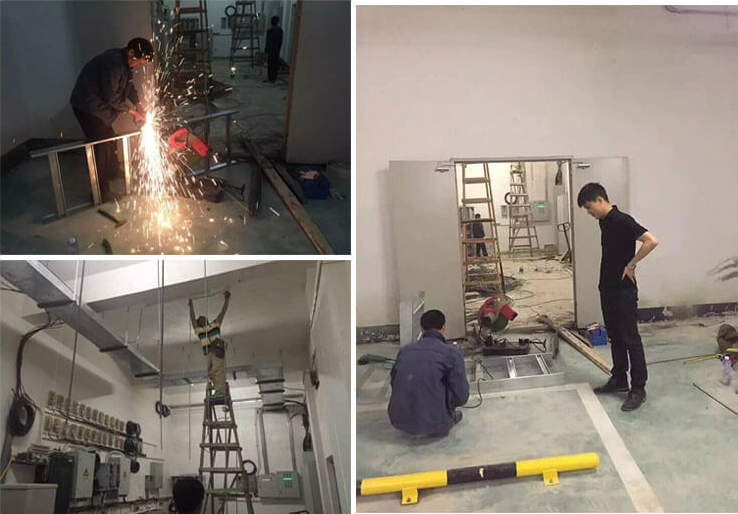

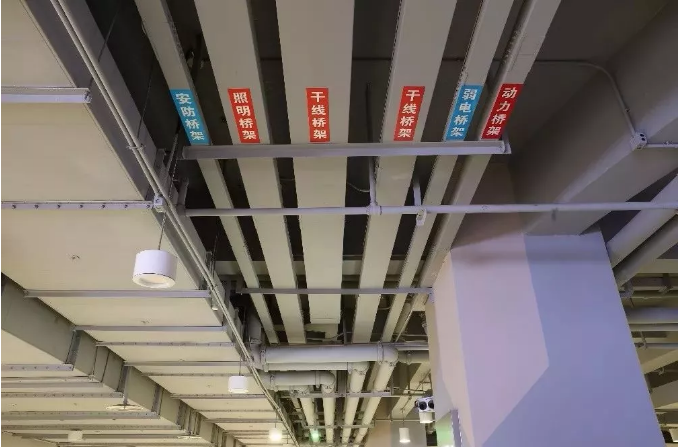

電纜橋架的應用在我國只要十多年，在歐美等發達國家也不過便是幾十年，通常在一個機房項目中，比起造價貴重、高科技的軟件和硬件，電纜橋架顯得很不起眼，以及少為人重視，可是它的確整個布線工程中最不可或缺的一部分，規劃和選型進程應根據體系電纜的類型、數量，合理選定適用的電纜橋架。

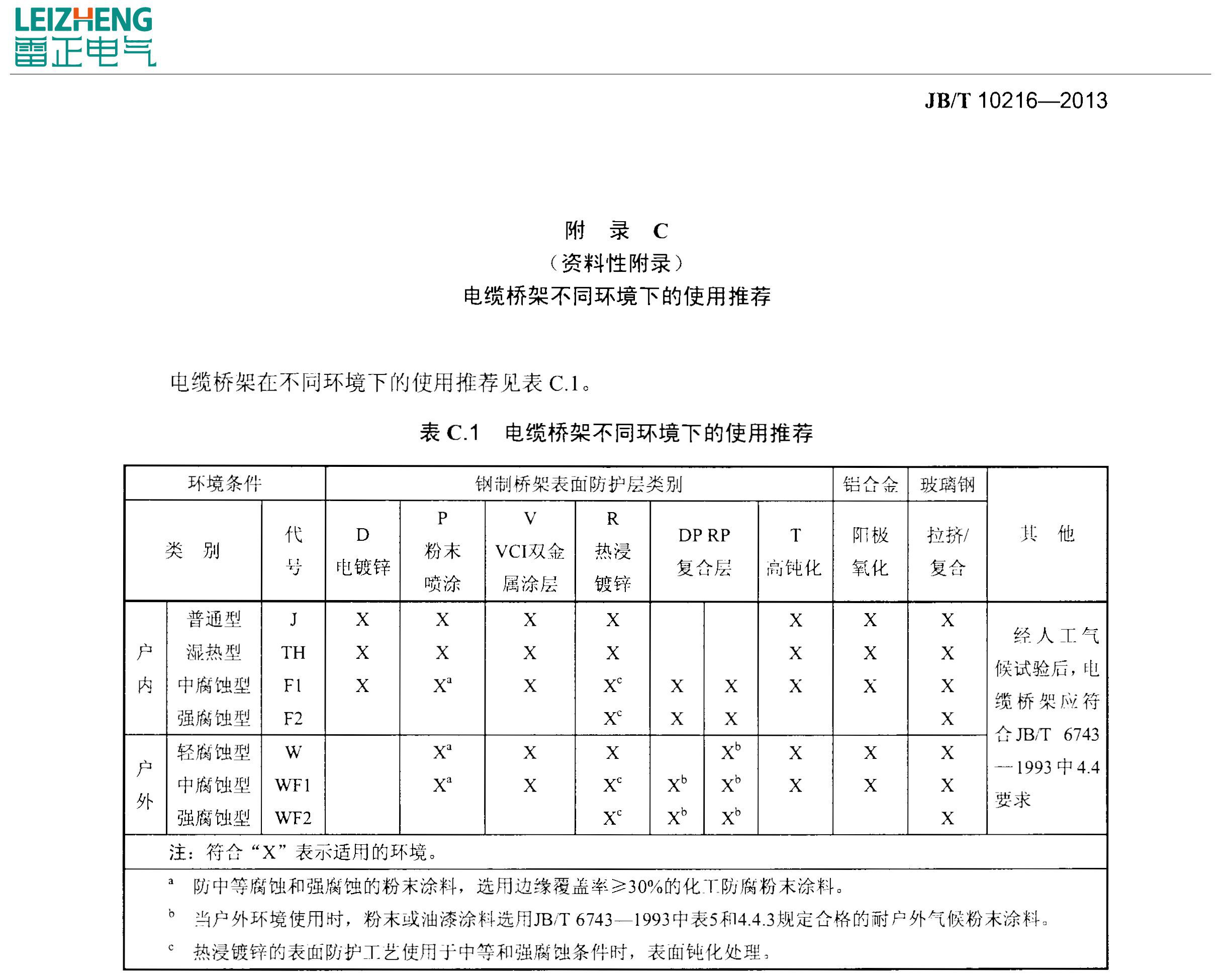

一、電纜橋架型式及品種的選擇

1、需屏蔽電氣攪擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。

2、強腐蝕性環境應選用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用相同資料，提高橋架及附件的運用壽命，電纜橋架。在簡單積灰和其它需隱瞞的環境或野外場所宜加蓋板。

3、除上述情況外，可根據現場環境及技能要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在簡單積灰和其它需隱瞞的環境或野外場所宜加蓋板。

4、在公共通道或野外跨過道路段，底層梯級的底部宜加墊板或在該段運用托盤 。大跨距跨過公共通道時，可根據用戶要求提高橋架的載荷才能或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、野外要選用復合環氧樹指橋架（F）。

二、電纜橋架規格選擇

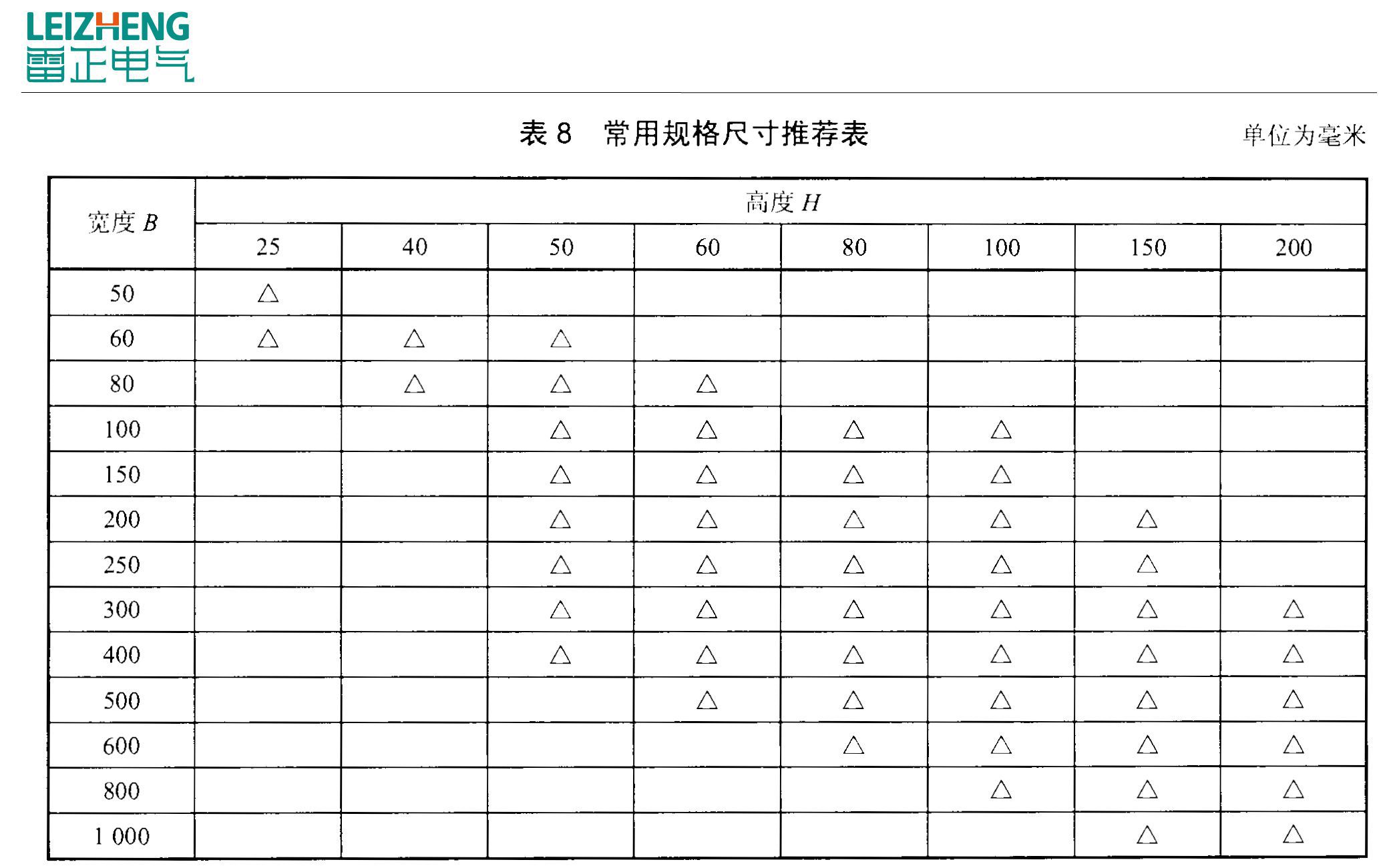

1、復合環氧樹脂電纜橋架的寬度和高度就按下表挑選，并應契合電纜真充率不超越有關標準規范的規定值，動力電纜可取40-50%，操控電纜可取50-70%，別的需予留10-25%的式程開展余量。

2、各種彎通及附件標準應契合工程安置條件并與橋架相配套。

3、支、吊架標準的挑選，應按橋架標準、層數、跨距等條件裝備。并應滿意荷載的要求。

三、關于電纜橋架支、吊架配置

1、戶內支、吊短跨距一般采納1.5-3m；野外立柱中跨距一般采納6m。

2、非直線段的支、吊架裝備就遵從以下準則：當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架；當橋架寬度>300mm時，除契合下述條件外，在非直線段中部還應增設一個支、吊架。

3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300、350mm。

4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。

四、關于電纜橋架計算公式

電纜橋架是用薄鋼板沖壓而成。其承載才能具有必定的極限。電纜橋架的載荷才能的巨細是一個與橋架標準和支撐間隔有關的量。對應于同一支撐間隔和彎凸變形量，旁邊面高度大的橋架承載才能大，高度小的橋架承載才能小。別的當載荷才能劃、相一起，關于同一標準的電纜橋架，支撐間隔小的比支撐間隔大的曲折變形量小。一般情況下電纜橋架每隔1.5～2.0m裝置一組支撐架。

1、電纜橋架實踐荷載量核算辦法：

G總 = n1*q1+ n2*q2 + n3*q3……nn*qn

公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位分量（kg/m），n1、n2、n3……nn為相同電纜的根數。（G總

2、電纜橋架寬度核算：

電纜橋架寬度的確認跟著電力電纜和操控電纜工作制的不同而有所區別。因?yàn)殡娏﹄娎|在橋架內一般是單層水平排放，所以其裝置橋架寬度b為：

b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）

公式中：d1、d2、d3……dn為橋架內各種電纜的外徑，單位為mm；n1、n2、n3……nn為上述同種類型標準電纜的根數；K1、k2、k3……為上述電纜放置時的距離，其值最小應大于電纜直徑的1/4。

以上就是關于電纜橋架安裝公式的介紹，期望看完文章后對電纜橋架裝置過程中能有所協助。
