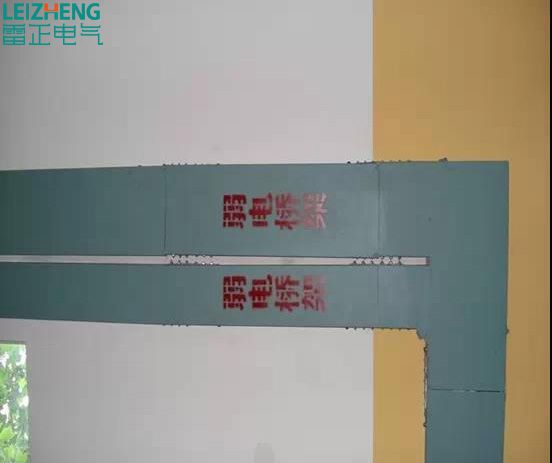

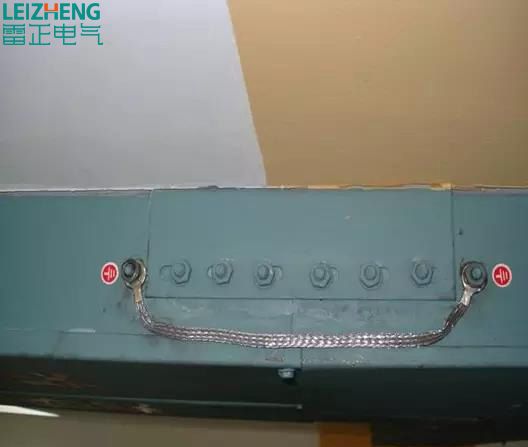

跨接表識，彎曲度一致：

橋架跨接線銜接要注意：用抓墊、平墊或把噴塑橋架的漆刮掉再用平墊、繃簧墊壓緊。鍍鋅電纜橋架間銜接板的兩頭不跨接接地線，但銜接板兩頭不少于2個有防松螺帽或防松墊圈的銜接固定螺栓（強標）。

至于支架的接地，便是把支架與橋架銜接處固定刮漆就可以（或是抓墊）。接地線最小截面不小于4平方米。

金屬電纜橋架及其支架全長應不少于2處與接地（PE）或接零（PEN）干線相銜接。

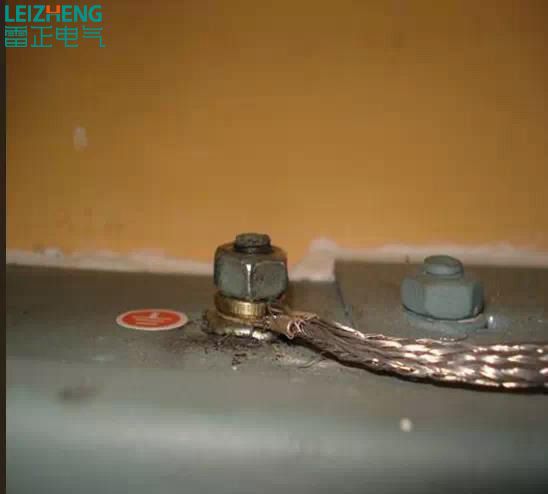

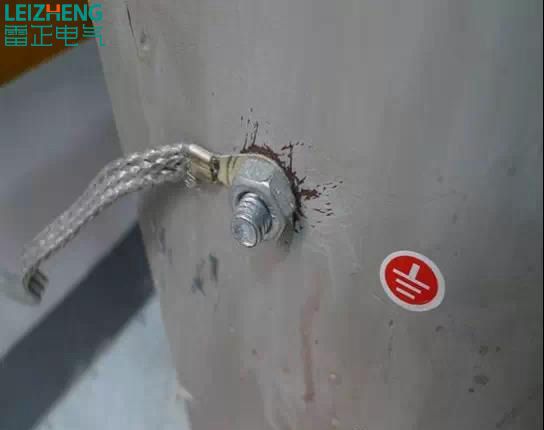

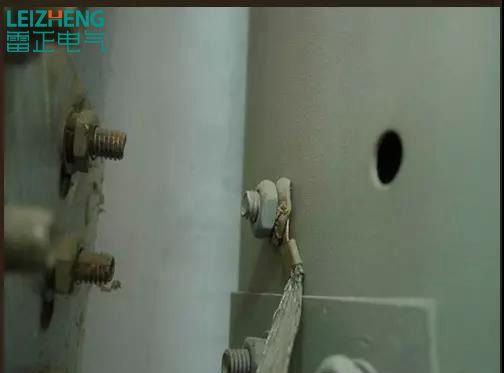

跨接線壓線處細部做法，如下：

留意墊片及次序及螺栓顯露的長度及接地標識、螺栓的方位；不能用銜接螺栓固定跨接線。

螺栓的個數；壓接位置，如下：

破漆壓接不夠規范，沒彈簧墊及平墊，如下：

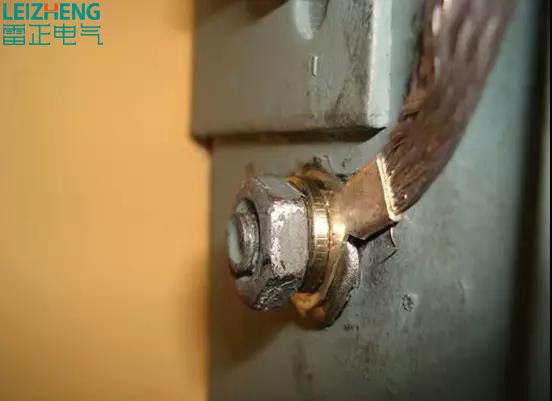

錯誤的壓接，順序不對，如下：

重要房間橋架的接地，如下：

母線防火泥封堵：

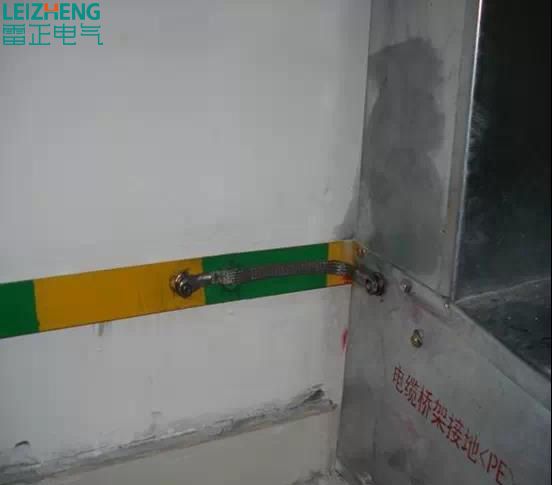

電井內橋架接地及表識，如下：

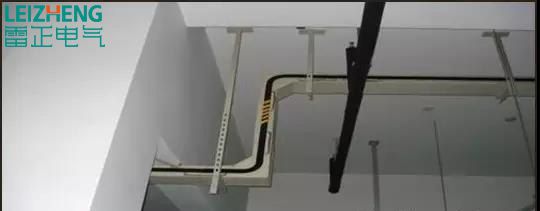

橋架的設備：橫平豎直，彎頭處要陡峭。當橋架分層時，最好用組合架。

橋架內部要加設防火封堵或加設防火包。

鋼制30米，鋁合金及塑料的15米要加彈性節。過建筑物變形縫處（彈性縫、沉降縫）加補償設備。

橋架的支架距離一般要求水平的為1.5-3米，筆直的為2米一個。

螺母坐落橋架的外側。當支架與鋁合金橋架銜接時，留意防電化辦法。

留意轉彎處支架的設置。

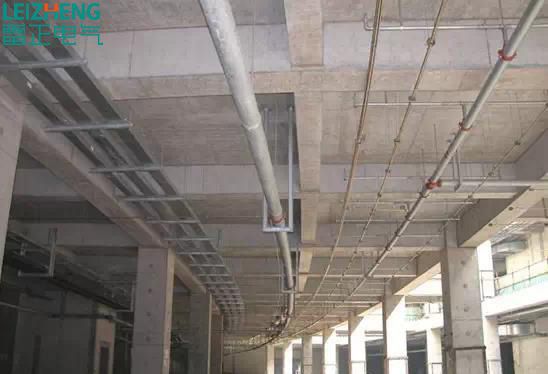

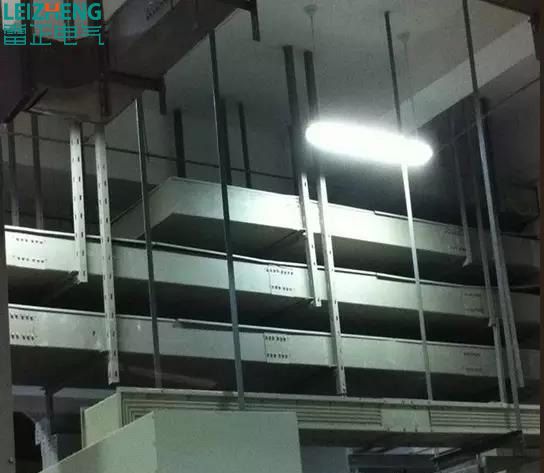

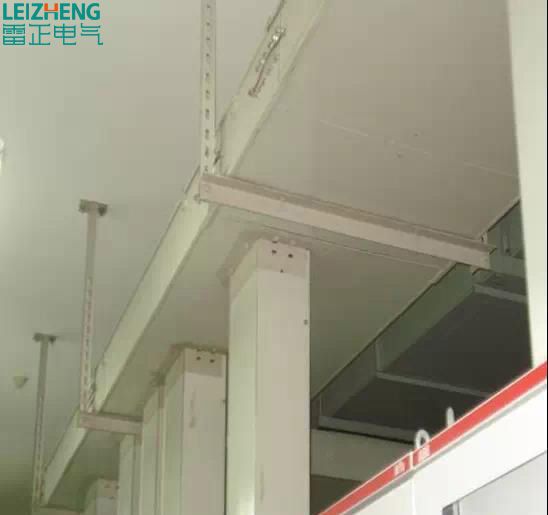

配電室大型橋架要采用可調式組合支架大型工程橋架彎曲度要一致，如下：

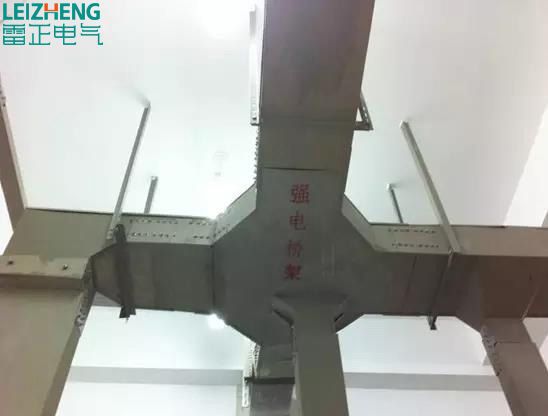

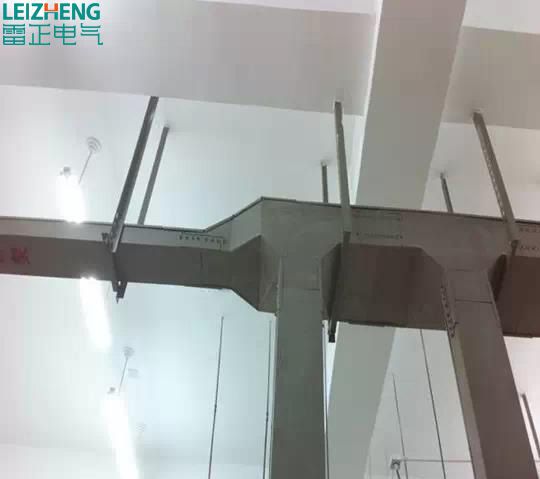

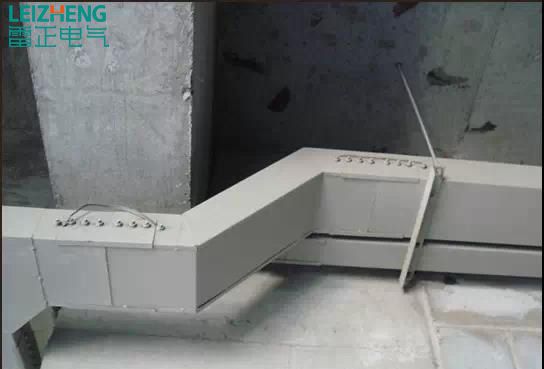

三通變徑使用合理，如下：

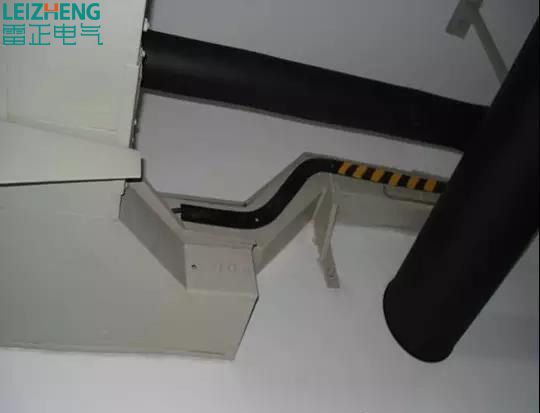

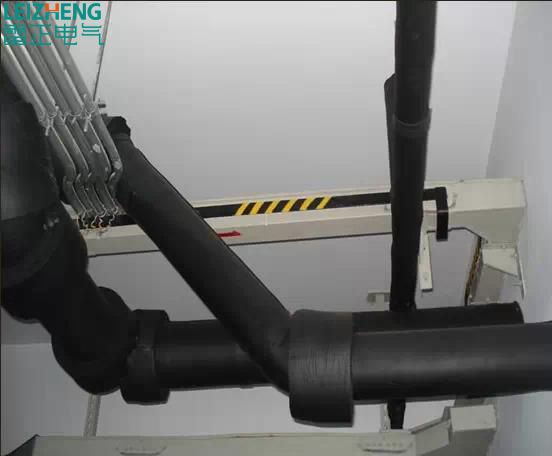

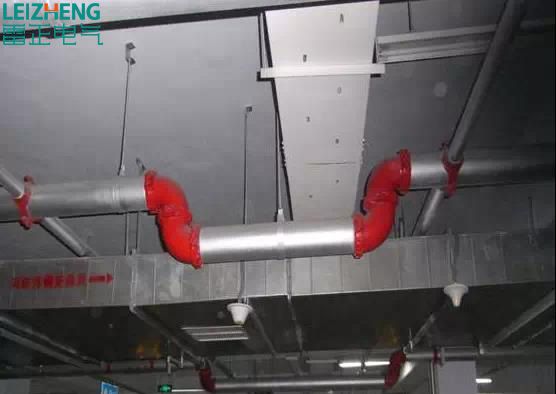

橋架與水管交叉處橋架在上，實在沒法布置的在橋架上方要做一擋水罩，如下：

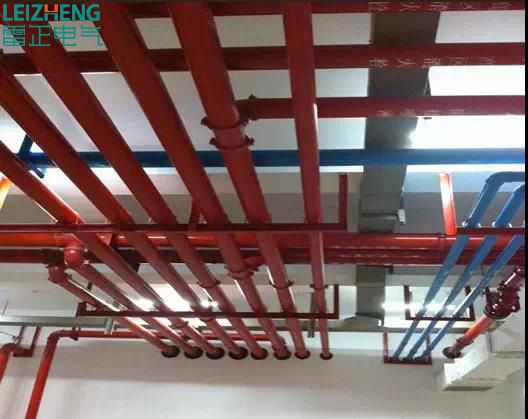

橋架提早做在上，如下：

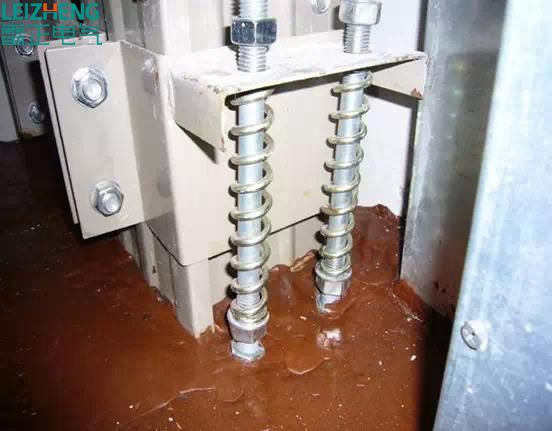

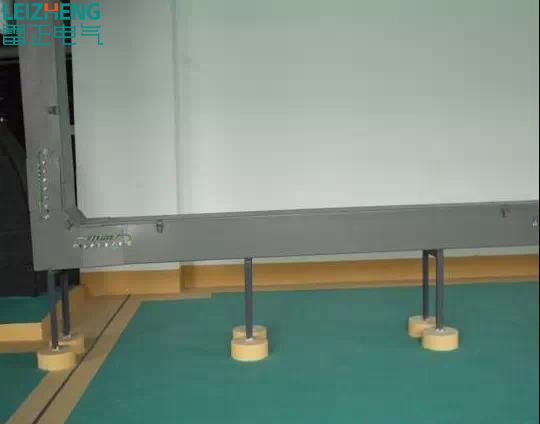

漂亮的橋架支墩，如下：

注意點：

梯式節鍍鋅金屬橋架本體除了銜接板用不少于2個防松墊圈來跨接外，橋架也應不少于2處與接地干線相銜接，一同需單設接地干線與一切支架牢靠相銜接來到達牢靠接地。南邊區域一般做接地扁鐵跟橋架一同。

以上就是關于電纜橋架安裝規范（圖文解析）的介紹，我們?cè)谘b置電纜橋架的時分能夠參照以上圖文解析，希望能協助到我們。
