電纜橋架與我們的生活關系密切，有了電纜橋架對電纜電線的保護，我們才可以更加安全使用電。出門在外幾乎到處都是電纜橋架的蹤影，比如地庫、商廠、超市等地方抬頭一看就可以看到。下面由我先為大家解析一下橋架型號中的槽式橋架的規格和型號吧。

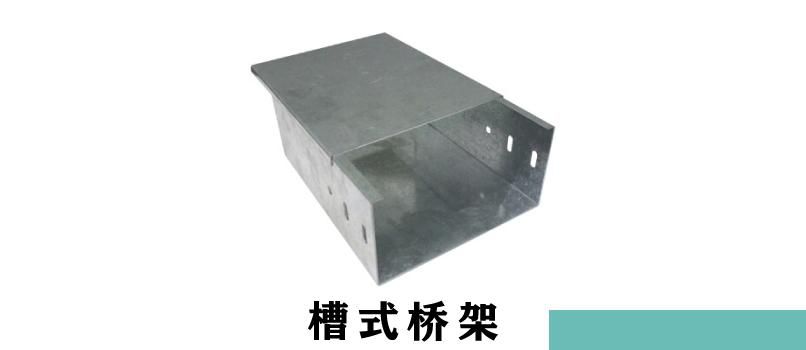

一、無孔電纜托盤橋架（槽式電纜橋架）：

槽式電纜橋架種全封閉型電纜橋架適用于敷設數據電纜、通信電纜、熱電偶電纜及其高靈敏系統控制電纜等控制電纜屏蔽干擾重腐蝕環境電纜防護都較效槽式電纜橋架其表面處理靜電噴涂、鍍鋅、熱浸鋅及鍍鋅再噴涂四種不同的工藝分別用于同環境重腐蝕環境應作特殊防腐處理。

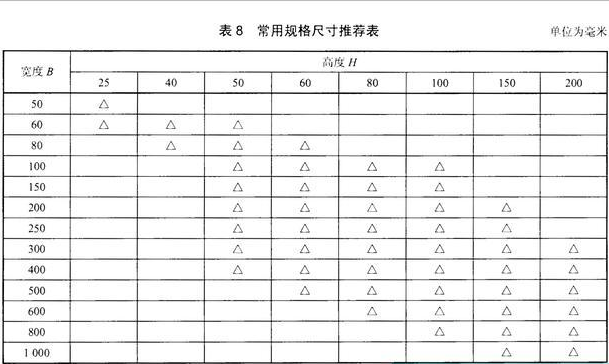

二、槽式橋架規格參考：

三、電纜橋架規格選擇

1.復合環氧電纜橋架的寬度和高度應根據以下表格選擇，電纜的真實率不得超過有關標準的規定值，電纜可以為40-50%，控制電纜可以為50-70%，額外的10-25%程序開發盈余。

2.各種彎曲及附件規格應符合工程項目布置條件，并與橋架相適應。

3.支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4.橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的最大自動過電流保護的額定電流值或整定值(A)橋架橫截面充許最小值(mm2)
