橋架簡介：

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜收到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設安裝，也可以敷設在建筑物和管廊支架上。

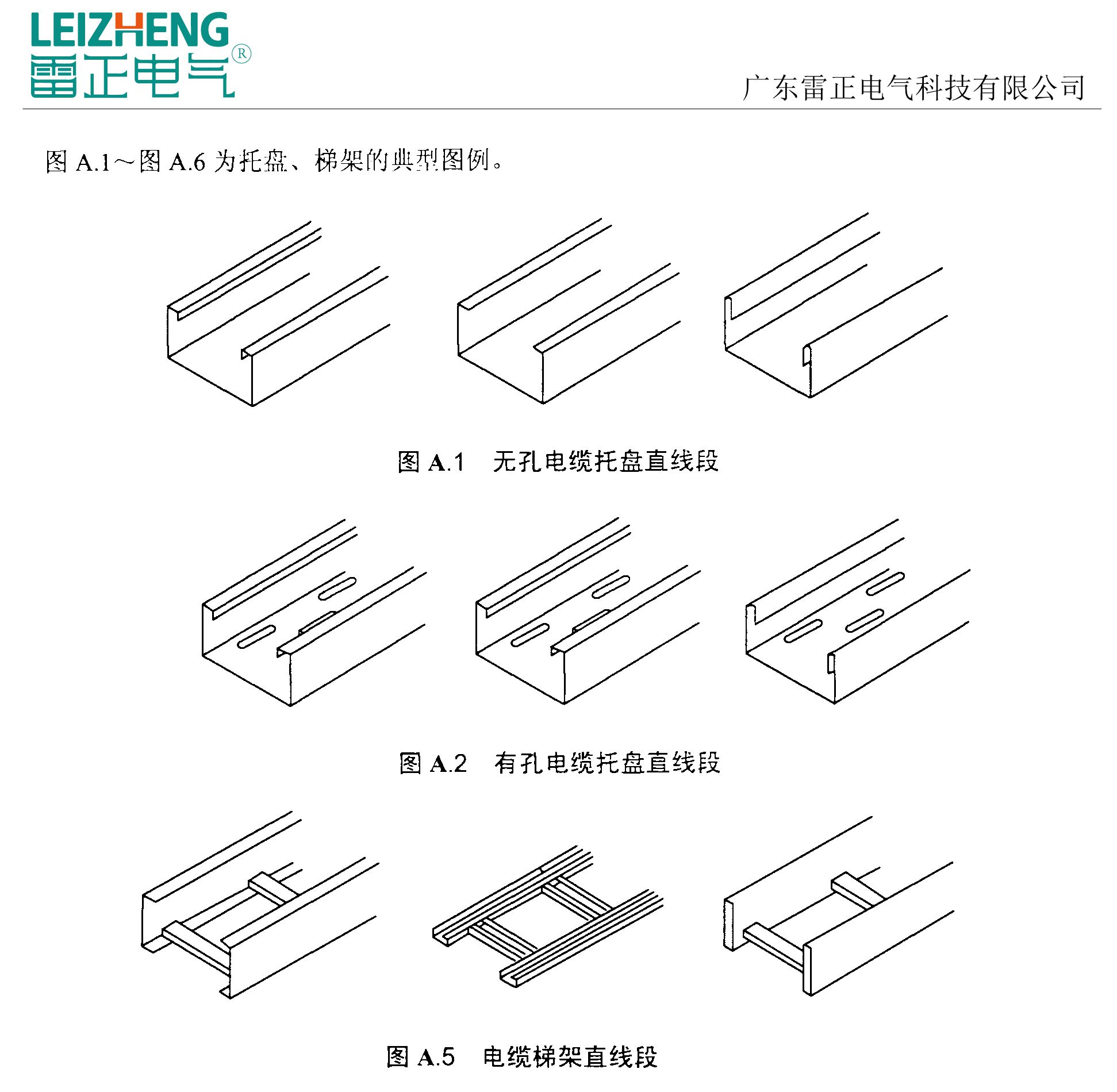

橋架型號：

• XQJ-C/無孔電纜托盤橋架（槽式電纜橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• XQJ-T/梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• XQJ-P/有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架規格：

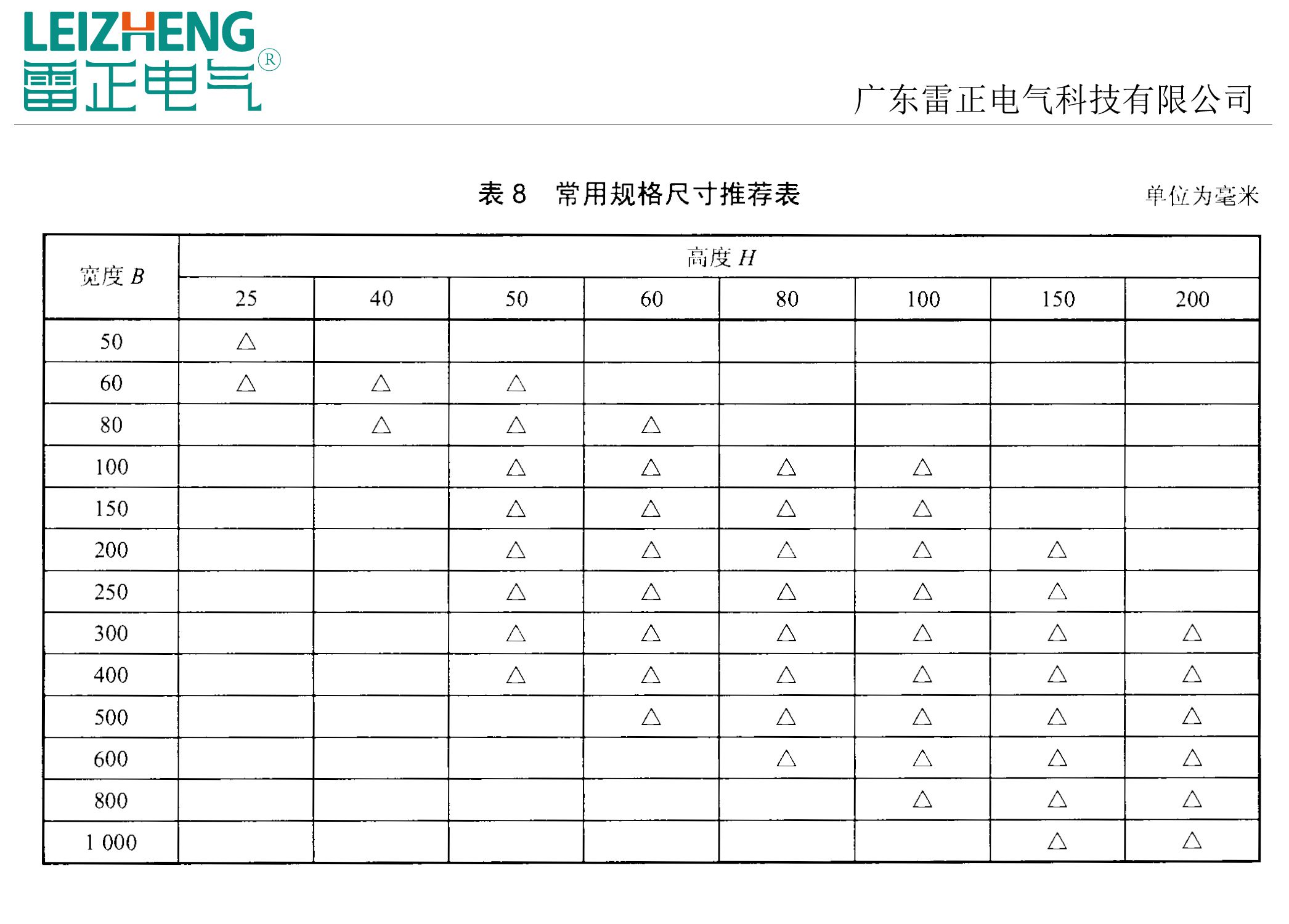

橋架常用規格：

厚度選擇：

橋架的厚度可以分為國標厚度與非國標厚度區別如下：

非國標厚度：屬于橋架行業內的一個推薦標準，廠家主要根據橋架承載電纜數量、使用環境等因素，通過計算得出橋架所使用板材厚度的安全范圍值。

附：（非國標厚度標準）

槽式/托盤式橋架板材厚度標準：

• 橋架寬度<300mm時，厚度選擇1.2mm，蓋板選擇1.0mm
• 300mm≤橋架寬度<500mm時，槽體厚度選擇2.0mm，蓋板選擇1.2mm
• 500mm≤橋架寬度<800mm時，槽體厚度選擇3.0mm，蓋板厚度選擇1.5mm

普通梯式橋架板材厚度標準：

• 150mm<橋架寬度≤300mm時，厚度選擇1.2mm，蓋板選擇1.0mm
• 300mm＜橋架寬度≤500mm時，槽體厚度選擇1.5mm，蓋板選擇1.5mm
• 500mm≤橋架寬度<800mm~時，槽體厚度選擇2.0mm，蓋板厚度選擇2.0mm

國標厚度：國家根據橋架材質和規格所制定出的橋架安全厚度值，屬于硬性規定，不可更改。此標準常用于：國家指定工程項目橋架選選擇、事業或政府機關重大項目橋架選擇。

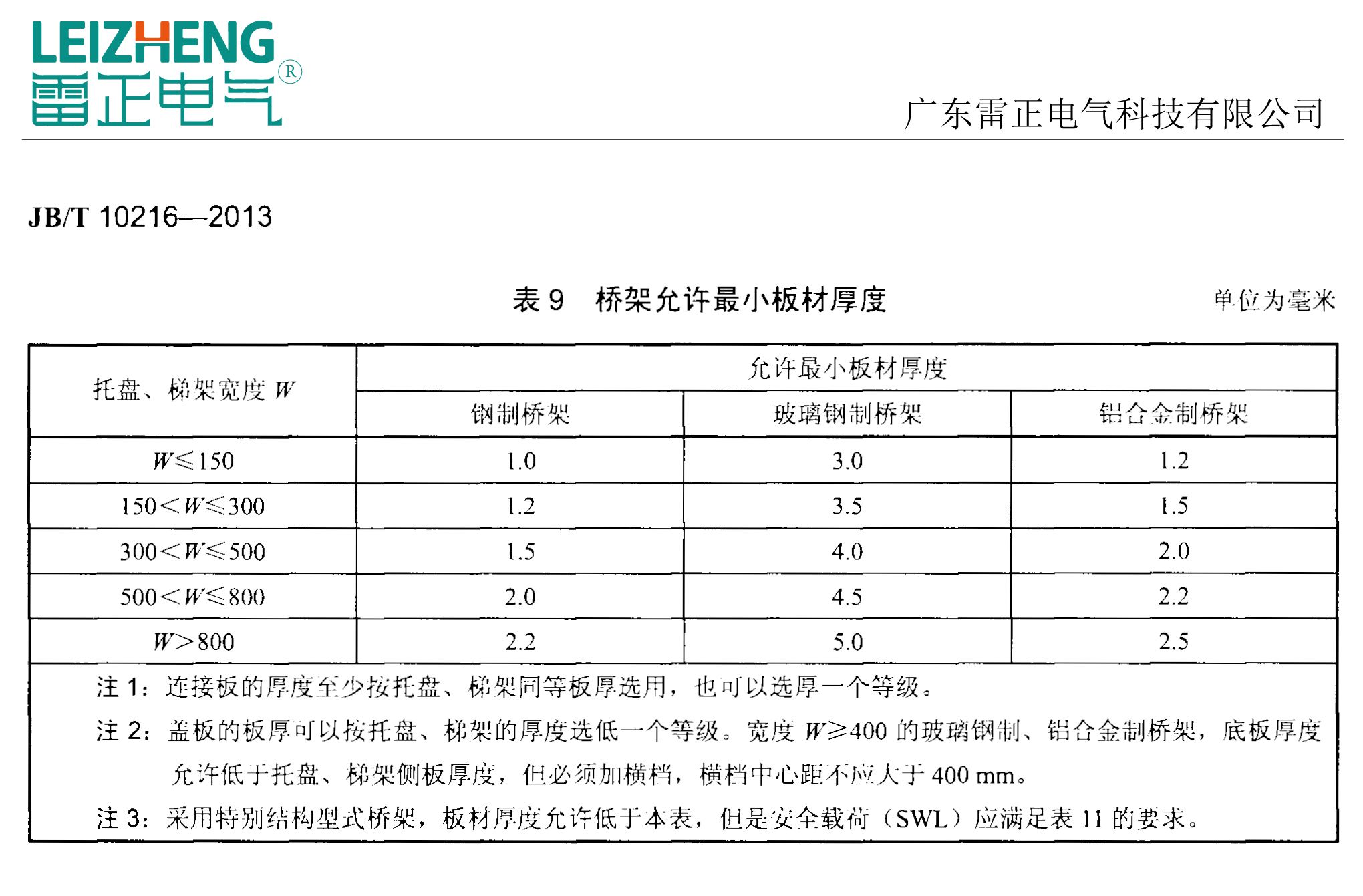

附：（國標橋架厚度標準）

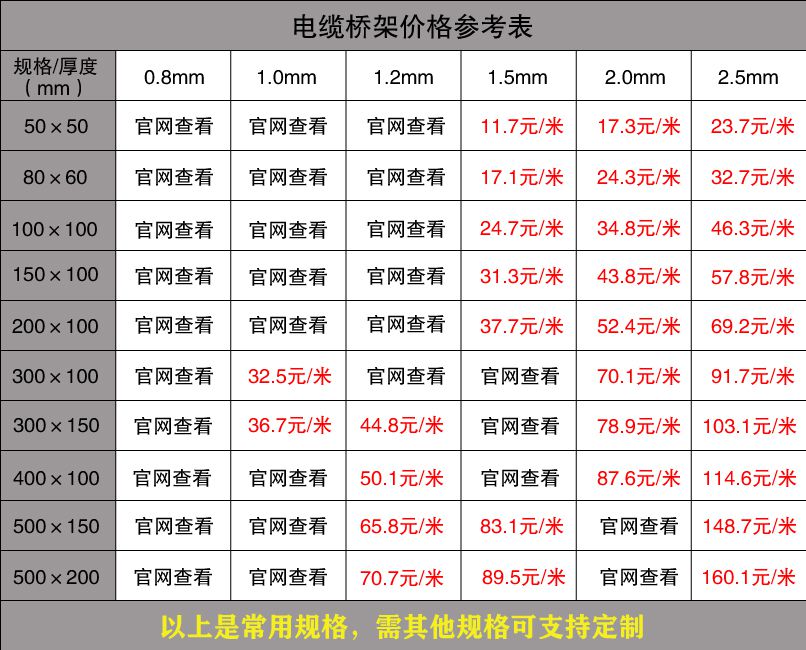

橋架最新價格參考：

以上便是橋架規格表及價格的介紹，希望大家看完之后能有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
