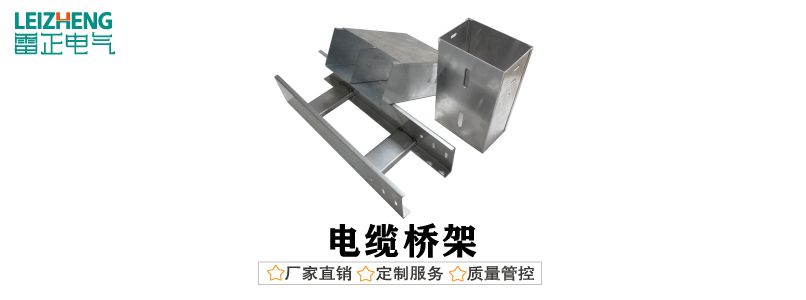

橋架簡介：

電纜橋架是電纜的保護殼，屬于一款為保護電纜而衍生的相關產品，電纜的使用不可避免會有多塵環境、腐蝕性環境和高溫環境等，所以電纜橋架能很好的防止電纜收到外界因素的損壞。橋架按型號主要分為：槽式橋架（無孔托盤式橋架）、托盤式橋架（有孔托盤式橋架）、梯式橋架、網格式橋架、組合式橋架等等，電纜橋架既可以敷設在建筑物和管廊支架上，也可以獨立敷設。

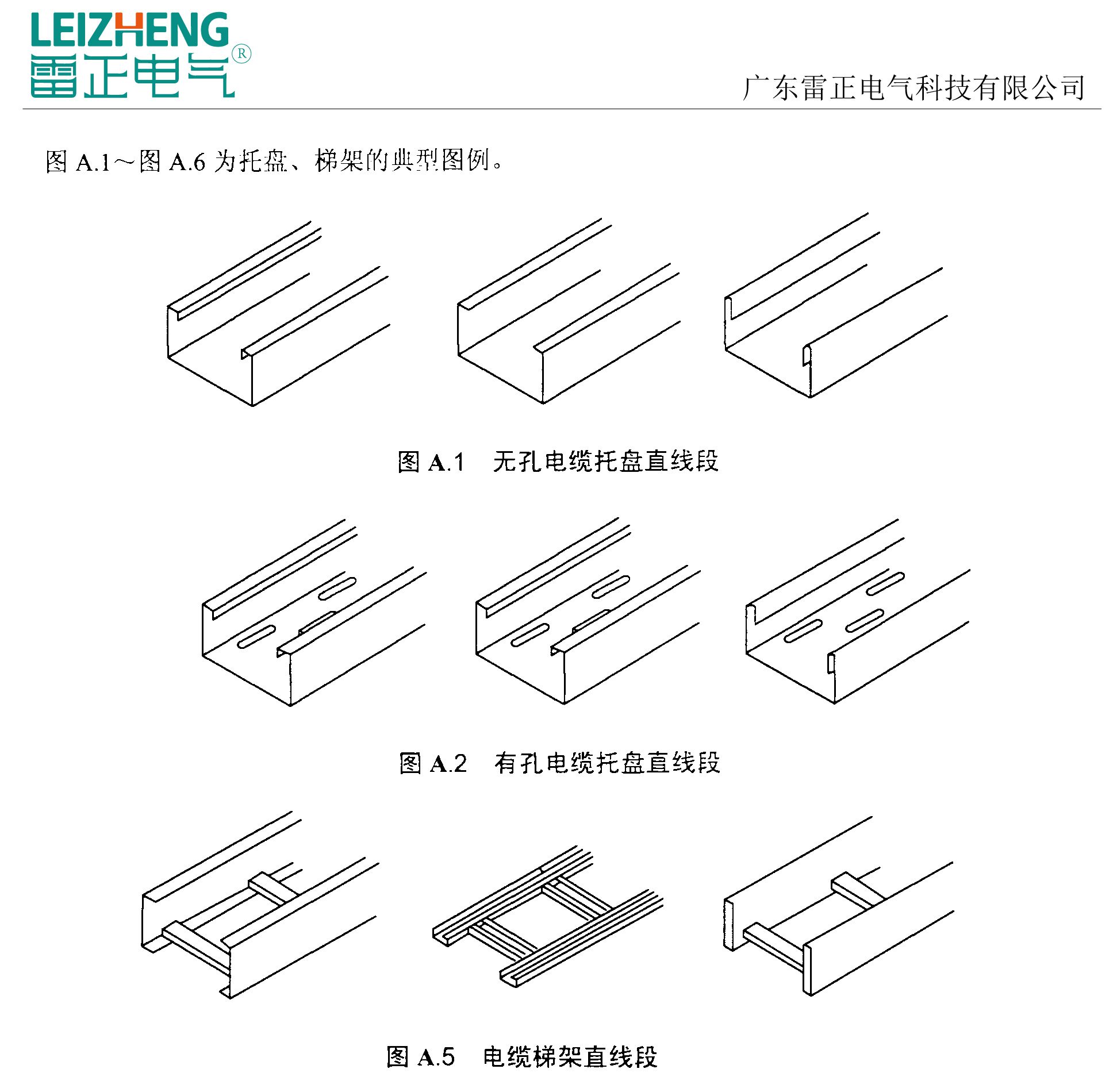

橋架型號分類：

• XQJ-C/槽式電纜橋架（無孔電纜托盤橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• XQJ-T/梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• XQJ-P/托盤式電纜橋架（有孔電纜托盤橋架）：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

橋架厚度標準：

橋架厚度分為行業推薦標準（非國標）和國家標準，區別如下：

行業推薦標準（非國標）：由橋架行業協會聯合知名橋架廠家制定出的行業推薦標準。

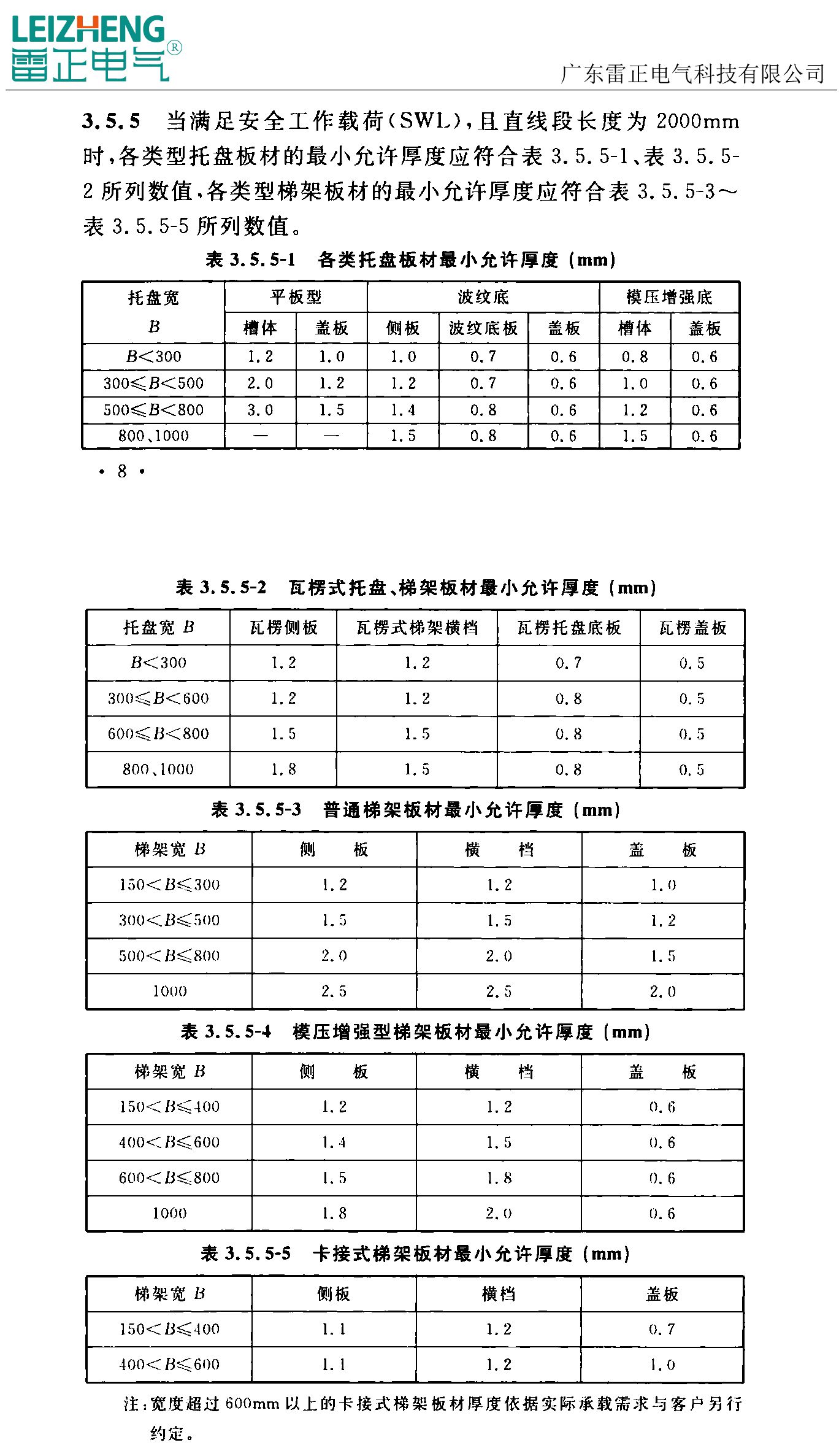

附：根據T/CECS 31-2017 《鋼制電纜橋架工程技術規程》標準規定電纜橋架厚度行業推薦標準如下

國家標準：國家根據橋架材質和規格所制定出的橋架安全厚度值，屬于硬性規定，不可隨意變更。

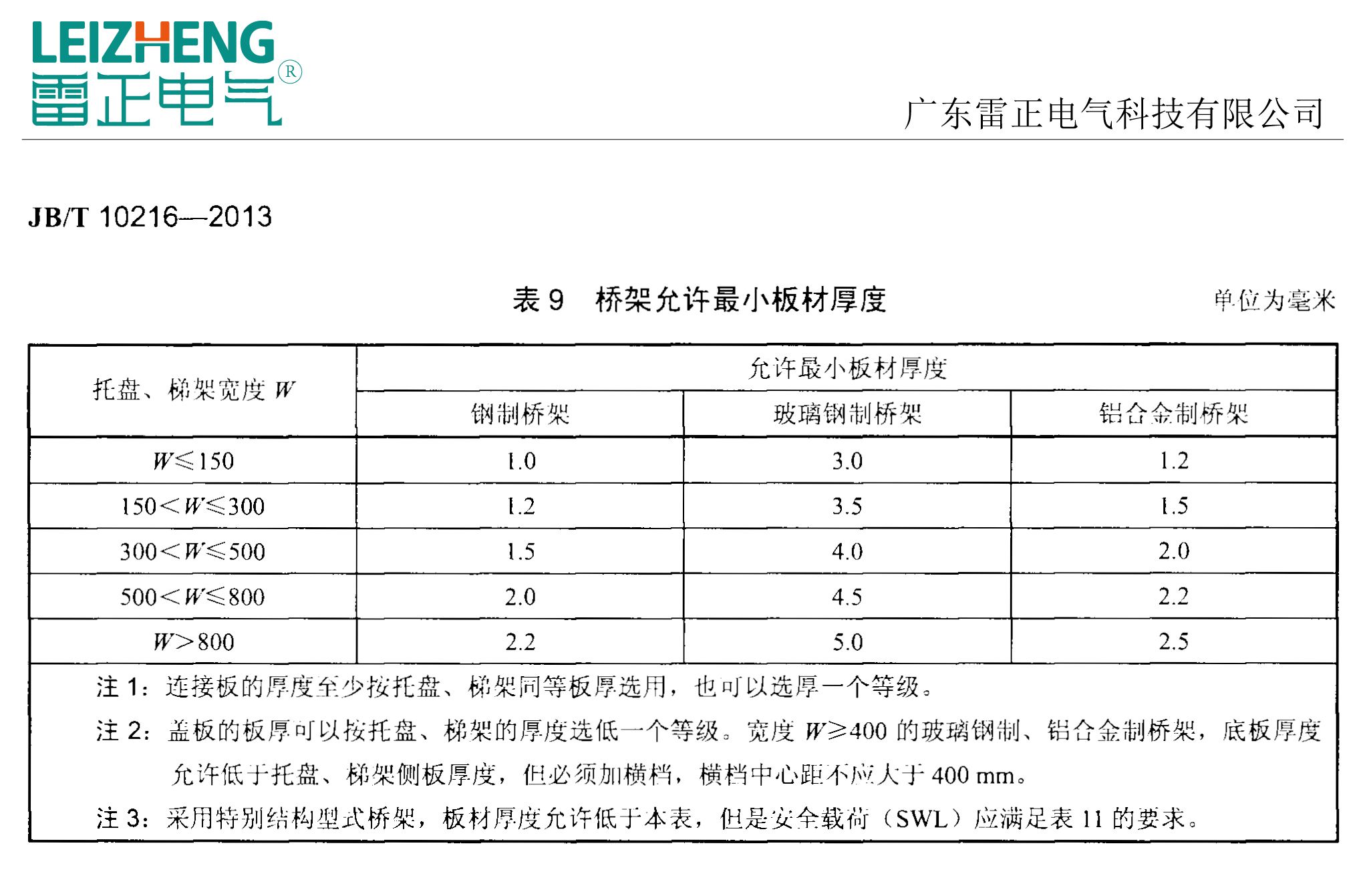

附：根據JB/T 10216-2013《電控配電用電纜橋架》標準規定電纜橋架厚度國家標準如下

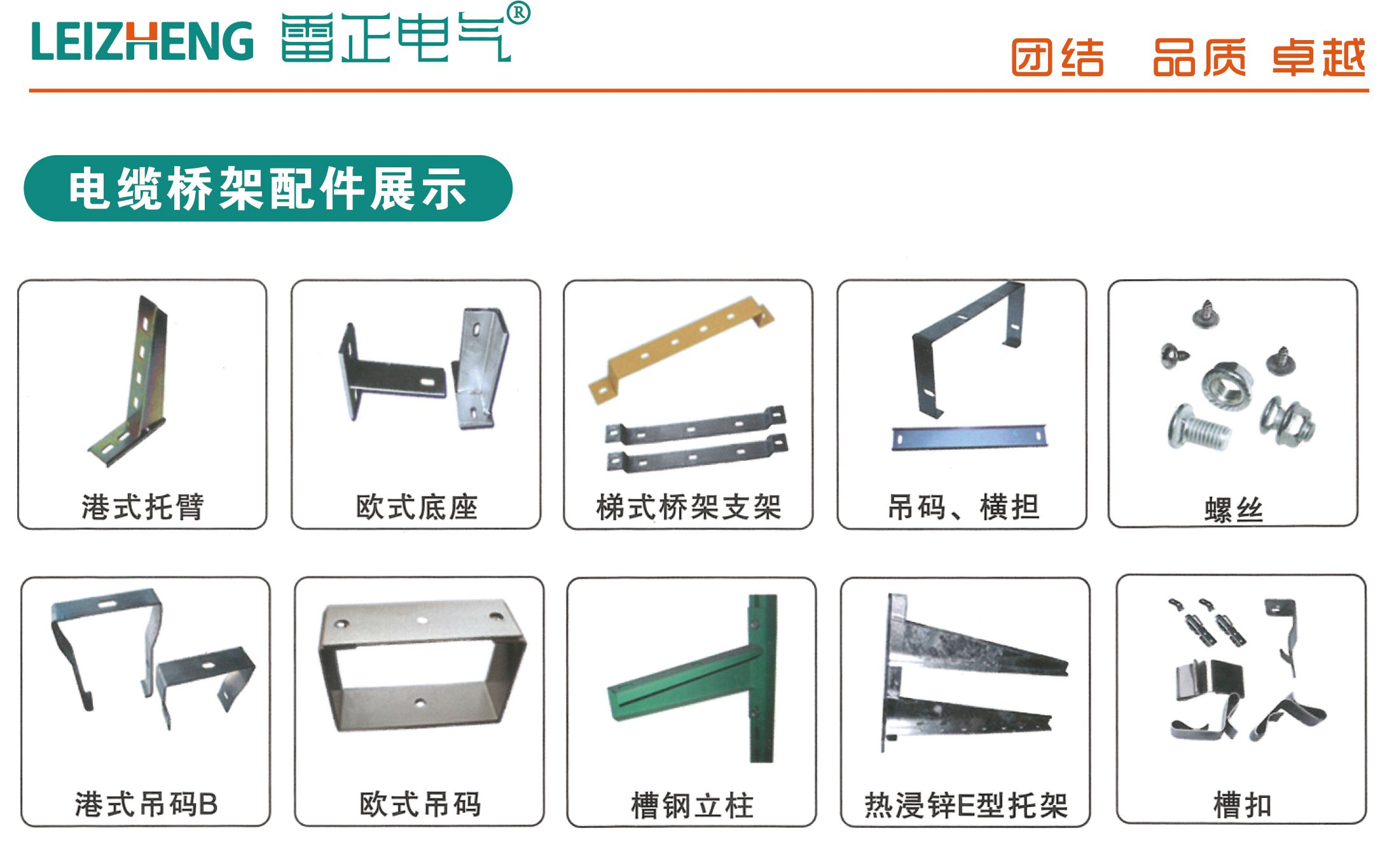

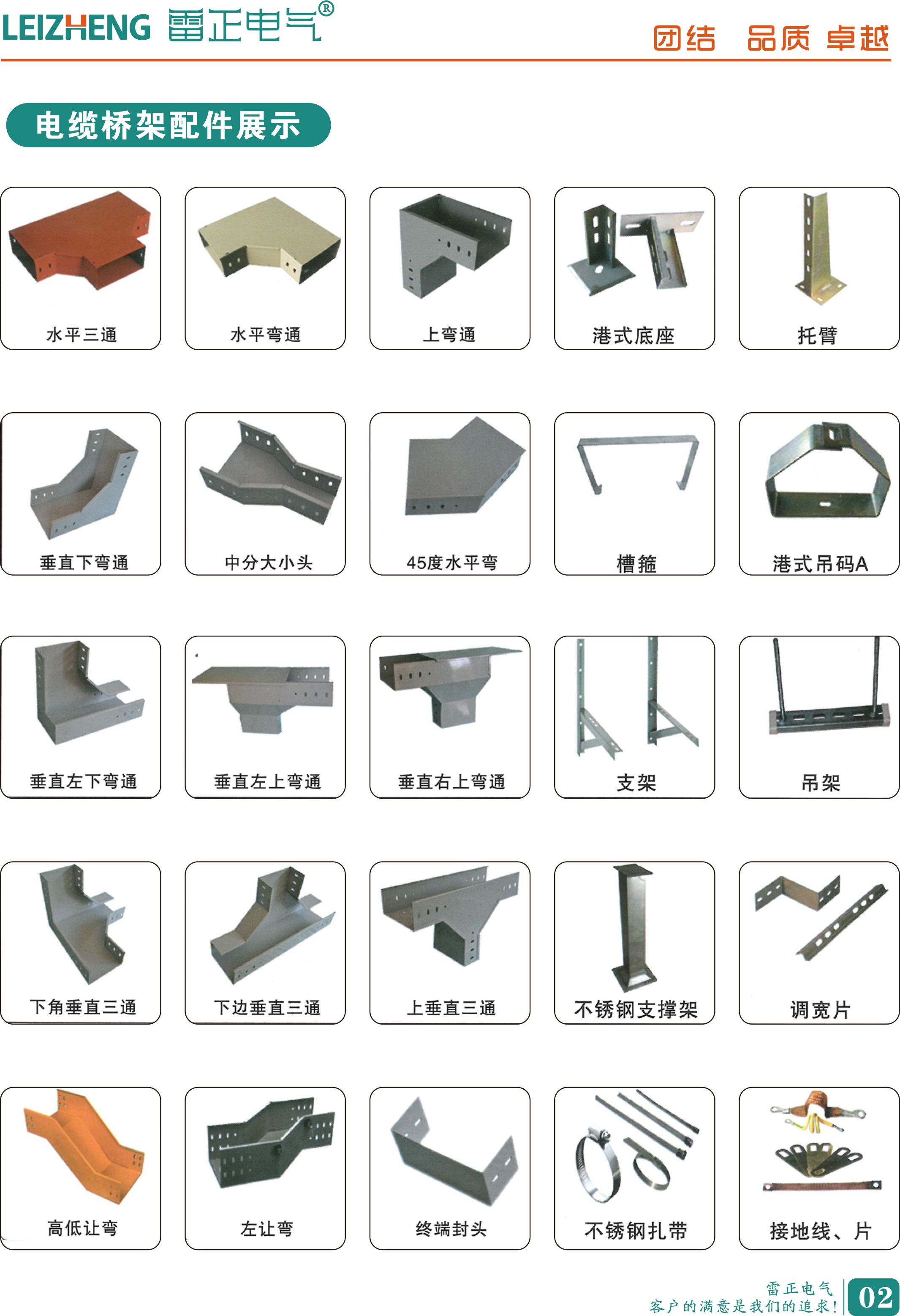

?橋架配件

以上便是金屬橋架厚度標準的介紹，希望大家看完之后能有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
