電纜橋是由支架、支架、手臂和配件組成，可安裝在建筑物或管道上，是一種能夠保護電纜免受外界因素影響，確保日常用電安全的建筑材料。它們可以在地下停車場、購物中心、超市和其他地方看到。

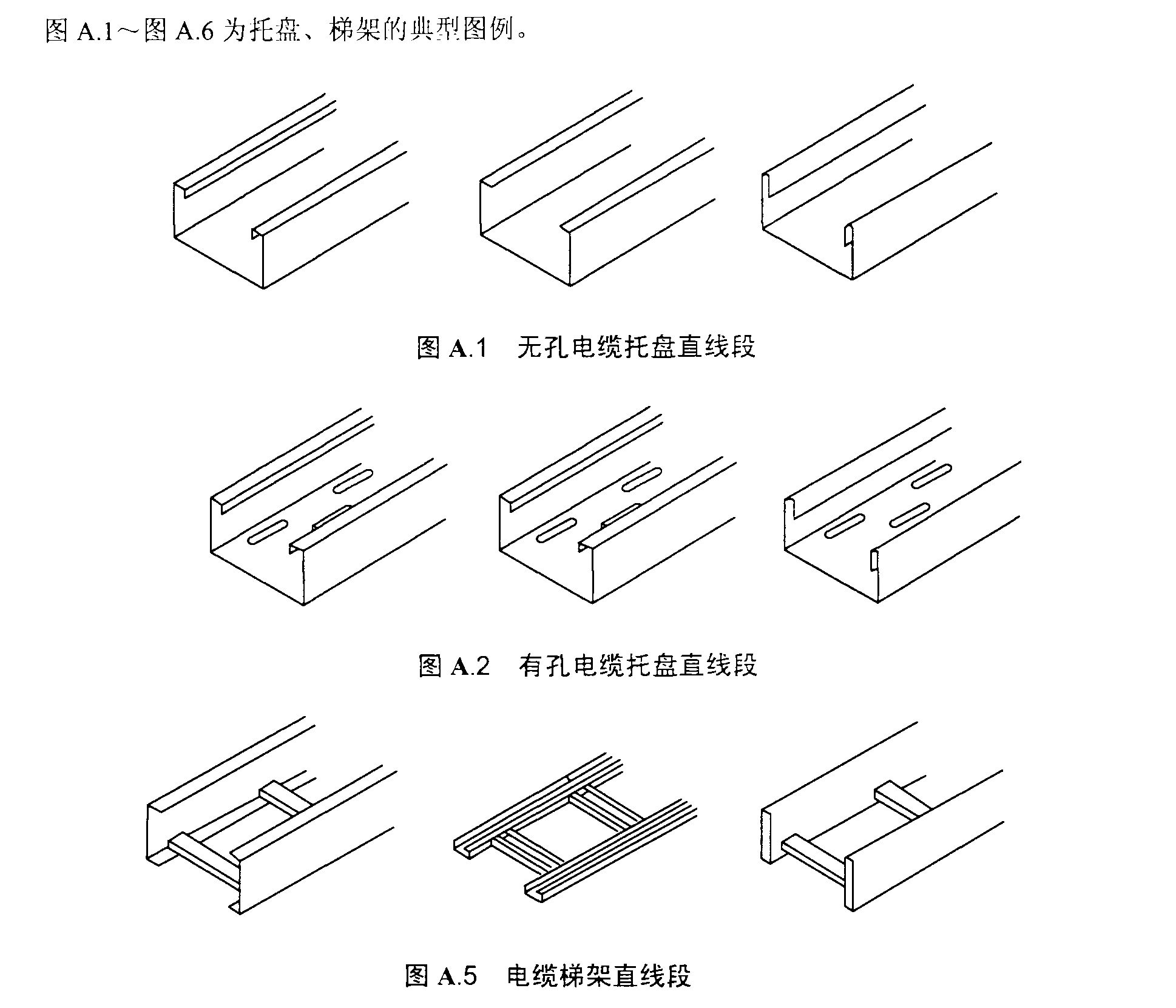

電纜橋架型號：

1.托盤電纜橋架

托盤電纜橋架廣泛應用于石油、化工、電力、輕工、電視、電訊、煤炭等面進行敷設電纜具造型美觀、結構簡單、安裝便（散熱、透氣性）等特點。

2.梯級式電纜橋架

適用于力電纜要求適用于控制電纜敷設采用隔板進行同層電纜橋架敷設力電纜控制電纜梯級、托盤電纜橋架其表面處理靜電噴涂、鍍鋅、熱浸鋅及鍍鋅再?lài)娡克姆N別用于同環境重腐蝕環境應作特殊防腐處理。

3.槽式電纜橋架

槽型電纜橋架是全封閉電纜橋架，適用于敷設計算機電纜、通信電纜、熱電偶電纜及其高靈敏度系統控制電纜等。電纜保護在嚴重腐蝕環境下有效。槽式電纜盤的表面處理為靜電噴涂、鍍鋅、熱浸鍍鋅和鍍鋅再?lài)娡?，用于同一環境的重腐蝕環境，應進行特殊防腐處理。

電纜橋架規格選擇

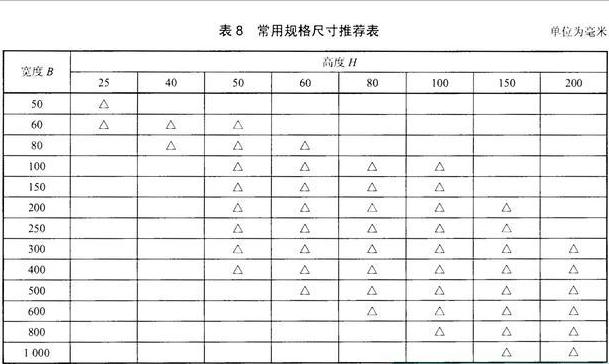

1.復合環氧樹脂電纜橋的寬度和高度應按照下表選擇，并應按照電纜真實充電率的規定值，不得超過有關標準規格，電力電纜應為40%-50%，控制電纜應為50%-70%，另加10%-25%的發展余額。

2.各種彎曲通道及附件均須符合工程條件，并須與橋梁配套。

3.支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4.橋梁截面的選擇如下表所示。橋梁電纜網絡中任何線路的最大自動過流保護額定電流或設定值橋梁截面的最小值(mm2)
