電纜橋架是為了維護電纜而引導的商品，是電纜的維護箱，防止電纜連接到外部元件而損壞。橋架的關鍵類型可分為梯形、無孔托盤式、孔形托盤式等。橋架可單獨建造，所有部件需要熱鍍鋅溶液，可以安裝在建筑外面。它也可以放在建筑物的屋頂和管廊的支撐上。地下停車庫、加工廠的工業現場等，裸露電纜需要維護的供電系統的自然環境多見電纜橋架的應用。

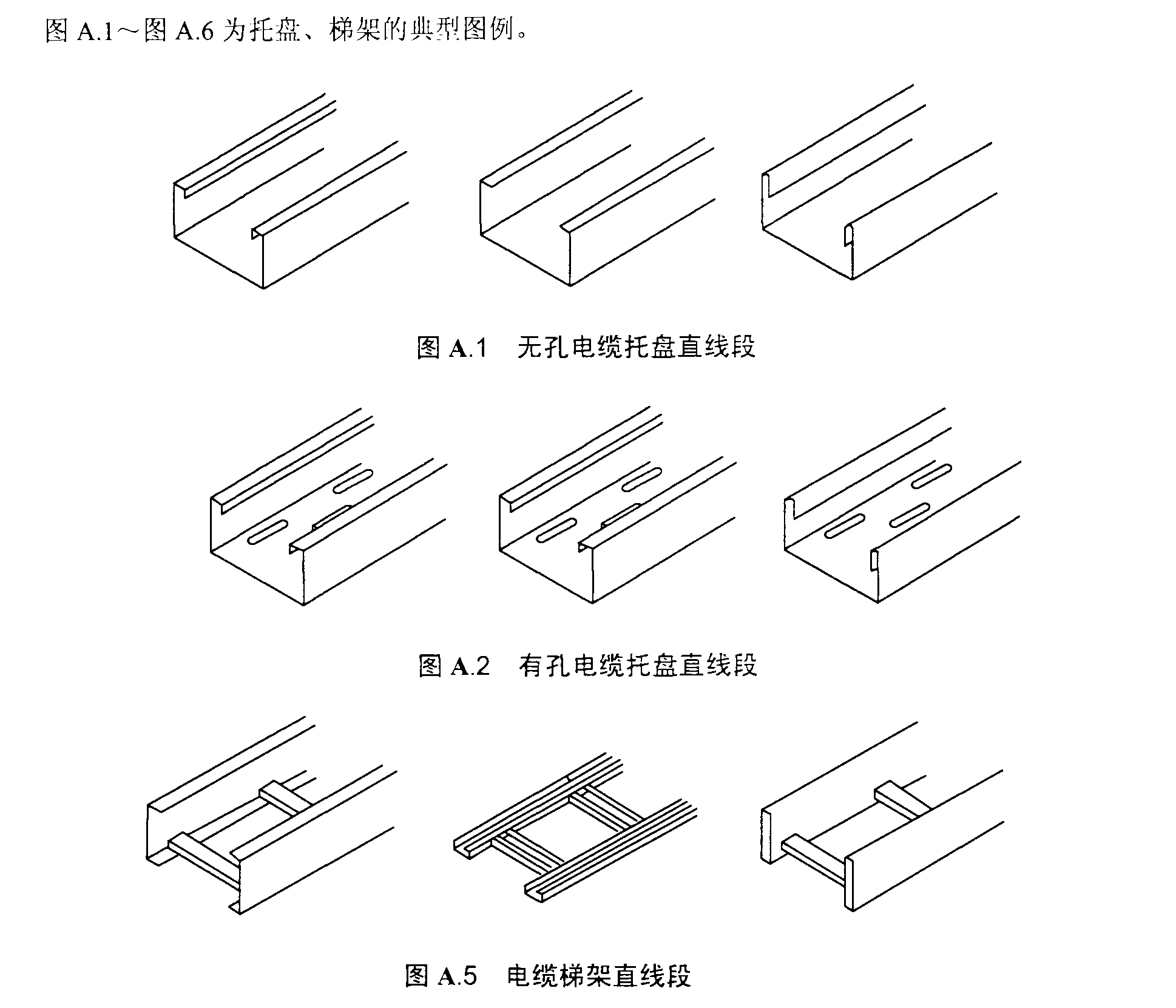

電纜橋架型號：

1.托盤電纜橋架

托盤電纜橋架廣泛運用于原油、化工廠、電力工程、輕工業、電視機、通訊器材、煤碳等面開展鋪設電纜線具造型設計美觀大方、構造簡易、安裝便（排熱、透氣性能）等特性。

2.梯級式電纜橋架

可用于力電纜線規定適用操縱電纜敷設選用擋板開展排水立管電纜橋架鋪設力電纜線變頻電纜梯級、托盤電纜橋架其金屬表面處理靜電粉末噴涂、熱鍍鋅、熱浸鋅及熱鍍鋅再噴漆四種別用以同自然環境重浸蝕自然環境作獨特防腐蝕解決。

3.槽式電纜橋架

槽型電纜橋架是全封閉式電纜橋架，適用鋪設計算機電纜、電力電纜、熱電阻電纜線以及高靈敏系統軟件變頻電纜等。電纜線維護在比較嚴重浸蝕自然環境下合理。槽式電纜線盤的金屬表面處理為靜電粉末噴涂、熱鍍鋅、熱鍍鋅和熱鍍鋅再噴漆，用以同一自然環境的重浸蝕自然環境，應開展獨特防腐蝕解決。

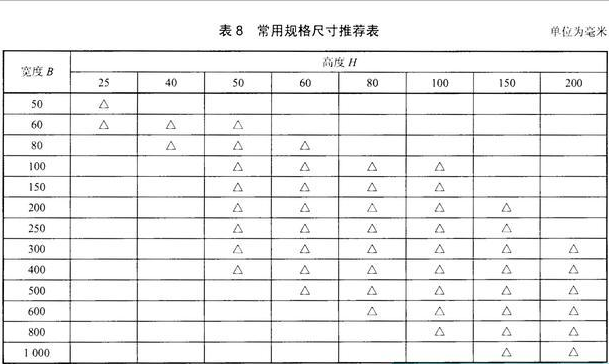

下列為電纜橋架規格表：

規格適用：槽式橋架(C)、梯式橋架（T）、托盤式橋架（P）

薄厚：0.8毫米、1.0Mm、1.3mm（非標準）1.5毫米、1.8毫米、2.0Mm、2.5毫米（國家標準）

在工程設計中，應根據經濟發展合理化、技術可行性分析和運營安全因素，明確橋架的合理布置。并充分考慮施工設備、維修規定、電纜敷設。

1.水準置放時，電纜橋架距路面的高寬比一般 不小于2.5m。豎直置放時，路面上邊1.8米下列的一部分應應用金屬后蓋板的維護，除非它被放置在一個獨特的電氣設備室。假如電纜橋架水準置放在機器設備隔層或人行橫道上且低于2.5m，則應采用防御性接地裝置對策。

2.電纜橋架、電纜安全通道、橡膠軸承和支架是用來腐蝕自然環境的，應由耐腐蝕的硬質原料或耐腐蝕溶液制成，而且耐腐蝕解決方式應符合規定工程項目自然環境和使用性能的評定。針對具備較高耐蝕性規定或潔凈度的場所，應應用鋁合金型材電纜橋架。

3.作為電纜橋架消防安全規定的一部分，您可以在電纜梯和橋架上添加防火或阻燃板、網和其他原材料以形成封閉或半封閉結構，并選擇在橋架、支架和支架表面涂覆防火材料。鋁合金型材電纜橋架不可在對工程項目有較高防火安全規定的地區應用。

4.必須屏蔽掉干擾信號的電纜?；虮苊馔饷姘涤埃ㄈ缡彝怅柟?、油、腐蝕性液體、易燃煤煙和其他自然環境規定）的維護下。應應用沒孔固定支架電纜橋架。

5.在塵埃非常容易聚集的地區，請在電纜架上使用后蓋，在公共性安全通道和室外外交差式道路上。提議在最底層橋架上加上一個軟墊或應用沒孔托盤。
