橋架分槽式、托盤式和梯式等結構，由支撐架、托臂和安裝配件等構成。房屋建筑內電纜橋架可以 單獨建立，還可以附屬在各種各樣建(構)筑物和地下綜合管廊自支撐架上，應反映結構簡易，造型規劃美觀大方、配備靈活和檢修快捷等特性，一切零件均需開展熱鍍鋅解決。安裝在房屋建筑外室外的電纜橋架，如果是在相鄰海灘或歸屬于浸蝕區，則資料務必具有防腐蝕、耐濕氣、粘合力好，抗沖擊抗壓強度高的物理功能特性。

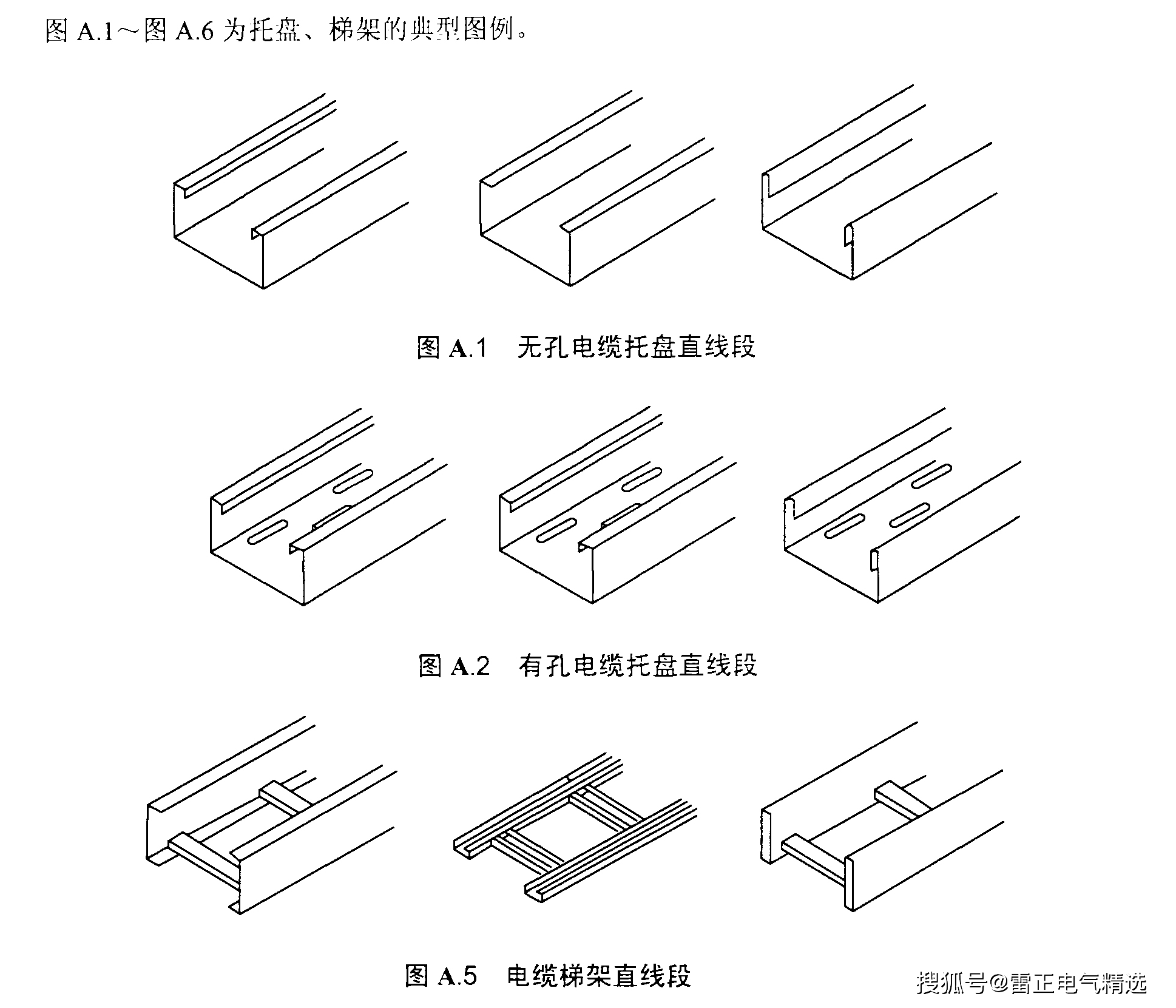

橋架型號歸類詳細介紹：

沒孔電纜線托盤電纜橋架（槽式電纜橋架）：槽體式橋架是一種全封閉式型的橋架。最適用鋪規劃算機電纜、電力電纜、熱電阻電纜線以及他高精度系統軟件的變頻電纜等。它對變頻電纜的屏蔽掉影響和重浸蝕自然環境中電纜線的安全防護都是有不錯的實際效果。

梯式橋架：梯式橋架通稱“梯式橋架”它外觀與眾不同像人字梯姿態，正中間焊用橫杠結構加固支撐點促進分量較輕、低成本、承受力極強、透氣率好，一般直徑較為大的電纜線和高、低動力電纜的鋪設都是應用到。

有孔電纜線托盤電纜橋架（金屬托盤橋架）：托盤式橋架是半密封性型，它跟槽式電纜橋架的容貌十分相似，它具有分量較輕、荷載大、造型規劃美觀大方、結構簡易、安裝快捷等優勢。既適用動力電纜的安裝，也適用變頻電纜的鋪設。

怎么選擇合適的橋架型號

1、橋架的布局應根據經濟發展合理化、技術性可行性分析、運作安全性等要素綜合性類比，建筑工程規劃中。以明確最好計劃方案，也要充足考慮工程施工設備、保護保養維修及電纜敷設的規則。

2、鋪設在電氣設備專用型屋子里時以外，橋架水準鋪設在機器設備隔層或安全通道且小于2.5m應選用保護保養接地裝置對策。橋架水準鋪設時距路面的高寬比一般不少于于2.5m豎直鋪設時距路面1.8米下列部分應加金屬資料后蓋板保護。

3、應選用抗腐蝕的剛度資料出產制造.或選用耐腐蝕解決，橋架、電線槽以及抗震支架應用在有腐蝕自然環境中。耐腐蝕處理辦法應考慮工程項目自然環境和使用功能的規則。對耐蝕功能規則較高或規則清潔的場所，宜選用鋁合金型材橋架。

4、橋架在有防火安全規則的區間內。托盤內加上具有防火或阻燃特性的板，網等資料組成封閉式或半封閉式式結構，并選用在電纜橋架以及抗震支架表面刷涂防火安全鍍層等對策。其整體防火特性應考慮相關法律法規標準或規范的規則。工程項目防火安全規則較高的場所.不合適選用鋁合金型材橋架。

5、有必要屏蔽掉干擾信號的電纜線路線.或許有安全防護外界影n向如室外光照。腐蝕液體、易燃性煙塵等自然環境規則時.應取用沒孔金屬托盤橋架。

6、橋架應取用后蓋板；公共性安全通道或野外超越路面段.最底層橋架子上宜加墊塊或應用沒孔拖盤，十分容易堆積煙塵的場所。

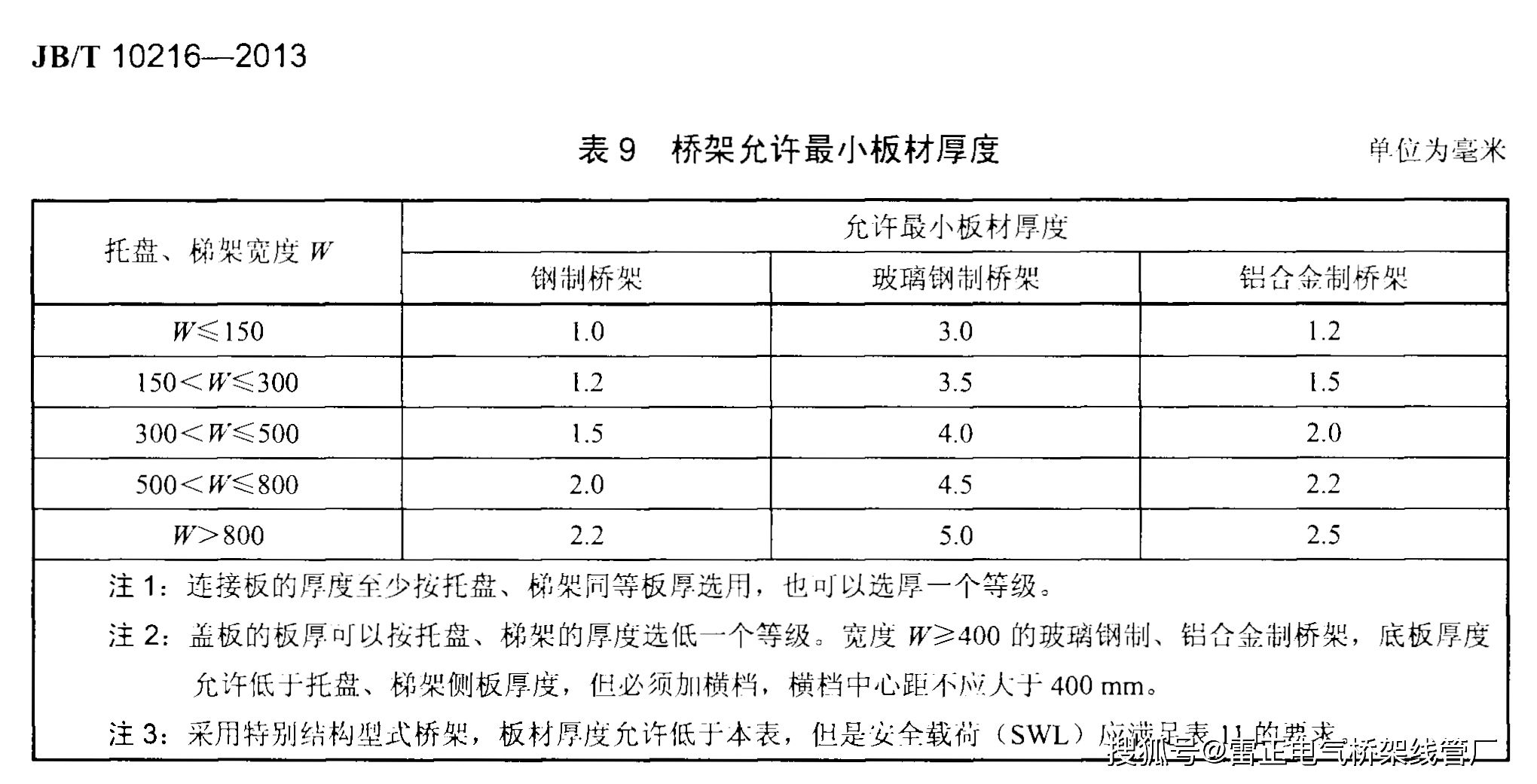

電纜橋架?chē)?guó)標厚度：
