電纜橋架簡介

電纜橋架是一款為保護電纜而衍生的產品，是電纜的保護殼，防止電纜收到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設安裝，全部零件均需進行鍍鋅處理，可安裝在建筑物外露天。，也可以敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多外露電線需要被保護的供電環境都會見到電纜橋架的應用。

電纜橋架型號分類

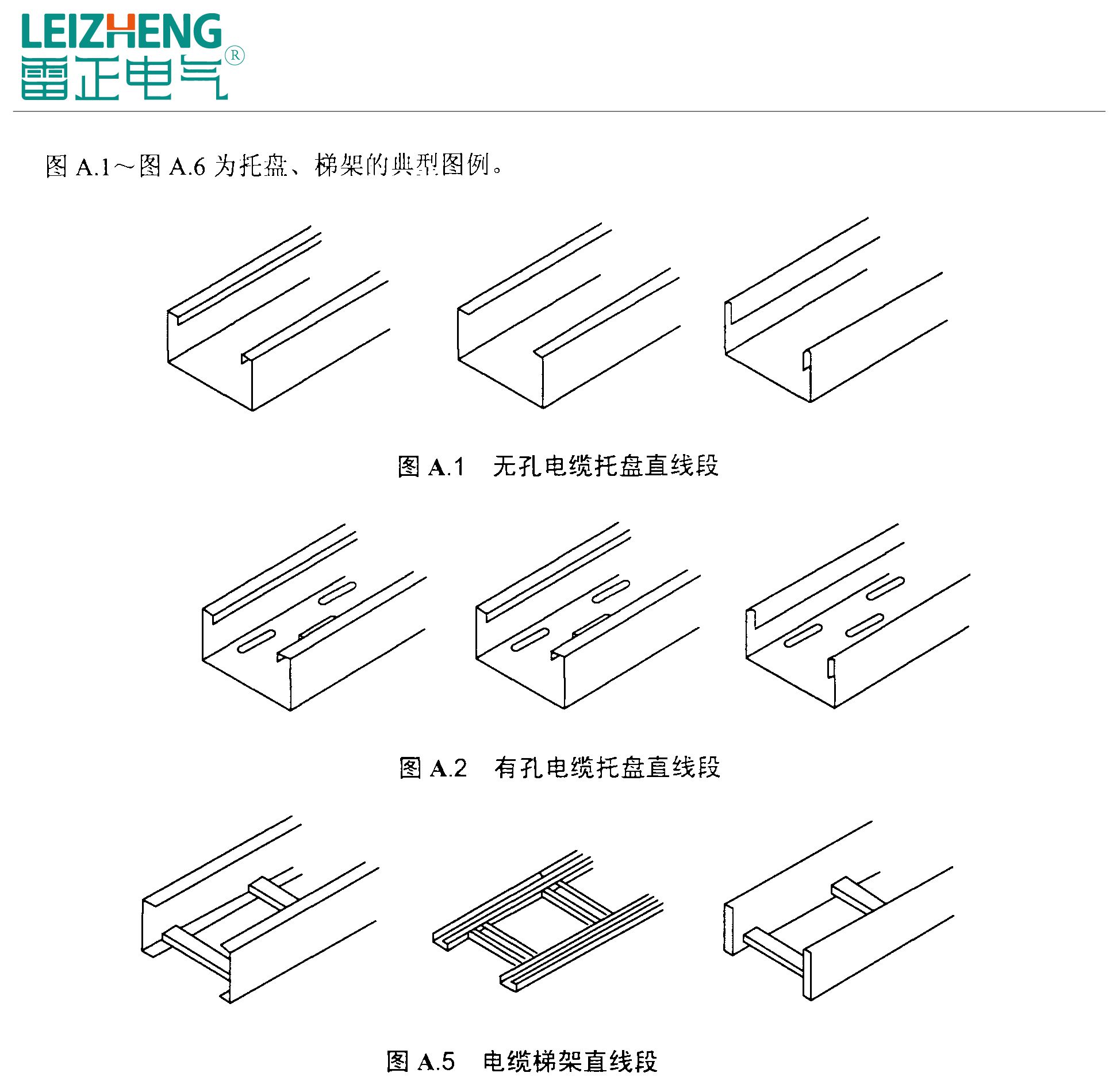

橋架主要分為：槽式橋架、梯式橋架、托盤式橋架

• 槽式橋架（無孔電纜托盤橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。

• 梯式橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好。

• 托盤式橋架（有孔電纜托盤橋架）：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單等優點。

電纜橋架材質與表面處理分類

電纜橋架按材質可分為：鍍鋅橋架、鋁合金橋架、不銹鋼橋架

電纜橋架表面處理分類：靜電噴塑橋架、防火烤漆橋架、熱鍍鋅橋架

電纜橋架標準規格：

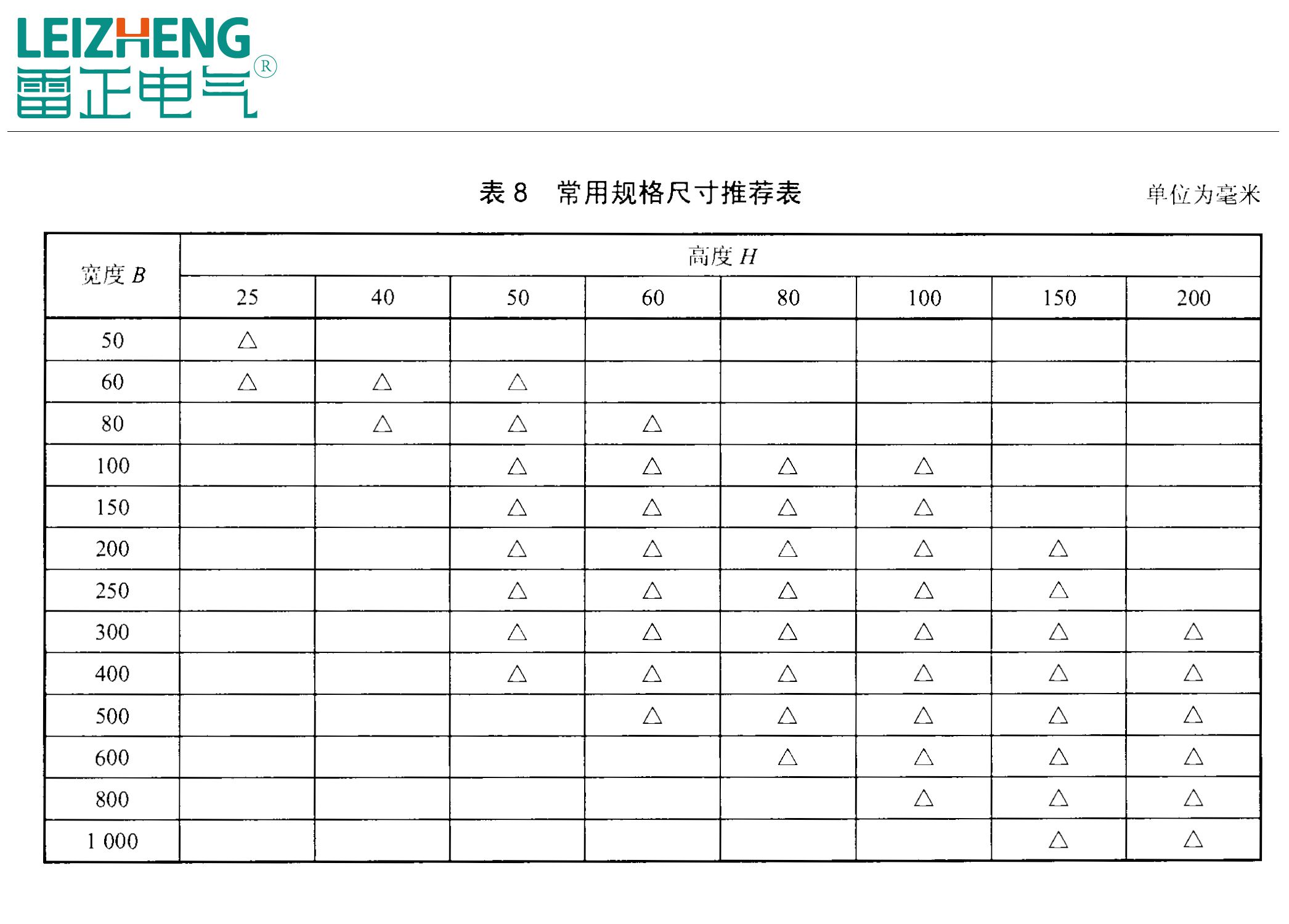

根據 JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架規格如下圖：

電纜橋架厚度標準：

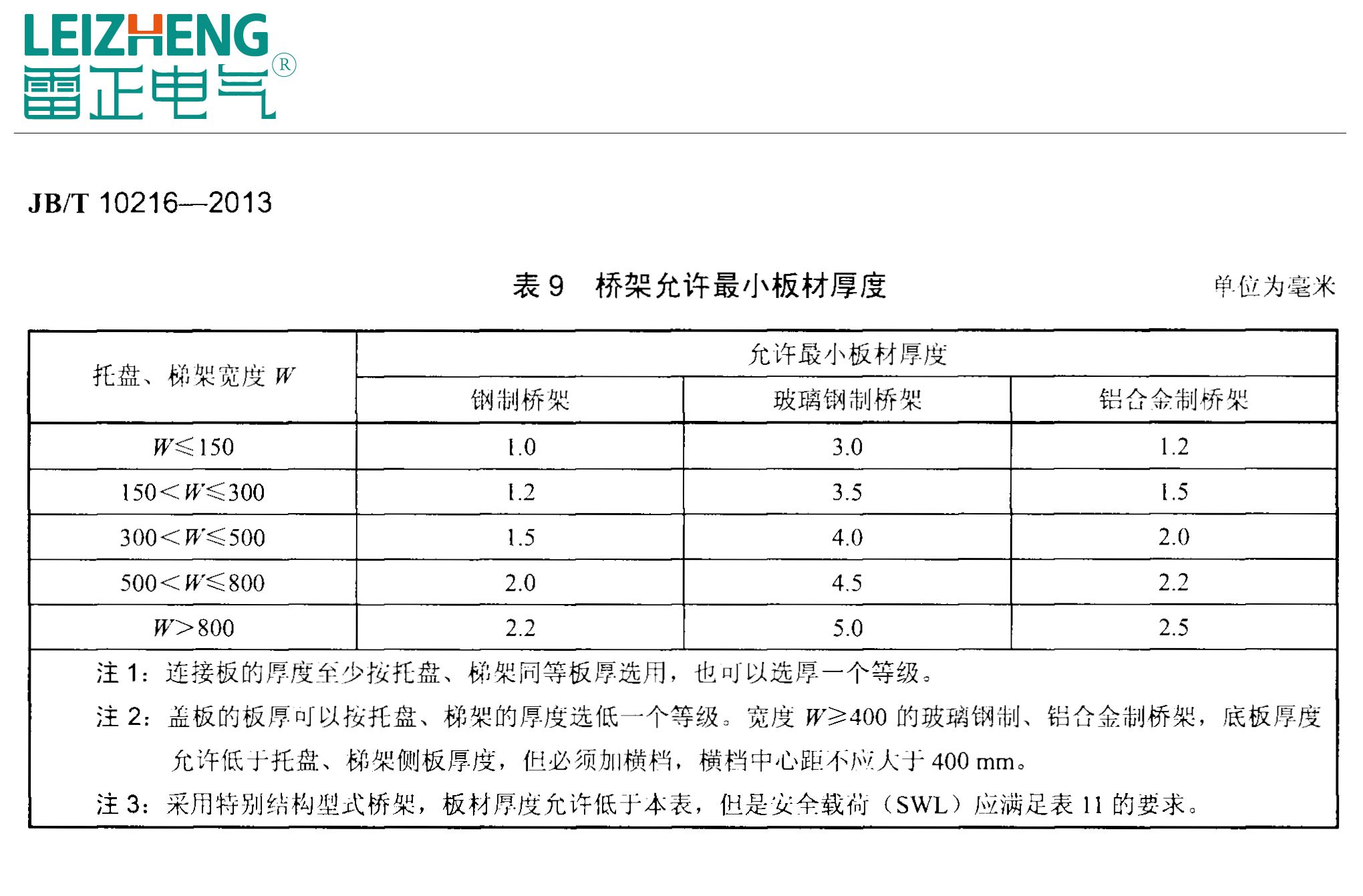

根據 JB/T 10216-2013《電控配電用電纜橋架》電纜橋架厚度標準如圖：

以上便是標準橋架規格表的介紹，希望看完能對大家有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
