電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，防止電纜收到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設安裝，全部零件均需進行鍍鋅處理，可安裝在建筑物外露天。也可以敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多外露電線需要被維護的供電環境都會見到電纜橋架的使用。

電纜橋架型號介紹：

無孔電纜托盤橋架（槽式橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

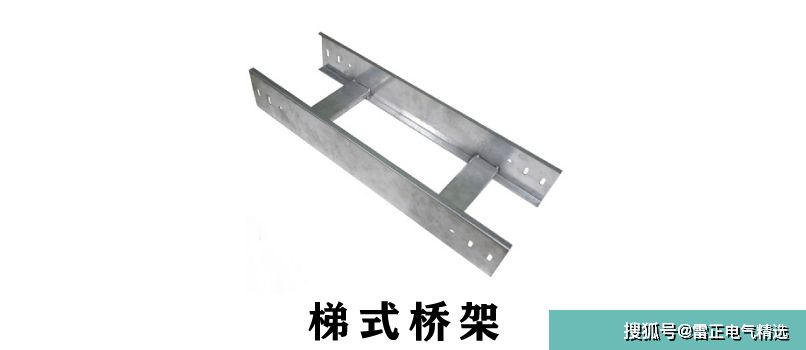

梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

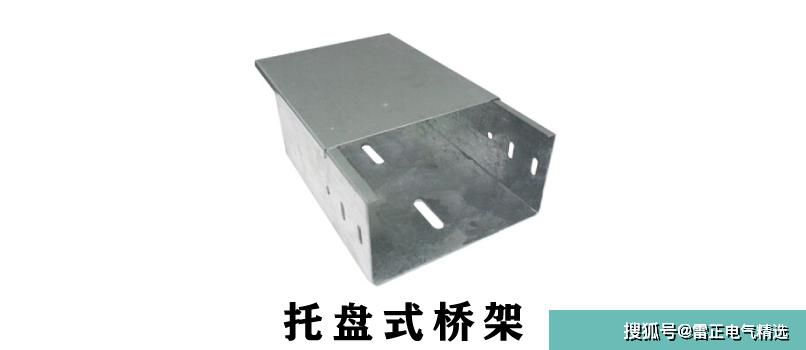

有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架型號如何選擇：

水準置放時，橋架距路面的高寬比一般不小于2.5m。豎直置放時，路面上邊1.8米下列的一部分應應用金屬材料后蓋板維護，除非是在獨特的電氣設備房間內置放。假如橋架水準置放在機器設備隔層或人行橫道上且低于2.5m，則應采用防御性接地裝置對策。

橋架，電纜線安全通道以及橡膠支座和支架用以腐蝕自然環境，應選用抗腐蝕的硬質的原材料做成或選用耐腐蝕解決，而且耐腐蝕解決方式應符合規定工程項目自然環境和使用性能的評定。針對具備較高耐蝕性規定或潔凈度的場地，應應用鋁合金型材橋架。

橋架在具備防火安全規定的一部分，您能夠在電纜線梯架和電纜橋架中加上防火或阻燃板，網和別的原材料，以產生封閉式或半封閉式構造，并選用在電纜橋架中，支撐架和支架表層涂有防火材料等對策。鋁合金型材橋架不可在對工程項目有較高防火安全規定的地區應用。

必須屏蔽掉干擾信號的電纜?；蛟诿庠馔饨绾谟埃ū热鐟敉怅?yáng)光，油，腐蝕液體，易燃性煙塵和別的自然環境規定）的維護下。應應用沒孔固定支架橋架。

在非常容易積塵的地區，橋架應應用后蓋板；在公共性安全通道或戶外交叉式道路。提議在最底層橋架子上加上一個軟墊或應用沒孔托盤。
