橋架簡介：

由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統稱為電纜橋架（簡稱橋架）。

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

橋架主要型號：

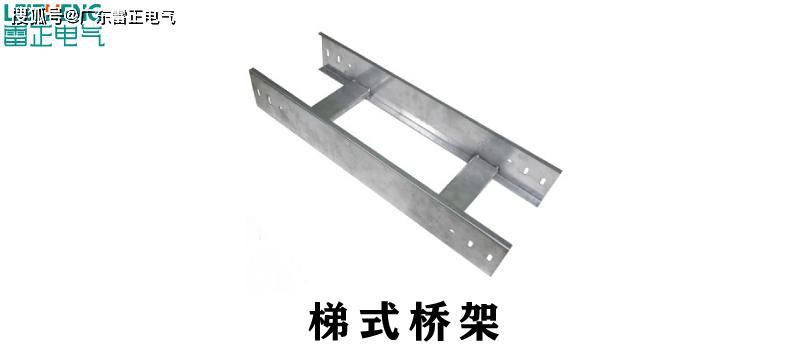

梯級式橋架：梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

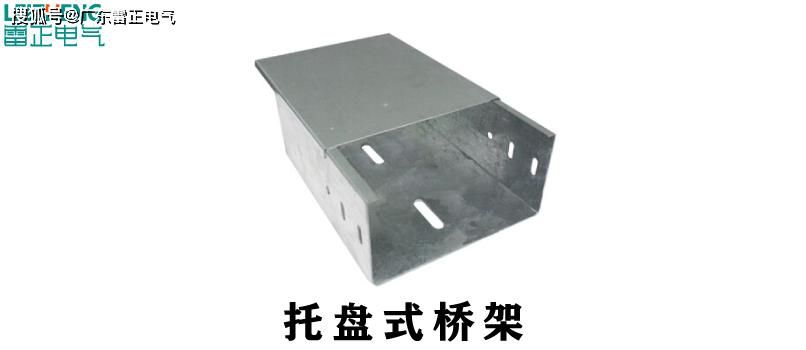

托盤式電纜橋架： 托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

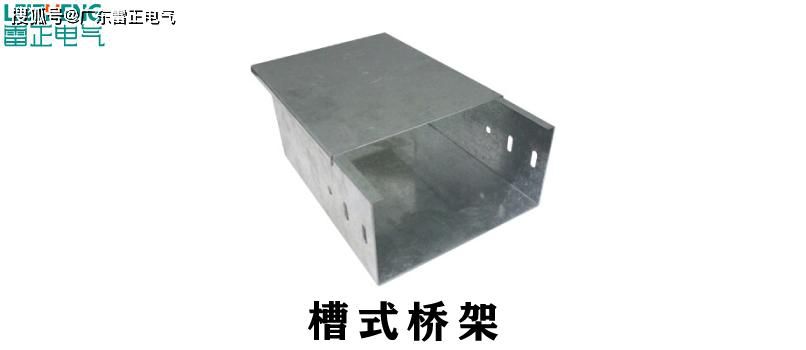

槽式電纜橋架：槽式電纜橋架是一種全封閉型電纜橋架。它最適用于 敷設 計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

梯級式、托盤式、槽式電纜橋架各自優缺點：梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。

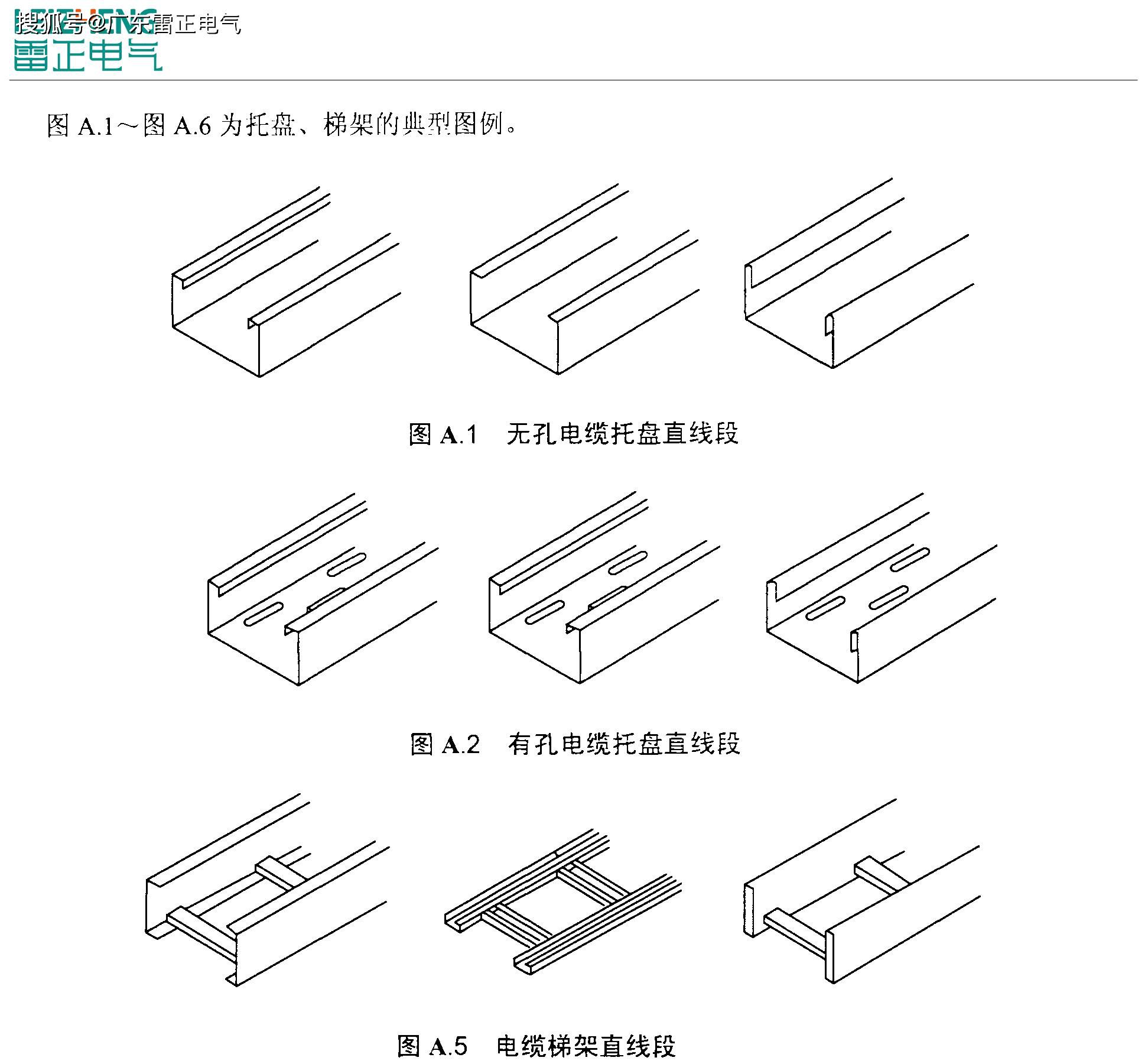

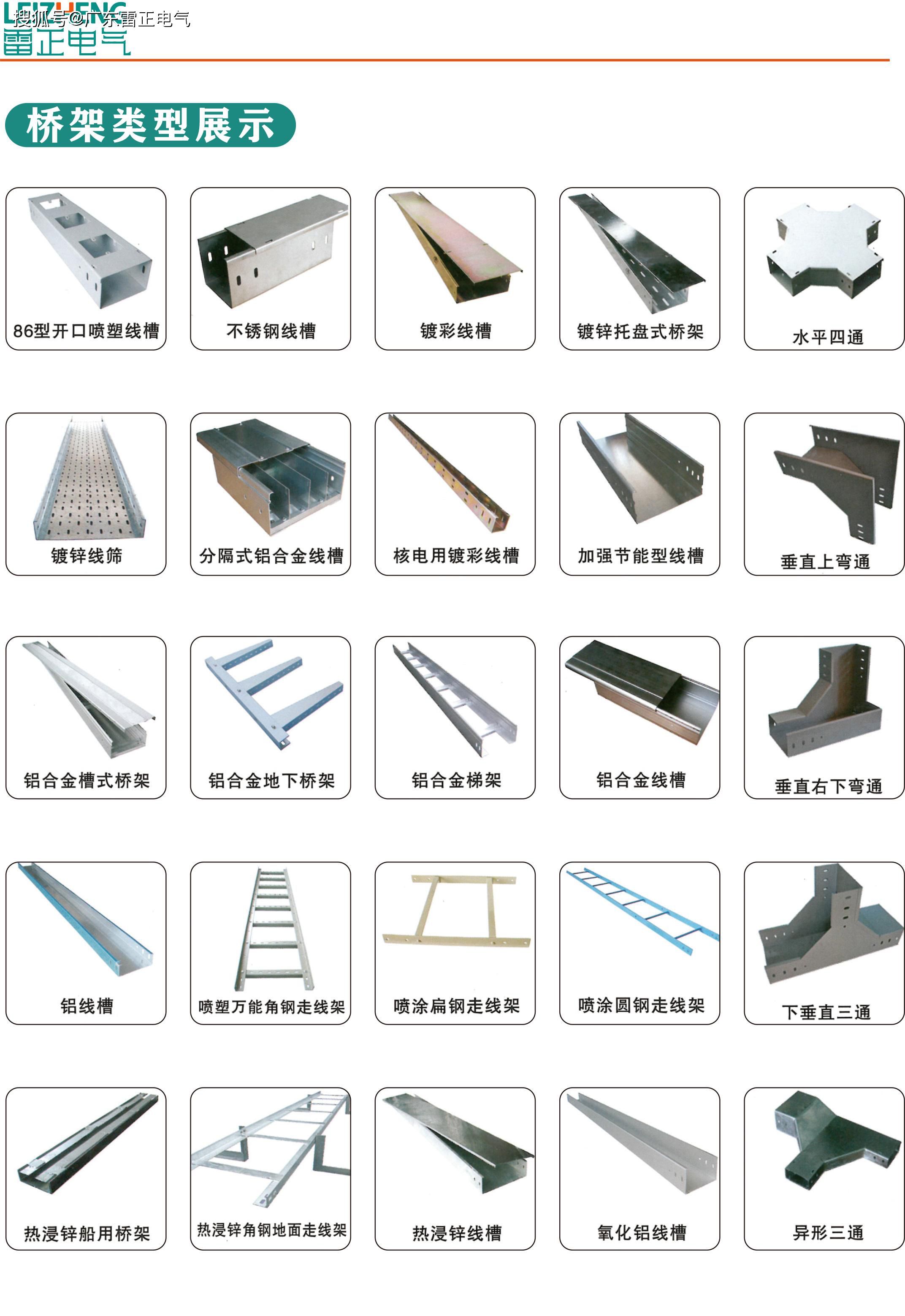

更多橋架型號圖示：

橋架主要材質分類圖示：

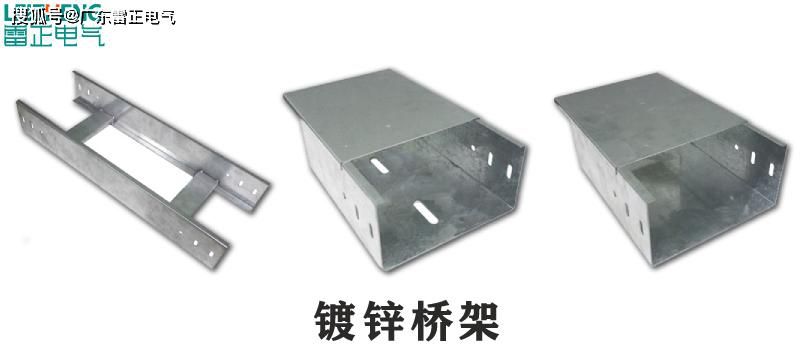

鍍鋅橋架：

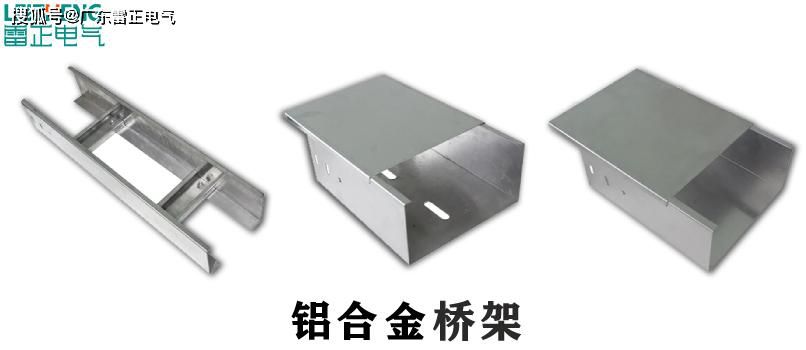

鋁合金橋架：

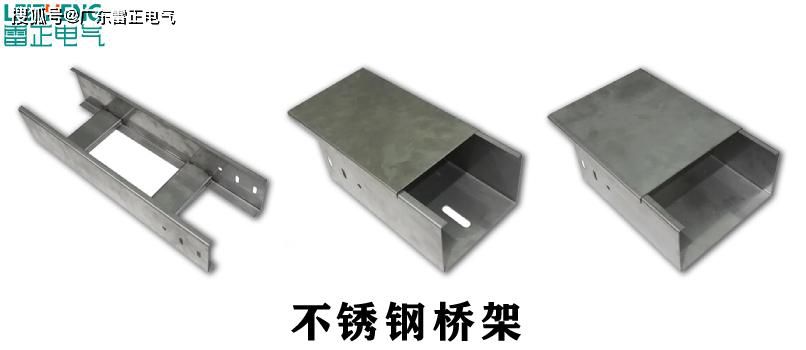

不銹鋼橋架：

橋架主要表面處理方式分類：

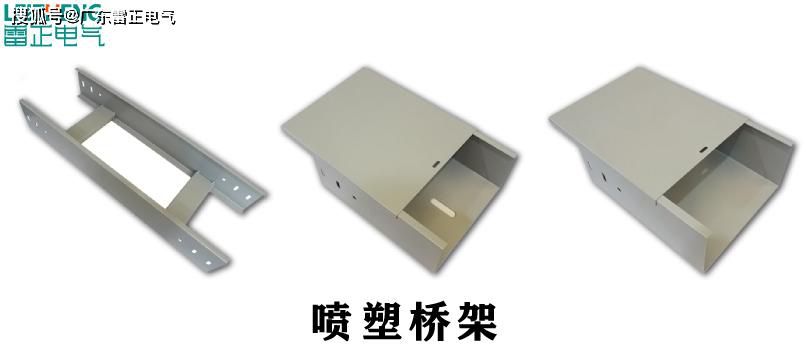

噴塑橋架：

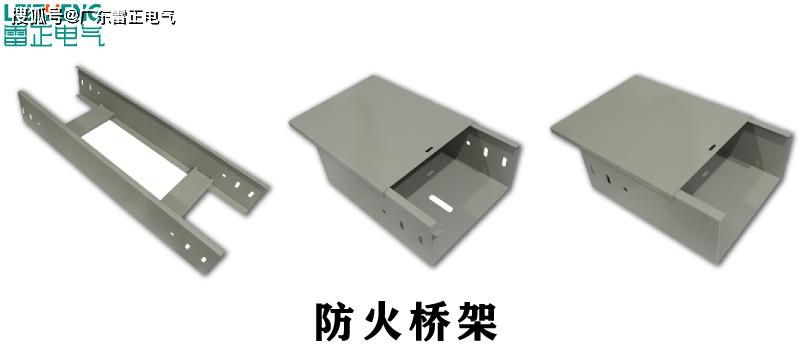

防火橋架：

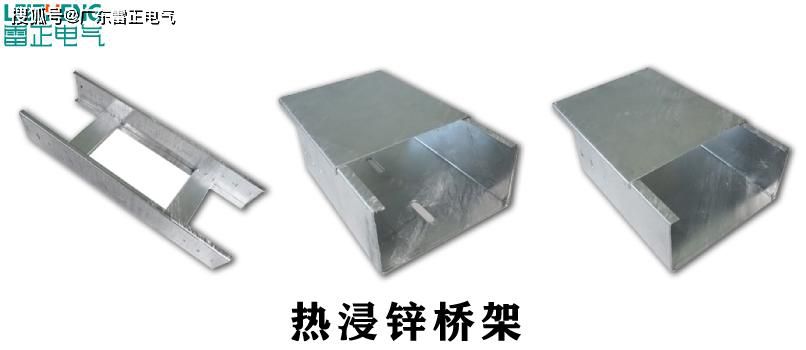

熱浸鋅橋架：

以上便是橋架圖片大全介紹，對電纜橋架不熟悉的小伙伴希望看完以后能幫助到大家。如果還有疑問可以通過PC端查看本文章下的更多內容。
