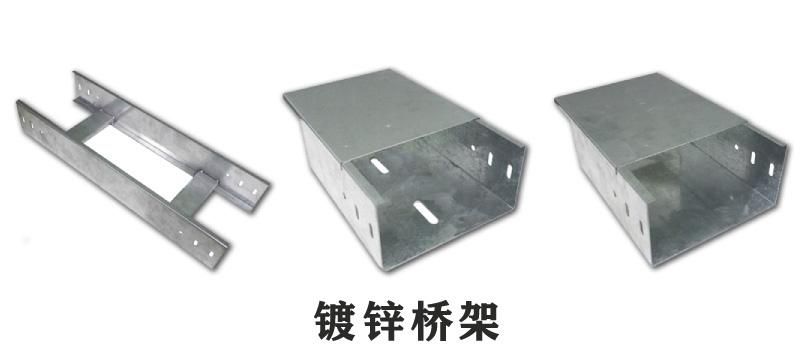

電纜橋架是由支架、托臂以及安裝配件組成，它既可以獨立架設，也可以敷設在建筑物或者管廊上，是一種能保護電纜不受外界因素破壞，同時保障我們?nèi)粘Ｓ秒姲踩慕ㄖ牧?。在地下停車?chǎng)、商場、超市等地方都可以看到它們的身影。

但是很多朋友都不是很了解電纜電纜橋架安裝規范標準？今天我們就來說一下這個問題。

電纜橋架歸于一款為保護電纜而衍生的產品，它能夠保護電纜在正常通電運作的情況下不被外界環境和不定要素影響和損壞，然后保證用電、供電安全。

電纜橋架由支架、托臂和設備附件組成。橋架在建筑物內能夠獨立架起，也能夠設備敷設在各樣的建筑物和支架上，悉數零件都通過鍍鋅處理，無論是設備在室內或是室外都有很好的防腐作用。

電纜橋架需要怎樣安裝

1、適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。

2、濟南電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。

3、由支、吊、托架支撐的托盤(槽)或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。

4、金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地(PE)或接零(PEN)可靠，且必須符合下列規定：

5、金屬電纜橋架及支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接;

6、非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2;

7、鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

8、電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

9、電纜橋架處如有防火要求的場所，應采取防火隔離措施。
