電氣施工圖所涉及的內容往往根據建筑物不同的功能而有所不同，主要有建筑供配電、動力與照明、防雷與接地、建筑弱電等方面，用以表達不同的電氣設計內容。

一 電氣施工圖的特點

（1） 建筑電氣工程圖大多是采用統一的圖形符號并加注文字符號繪制而成的。 （2） 電氣線路都必須構成閉合回路。 （3） 線路中的各種設備、元件都是通過導線連接成為一個整體的。（4）在進行建筑電氣工程圖識讀時應閱讀相應的土建工程圖及其他安裝工程圖，以了解相互間的配合關系。 （5） 建筑電氣工程圖對于設備的安裝方法、質量要求以及使用維修方面的技術要求等往往不能完全反映出來，所以在閱讀圖紙時有關安裝方法、技術要求等問題，要參照相關圖集和規范。

二電氣施工圖的組成

（1） 圖紙目錄與設計說明

包括圖紙內容、數量、工程概況、設計依據以及圖中未能表達清楚的各有關事項。如供電電源的來源、供電方式、電壓等級、線路敷設方式、防雷接地、設備安裝高度及安裝方式、工程主要技術數據、施工注意事項等。

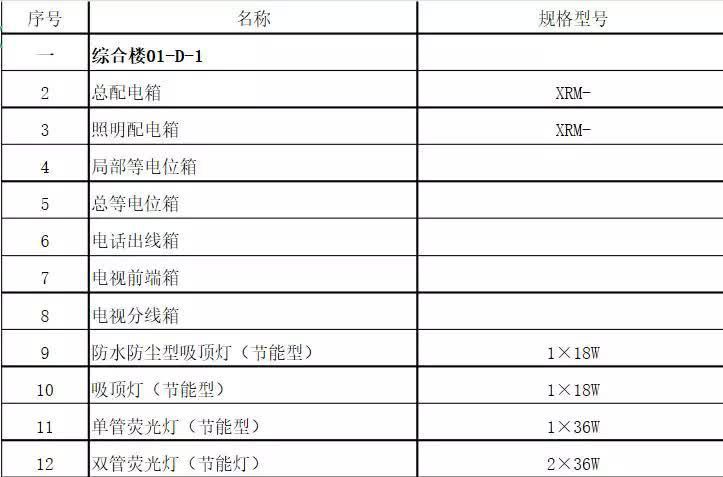

（2） 主要材料設備表 包括工程中所使用的各種設備和材料的名稱、型號、規格、數量等，它是編制購置設備、材料計劃的重要依據之一。

（3） 系統圖 是平面圖的一個補充，它與平面圖相輔相成，是指導施工的重要部分。

如變配電工程的供配電系統圖、照明工程的照明系統圖、電纜電視系統圖等。系統圖反映了系統的基本組成、主要電氣設備、元件之間的連接情況以及它們的規格、型號、參數等。16G圖集下載

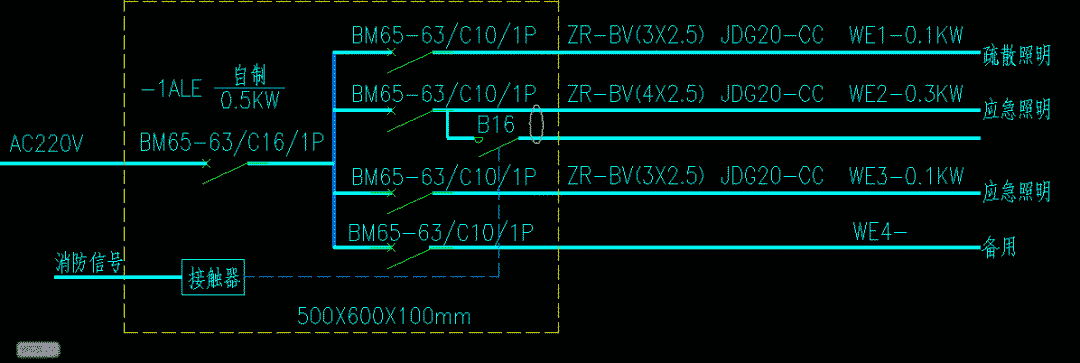

照明系統圖

消防系統圖

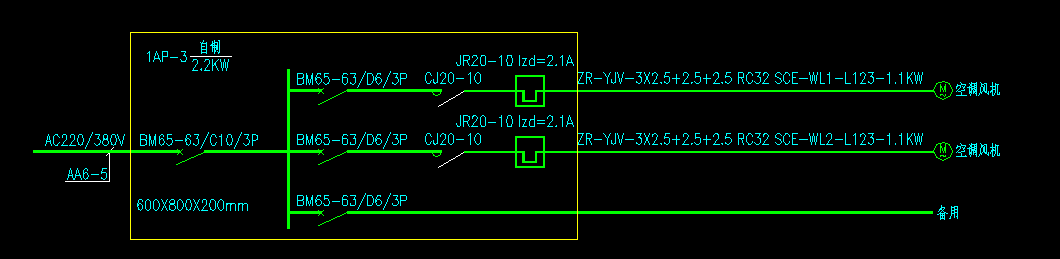

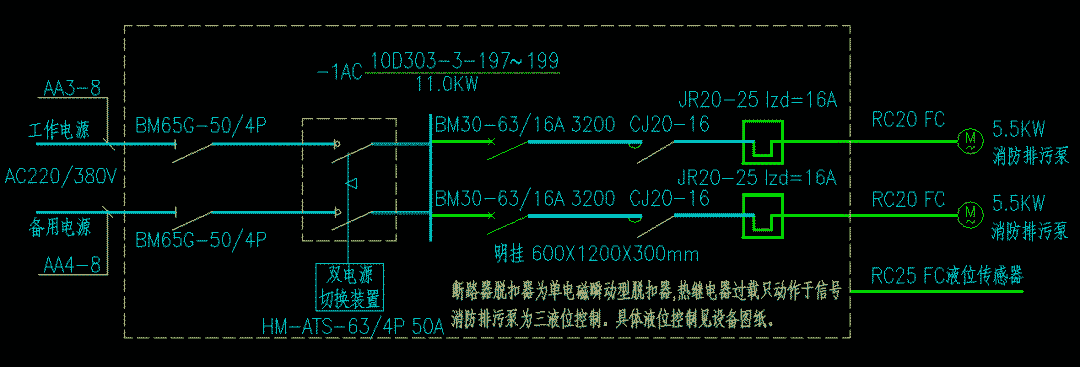

動力系統圖

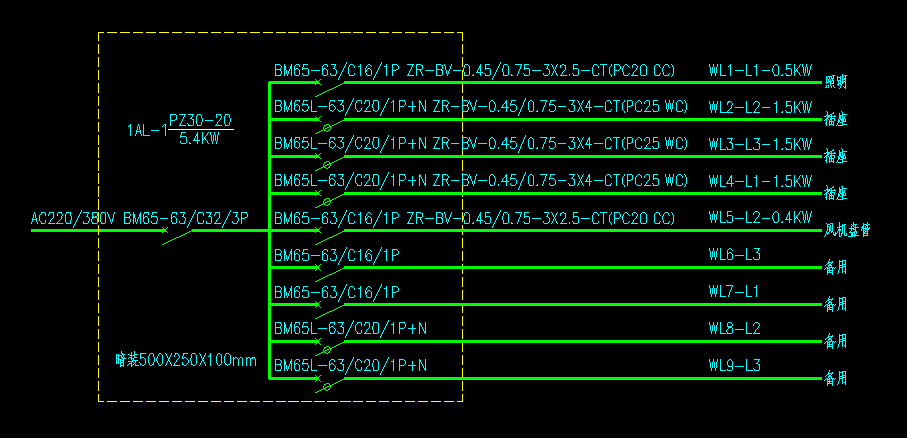

系統圖主要是由電源電壓、總開關、分路開關、導線規格、穿管規格、敷設方式、回路編號、回路容量組成。

系統圖的組成

（4） 平面布置圖 是系統圖的的一個補充，它與系統圖一一對應 ，是指導施工的重要部分。

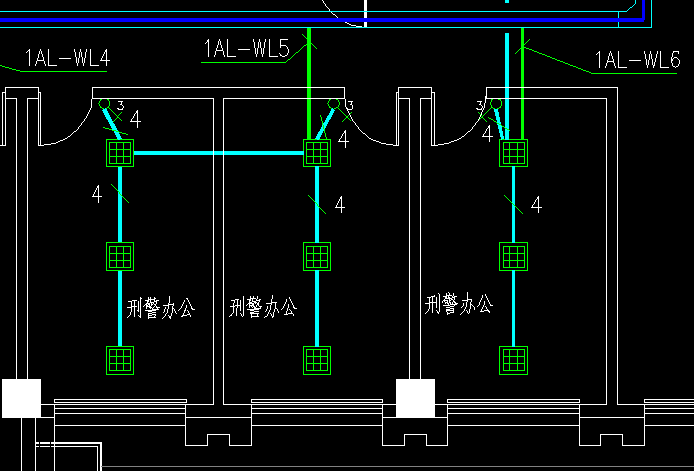

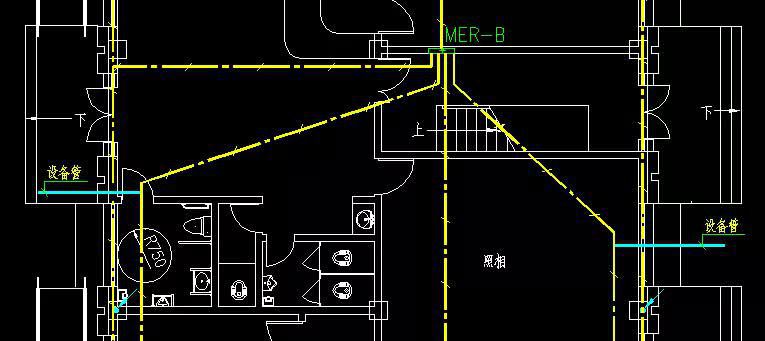

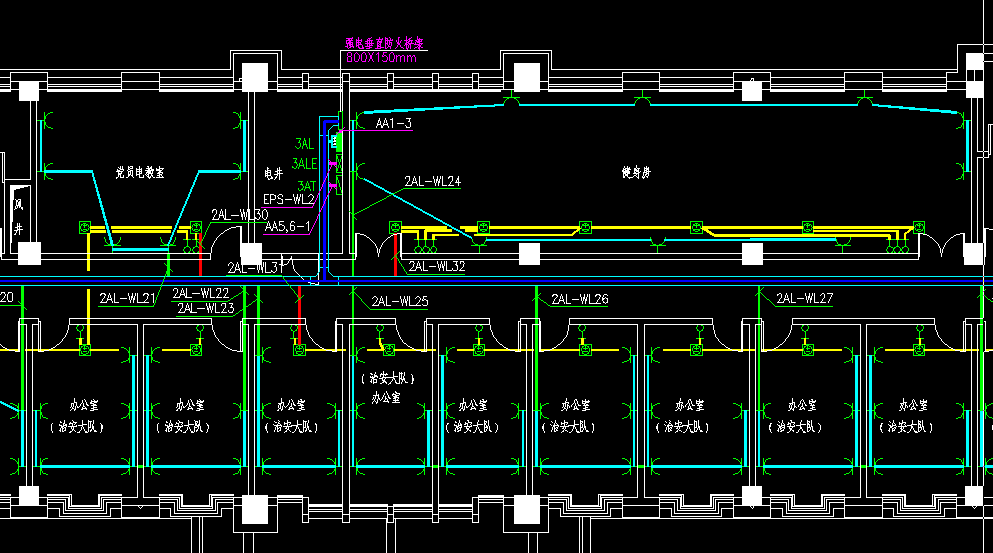

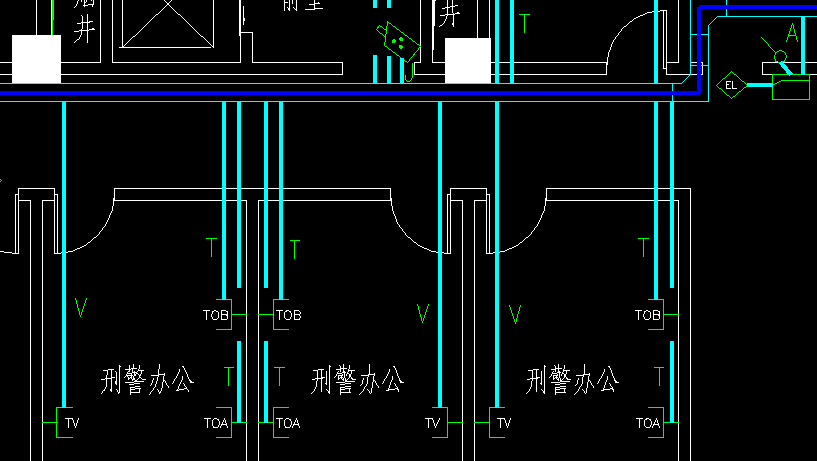

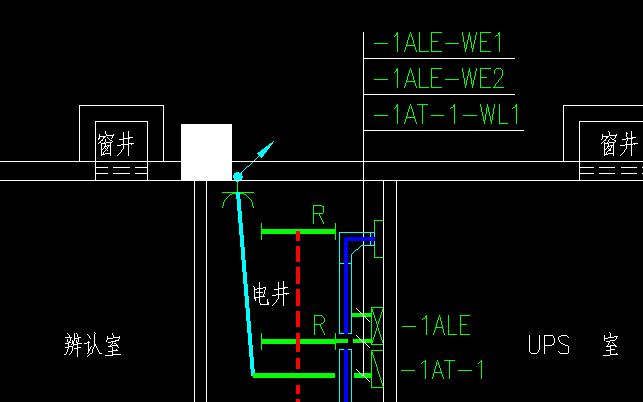

平面布置圖是電氣施工圖中的重要圖紙之一，如變、配電所電氣設備安裝平面圖、照明平面圖、防雷接地平面圖等，用來表示電氣設備的編號、名稱、型號及安裝位置、線路的起始點、敷設部位、敷設方式及所用導線型號、規格、根數、管徑大小等。通過閱讀系統圖，了解系統基本組成之后，就可以依據平面圖編制工程預算和施工方案，然后組織施工。 平面圖通常分為：照明平面、動力平面、消防平面、弱電平面、防雷平面、接地平面。

照明平面

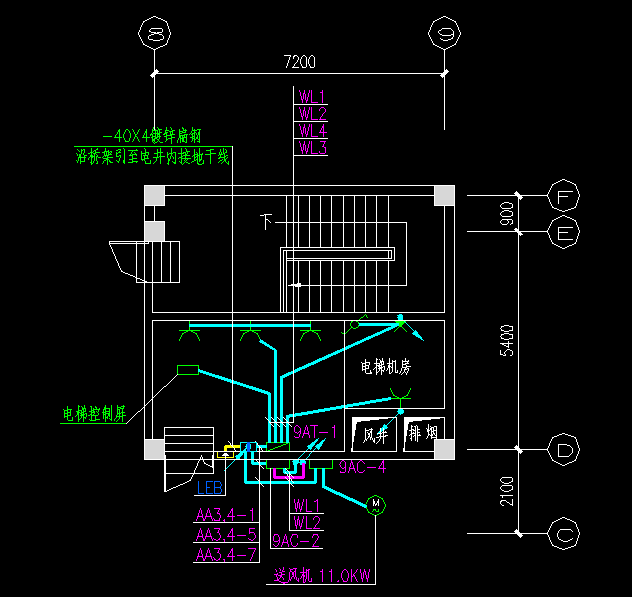

動力平面

消防平面

防雷平面

接地平面平面圖主要是由設備、配電箱、與設備連接導線、回路編號構成的

（5） 控制原理圖

包括系統中各所用電氣設備的電氣控制原理，用以指導電氣設備的安裝和控制系統的調試運行工作。

（6） 安裝接線圖 包括電氣設備的布置與接線，應與控制原理圖對照閱讀，進行系統的配線和調校。

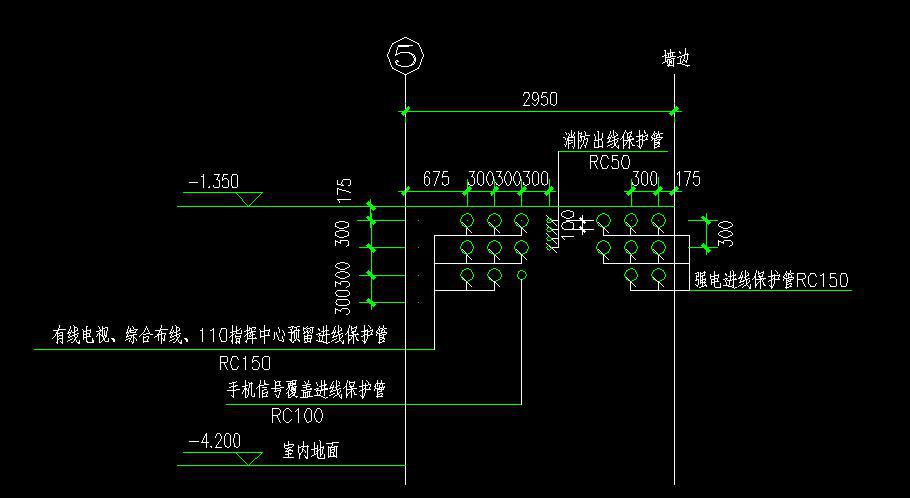

（7） 安裝大樣圖（詳圖） 安裝大樣圖是詳細表示電氣設備安裝方法的圖紙，對安裝部件的各部位注有具體圖形和詳細尺寸，是進行安裝施工和編制工程材料計劃時的重要參考。

大樣圖三電氣施工圖的閱讀方法

（1） 熟悉電氣圖例符號，弄清圖例、符號所代表的內容。常用的電氣工程圖例及文字符號可參見國家頒布的《電氣圖形符號標準》。 （2） 針對一套電氣施工圖，一般應先按以下順序閱讀，然后再對某部分內容進行重點識讀。 ① 看標題欄及圖紙目錄 了解工程名稱、項目內容、設計日期及圖紙內容、數量等。 ② 看設計說明 了解工程概況、設計依據等，了解圖紙中未能表達清楚的各有關事項。 ③ 看設備材料表 了解工程中所使用的設備、材料的型號、規格和數量。 ④ 看系統圖 了解系統基本組成，主要電氣設備、元件之間的連接關系以及它們的規格、型號、參數等，掌握該系統的組成概況。 ⑤ 看平面布置圖 如照明平面圖、防雷接地平面圖等。了解電氣設備的規格、型號、數量及線路的起始點、敷設部位、敷設方式和導線根數等。平面圖的閱讀可按照以下順序進行：電源進線總配電箱干線支線分配電箱電氣設備。 ⑥ 看控制原理圖 了解系統中電氣設備的電氣自動控制原理，以指導設備安裝調試工作。 ⑦ 看安裝接線圖 了解電氣設備的布置與接線。 ⑧ 看安裝大樣圖 了解電氣設備的具體安裝方法、安裝部件的具體尺寸等。

(3) 抓住電氣施工圖要點進行識讀 在識圖時，應抓住要點進行識讀，如： ① 在明確負荷等級的基礎上，了解供電電源的來源、引入方式及路數； ② 了解電源的進戶方式是由室外低壓架空引入還是電纜直埋引入； ③ 明確各配電回路的相序、路徑、管線敷設部位、敷設方式以及導線的型號和根數； ④ 明確電氣設備、器件的平面安裝位置。

(4) 結合土建施工圖進行閱讀 電氣施工與土建施工結合得非常緊密，施工中常常涉及各工種之間的配合問題。電氣施工平面圖只反映了電氣設備的平面布置情況，結合土建施工圖的閱讀還可以了解電氣設備的立體布設情況。 (5) 熟悉施工順序，便于閱讀電氣施工圖。如識讀配電系統圖、照明與插座平面圖時，就應首先了解室內配線的施工順序。 ① 根據電氣施工圖確定設備安裝位置、導線敷設方式、敷設路徑及導線穿墻或樓板的位置； ② 結合土建施工進行各種預埋件、線管、接線盒、保護管的預埋； ③ 裝設絕緣支持物、線夾等，敷設導線； ④ 安裝燈具、開關、插座及電氣設備； ⑤ 進行導線絕緣測試、檢查及通電試驗； ⑥ 工程驗收。

（6） 識讀時，施工圖中各圖紙應協調配合閱讀 對于具體工程來說，為說明配電關系時需要有配電系統圖；為說明電氣設備、器件的具體安裝位置時需要有平面布置圖；為說明設備工作原理時需要有控制原理圖；為表示元件連接關系時需要有安裝接線圖；為說明設備、材料的特性、參數時需要有設備材料表等。這些圖紙各自的用途不同，但相互之間是有聯系并協調一致的。在識讀時應根據需要，將各圖紙結合起來識讀，以達到對整個工程或分部項目全面了解的目的。

三常用電氣施工圖介紹

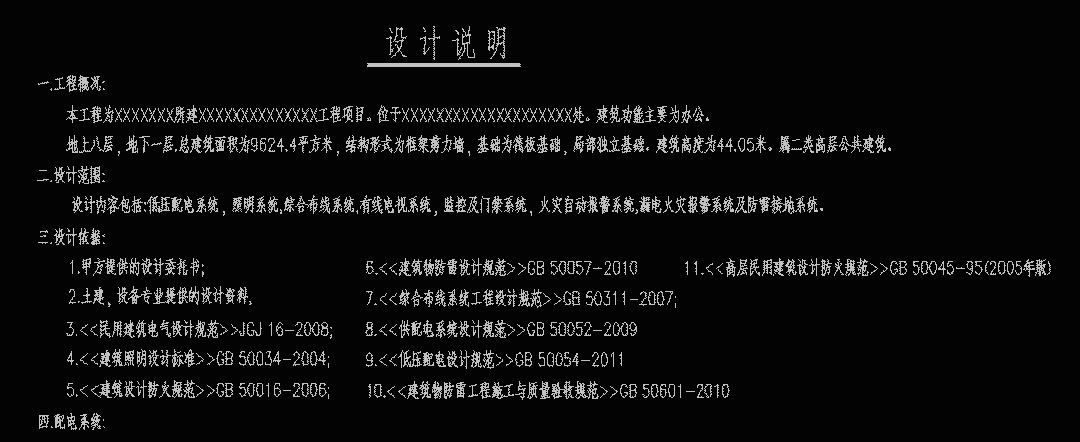

設計說明：

設計說明一般是一套電氣施工圖的第一張圖紙，主要包括：（1） 工程概況;（2） 設計依據;（3） 設計范圍;（4） 供配電設計;（5） 照明設計;（6） 線路敷設;（7） 設備安裝;（8） 防雷接地;（9） 弱電系統;（10） 施工注意事項。 識讀一套電氣施工圖，應首先仔細閱讀設計說明，通過閱讀，可以了解到工程的概況、施工所涉及到的內容、設計的依據、施工中的注意事項以及在圖紙中未能表達清楚的事宜。 下面的例子是某公寓的電氣設計說明，通過它來初步了解電氣施工圖的設計說明。

設計說明一、設計依據 1、《民用建筑電氣設計規范》（JGJ/T 16—92）； 2、《建筑物防雷設計規范》（GB 50057—94 2000年版）； 3、《有線電視系統工程技術規范》（GB 50200—94）； 4、其他有關國家及地方的現行規程、規范及標準。

二、設計內容 本工程電氣設計項目包括380V/220V供配電系統、照明系統、防雷接地系統和電視電話系統。

三、供電系統 1、供電方式 本工程擬由小區低壓配電網引來380V/220V三相四線電源，引至住宅首層總配電箱，再分別引至各用電點；接地系統為TN-C-S 系統，進戶處零線須重復接地，設專用PE線，接地電阻不大于4Ω；本工程采用放射式供電方式。 2、線路敷設 低壓配電干線選用銅芯交聯聚乙烯絕緣電纜（YJV）穿鋼管埋地或沿墻敷設；支干線、支線選用銅芯電線（BV）穿鋼管沿建筑物墻、地面、頂板暗敷設。

四、照明部分 1、本工程按普通住宅設計照明系統。 2、所有熒光燈均配電子鎮流器。3、衛生間插座采用防水防濺型插座；戶內低于1.8m的插座均采用安全型插座。4、各照明器具的安裝高度詳見主要設備材料表。

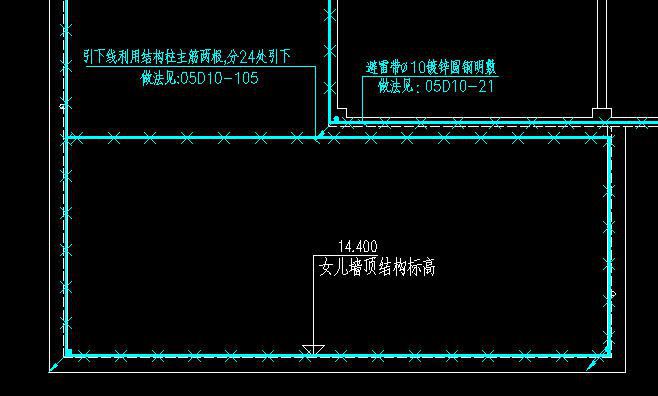

五、防雷接地系統 1、本工程按民用三類建筑防雷要求設置防雷措施，利用建筑物金屬體做防雷及接地裝置，在女兒墻上設人工避雷帶，利用框架柱內的兩根對角主鋼筋做防雷引下線，并利用結構基礎內鋼筋做自然接地體，所有防雷鋼筋均焊接連通，屋面上所有金屬構件和設備均應就近用10鍍鋅圓鋼與避雷帶焊接連通，接地電阻不大于4Ω，若實測大于此值應補打接地極直至滿足要求；具體做法詳見相關圖紙。 2、本工程設總等電位聯接。應將建筑物的PE干線、電氣裝置接地極的接地干線、水管等金屬管道、建筑物的金屬構件等導體作等電位聯接。等電位聯結做法按國標02D501—2 《等電位聯接安裝》。3、所有帶洗浴設備的衛生間均作等電位聯接，具體做法參見98ZD501—51、52。 4、過電壓保護：在電源總配電柜內裝第一級電涌保護器(SPD)。5、本工程接地形式采用TNCS系統，電源在進戶處做重復接地，并與防雷接地共用接地極。

六、電話、寬帶系統1、電話電纜由室外穿管埋地引入首層的電話組線箱，再引至各個用戶點；2、電話系統的管線、出線盒均為暗設，管線規格型號見系統圖。

七、共用天線電視系統 1、電視電纜由室外穿管埋地引入首層的電視前端箱，再分配到各用戶分網； 2、電視系統的管線、出線盒均為暗設，管線規格型號見系統圖。

八、安裝方式

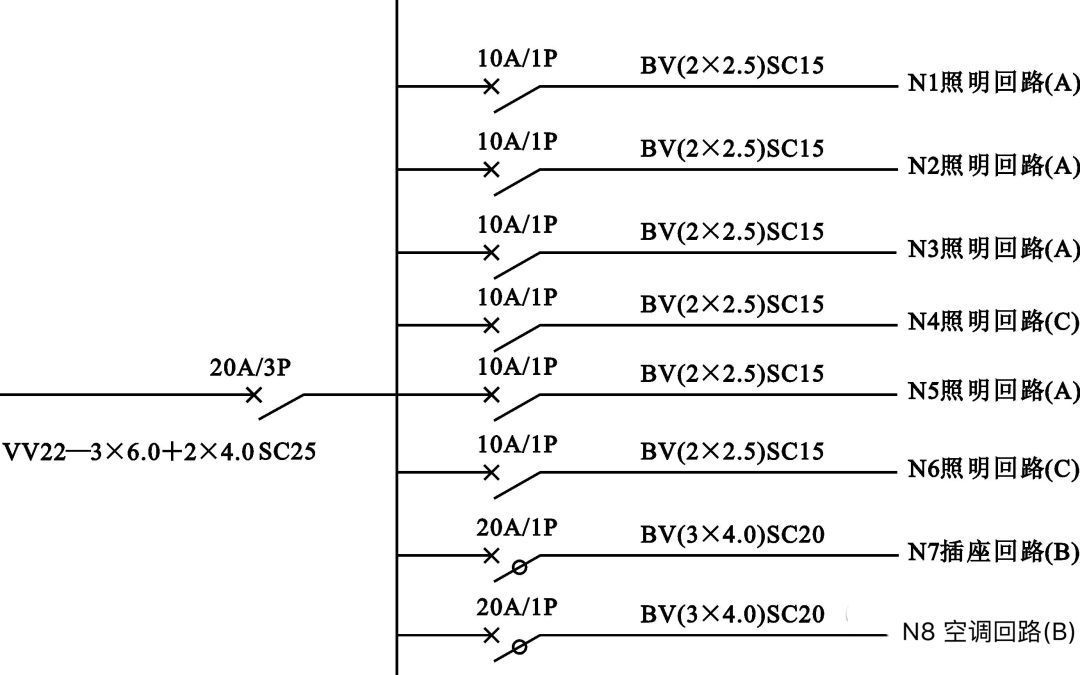

九、其他 施工中應與土建密切配合，做好預留、預埋工作，嚴格按照國家有關規范、標準施工，未盡事宜在圖紙會審及施工期間另行解決，變更應經設計單位認可。 照明配電系統圖是用圖形符號、文字符號繪制的，用以表示建筑照明配電系統供電方式、配電回路分布及相互聯系的建筑電氣工程圖，能集中反映照明的安裝容量、計算容量、計算電流、配電方式、導線或電纜的型號、規格、數量、敷設方式及穿管管徑、開關及熔斷器的規格型號等。通過照明系統圖，可以了解建筑物內部電氣照明配電系統的全貌，它也是進行電氣安裝調試的主要圖紙之一。

例如，所示為某商場樓層配電箱照明配電系統圖
