今天來帶大家認識電線的區分 火線 地線 零線

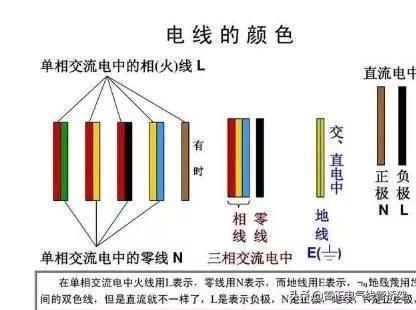

按照接線標準

火線(L)顏色須用紅色、黃色、綠色

零線(N)顏色須用黑色、藍色

地線(PE)顏色須用黃、綠雙色線

面對3孔插座，左零，右火，中間地

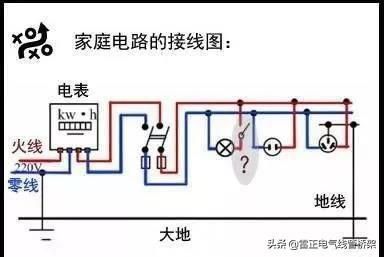

家庭電路中零線、火線的判斷方法

1、通電，用電筆測，會亮的全是火線。

2、將總開關處的零線斷開，只接通火線，將家中的燈打在開的位置，用電筆測，剛才不亮，現在亮的全是零線，剩下不亮的全是地線。

最簡單的方法：用電筆確定火線后,分別用兩根裸線和火線接在220V燈泡上,從亮度上就可以區別零和地.亮的是零,稍暗的是地。（要注意安全呦）

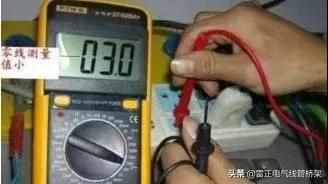

利用萬用表判斷火線和零線

將萬用表置于交流檔500v，手捏一表筆，另一表筆分別觸接電源線，有電壓高的是火線，低的是零線，電壓為0的是地線。

要是交流檔打的是對的，電壓要比實際值小，要是一不小心打錯到了電阻檔，你就會和萬用表一起掛掉呦

小貼士：零線對地電阻小于4歐為可靠接地。用萬用表置于交流檔地250v測火線與零線、火線與地線的壓差，兩值相差在5v以下為可靠接地。

零線和地線接錯的后果

一、因為是交流電，所以火和零互換對電器沒什么影響。面對3孔插座，左零，右火，主要是維修時使用。

二、零和地接反或混接，這種情況比較危險。因為地線如果接到零線上，會導致設備外殼帶電。（一般設備正常時外殼幾乎不帶電）

三、進戶的地線可以臨時做零線用（這樣電表不轉，屬于偷電），但如果你想做長久的用，有許多不利因素，如：由于接地點環境的變化（雷雨、濕度等）導致電壓不穩；變電所因素使火線對地電壓達到380V等，都能導致用電設備很容易受到影響及嚴重損壞。
