當然有效果！只要是漏電了！漏電保護器都會跳閘的！

家用的帶漏電保護功能的斷路器有兩種。

第一種是小型漏電，它具有過載保護，短路保護和漏電保護功能，符合GB/T16917.1標準。

第二種是漏電保護開關，它只有漏電保護功能，符合GB/T16916.1標準。這兩種開關都屬于家用及類似場所使用的斷路器，設計為非專業人員使用，且不需要維修。

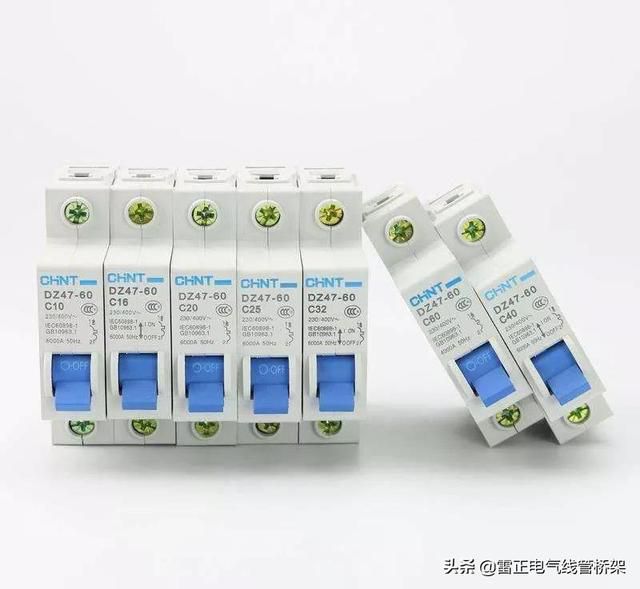

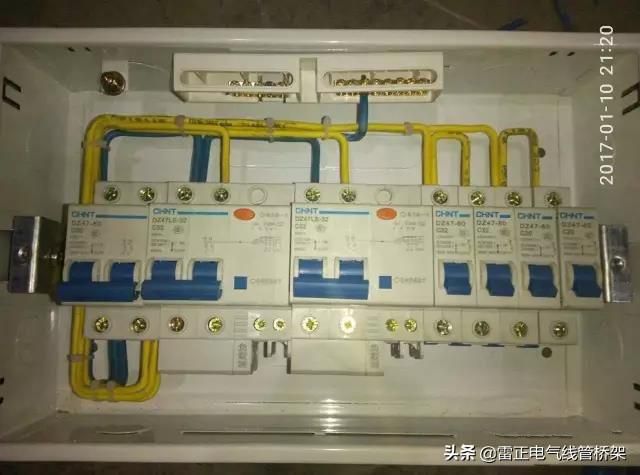

小型漏電大家比較熟悉，平時都叫它漏保。在現在的家庭配電箱中一般都有使用。

第二種漏電保護開關不太常見，但也有使用。由于這兩種開關有的外形相似，所以大家需要注意兩種開關的不同功能。最容易區分二者的方法就是斷路器本體上所標注的標準號不一樣。

那么這兩種漏電斷路器的漏電保護原理又是什么？

當電器的電源線對電器的外殼或裸露導電部件產生漏電時，人體觸及到這些部件，電流會經過人體流向大地，漏電斷路器里的零序電流互感器就會檢測到線路中電流的矢量合不再為零（正常時是零），此時剩余電流繼電器就會動作，驅動脫扣機構將斷路器跳閘。這是電器未接地時的保護情況。

再說一下電器外殼接地時的保護情況。當電器的電源線對電器外殼或裸露導電部件漏電時，電流會經過地線流向大地，此時漏電斷路器的零序電流互感器會檢測到線路中電流矢量合不再為零。剩余電流繼電器同樣會動作，開關同樣會跳閘保護。

但是有接地線和沒有接地線是有一點區別的！我們來說說區別在哪里？

1、有接地線的情況下:

廚房電器或者熱水器等等用電設備漏電了！在有接地線的情況下，插頭插進插座的瞬間，漏電保護器直接就跳閘了，送不上電，不會傷害到人體！

2、沒有接地線的情況下:

最簡單的，鐵制外殼的用電設備。火線直接接到外殼了，而零線沒有接觸到外殼，正好放在木質茶幾或者桌子上面！而電源線只有零線火線沒有接地！那在手沒有觸摸到這個用電設備的時候是不會跳閘的！因?yàn)闆](méi)有和大地形成回路！但在手指觸摸到金屬外殼！瞬間就會電你一下！形成回路了！然后漏電保護器才會跳閘！

也就是說：有地線不會被電，直接就會斷電，沒地線會被電一下才斷電！

在條件允許的情況下，希望大家還是把接地線接好！即使有漏電保護器！嚇一跳估計心里也不舒服。
