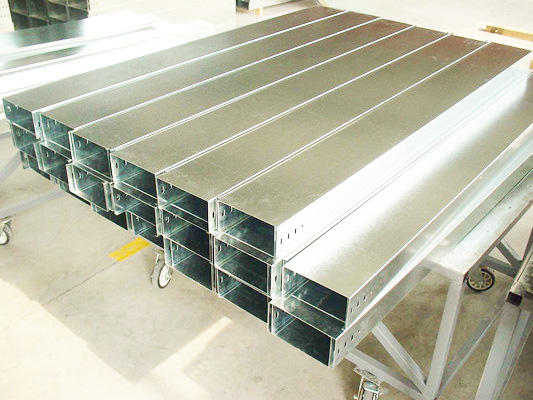

電纜橋架型號主要分為：槽式、梯式、托盤式

材質主要有：鍍鋅、鋁合金、不銹鋼等…

很多消費者消費者在選購橋架的時候，不知道如何選擇橋架厚度，橋架的厚度主要影響置放電纜的重量，橋架厚度選擇需要按照下面最小允許厚度標準，所以橋架厚度允許的偏差只需要滿足最小允許厚度標準以上就可以安全使用。

橋架的厚度可以分為兩個標準：國家標準和非國家標準

• 非國家標準屬于行業標準，廠家可以根據客戶實際需要來制定符合安全要求的厚度。



• 國家標準指所使用橋架規格必須對應國家制定的厚度標準的硬性要求，符合國家標準厚度的橋架在穩定性和安全性會有保障。

非國家標準橋架最小允許厚度：

• 當電纜橋架寬度：~<100mm-150mm<~，厚度選擇0.8mm或者1.0mm
• 當電纜橋架寬度：~<150mm-400mm<~，厚度選擇1.2mm或者1.5mm
• 當電纜橋架寬度：~<400mm-600mm<~，厚度選擇1.5mm或者1.8mm
• 當電纜橋架寬度：~<600mm-12000mm<~，厚度選擇1.8mm或者2.5mm



國家標準橋架最小允許厚度：

根據《鋼制電纜橋架工程技術規程》編號：T/CECS31-2017-3.5.5章規定，橋架厚度最小允許標準如下：

槽式/托盤式橋架板材最小允許厚度標準：

• 電纜橋架寬度<300mm時，厚度選擇1.2mm，蓋板選擇1.0mm
• 300mm≤電纜橋架寬度<500mm時，槽體厚度選擇2.0mm，蓋板選擇1.2mm
• 500mm≤電纜橋架寬度<800mm時，槽體厚度選擇3.0mm，蓋板厚度選擇1.5mm



普通梯式橋架板材最小允許厚度標準：

• 150mm<電纜橋架寬度≤300mm時，厚度選擇1.2mm，蓋板選擇1.0mm
• 300mm＜電纜橋架寬度≤500mm時，槽體厚度選擇1.5mm，蓋板選擇1.5mm
• 500mm≤電纜橋架寬度<800mm~時，槽體厚度選擇2.0mm，蓋板厚度選擇2.0mm
