新買來的浴霸，浴霸怎么安裝才好，浴霸接線又是如何的？浴霸安裝的時候接線要注意哪些事項？

有很多購買浴霸的人問，他動手能力很強，想自己安裝，但是苦于第一次接觸浴霸，根本不知道該怎么辦，而且找浴霸的安裝師傅是要花錢的，也不會像自己一樣愛惜，在加上自己設計，樂趣自然是少不了。那么下面簡單的介紹一下浴霸怎么安裝和如何接線的問題（提醒事項：如果對浴霸不太了解的小伙伴，別逞強，還是交給安裝師傅吧）

浴霸安裝如何接線

浴霸一般來說是有三個開關的，有兩個是控制取暖等的，還一個是控制照明燈的。實際上，僅僅從外面的線是不能保證接線的正確的，弄不好還會燒線路。需要將它打開，（這里要注意的是有些品牌浴霸需要將燈取下才能拆開）

如果浴霸接線錯誤的話一般會出現以下一些問題，一打開就是照明模塊，取暖模塊，排風模塊一起開。要是這樣可以的話，用一根也行。

浴霸安裝步驟

1、首先，做好浴霸安裝的準備工作。家中浴室PVC的吊頂工作做好以后，開工風孔以及安裝好安裝通風窗，一般通風窗的通風管需要在一點五米左右，而且在安裝的時候要注意浴霸安裝位置中心因而通風孔距離不要超過一點三米。

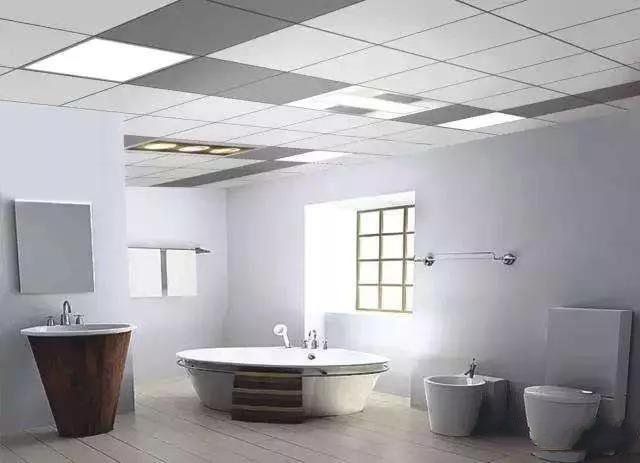

2、其次，確定好浴霸的安裝位置：浴霸安裝的位置應該在浴缸或者是淋浴房的正上方，因此衛浴放的吊頂在使用天花板要使用強度比較好的材料，安裝好浴霸之后，保證浴霸燈燈泡和地面的高度相差二點一到二點三米之間。

3、最后，浴霸安裝流程：吊頂安裝的準備——取下面罩（擰下燈泡，將彈簧從面罩的環上脫下面罩）——接線（用軟線將浴霸以及開關面板連接好）——連接通風管——將箱體推進風孔——固定浴霸燈——安裝面罩。

浴霸安裝供電線路

1、 地線，黃綠相間的那條，在插座上衛浴上方，接在浴霸的外殼。

2、零線，大多數情況是藍色或者黑色，在插座上衛浴下左方，連通接在了五個燈頭的螺口接住上。

3、火線，大多數情況之下是紅色，在插座上位于下右方，連通接在三個開關的一個接柱上。

三個開關，管照明的那個，另一接柱接照明燈頭的中心接柱；二個管取暖的開關，每個的另一接柱接二個取暖燈頭的中心接柱。浴霸接線端子中標有N的接0，其他的四根有兩暖燈，一換氣，一照明，這四根到開關控制按鈕，另外下火線一根到開關，需要注意的是線的顏色要弄清。

浴霸壓線的位置。說明書上面應該有一個接線圖，你要是看不明白的話就找個電工穩當點，這個說起來有點復雜，因?yàn)楹脦赘€的顏色對照的控制開關L1跟插座L買的時候就已經接好了”處是接紅線進入的，插座也就接了火線，插座另一孔接零，開關另一端接燈。

浴霸接線圖

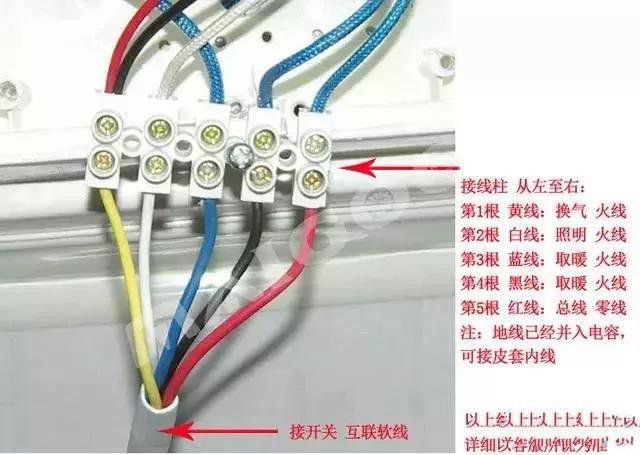

1、傳統四燈浴霸接線圖

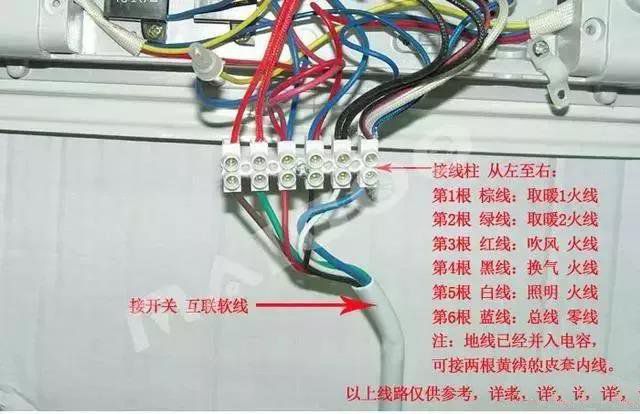

2、碳纖維浴霸接線圖

3、浴霸接線電路圖

廠商的電路圖都沒有具體到怎么接線，樓主動手畫了幾個通俗易懂的。

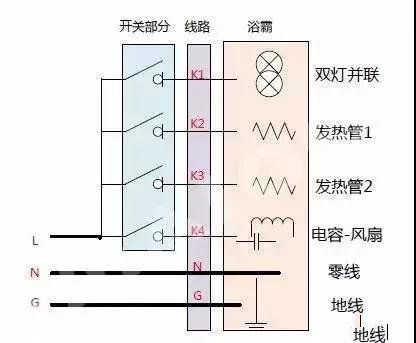

傳統的浴霸一般是這樣接：

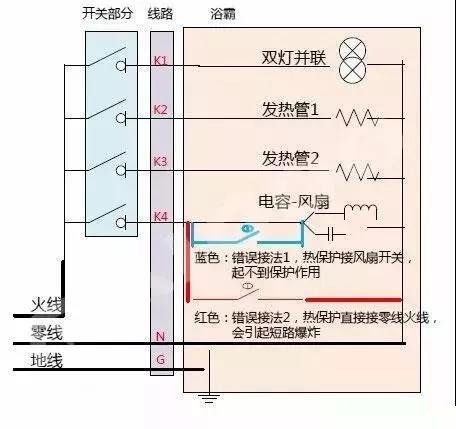

如果照搬到帶熱保護的碳纖維和黃金管浴霸上，就會引起嚴重的問題。

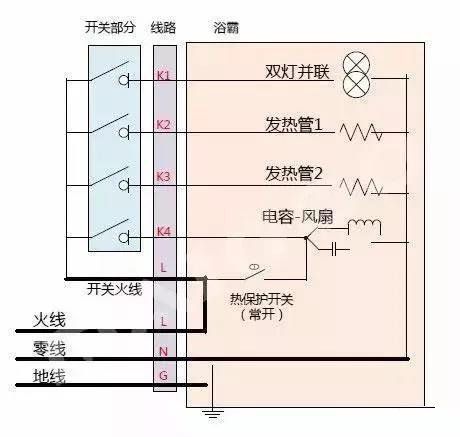

正確的接法應該是這樣…所以，應該是要8根線，不要地線的話至少7根，如果要實現兩個燈單獨控制的話要9根。

家里有這類浴霸的，回去試試看，只開發熱不開風扇，看到時候風扇會自動打開嗎？如果沒有，恭喜你，你的浴霸或者是殘疾或者是接錯了。

如果風扇沒有自動打開，手動打開下，沒反應嗎？恭喜你，你的浴霸殘疾了。

如果手動打開就跳閘，恭喜你，你的浴霸有爆炸的風險。

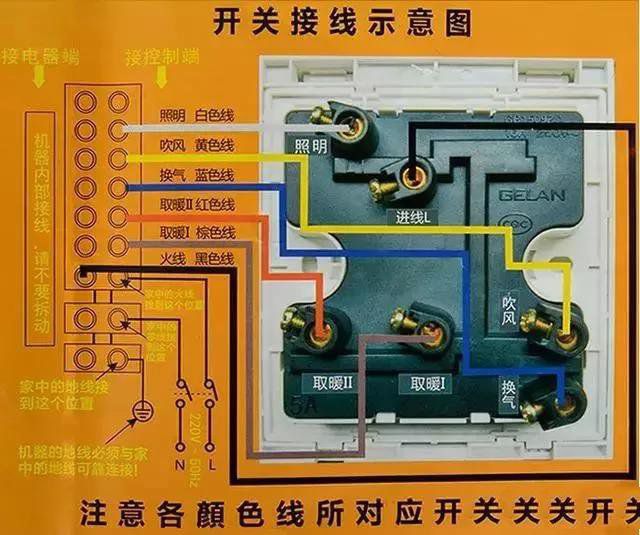

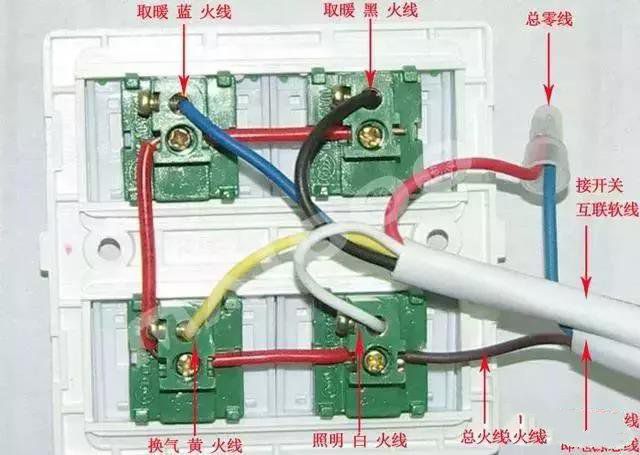

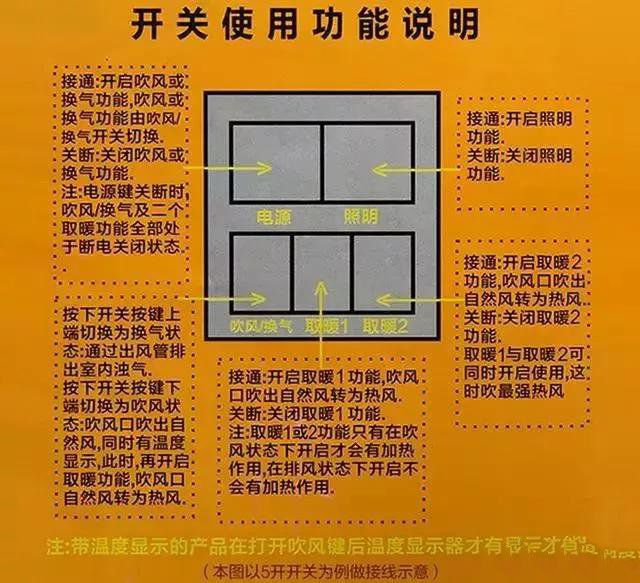

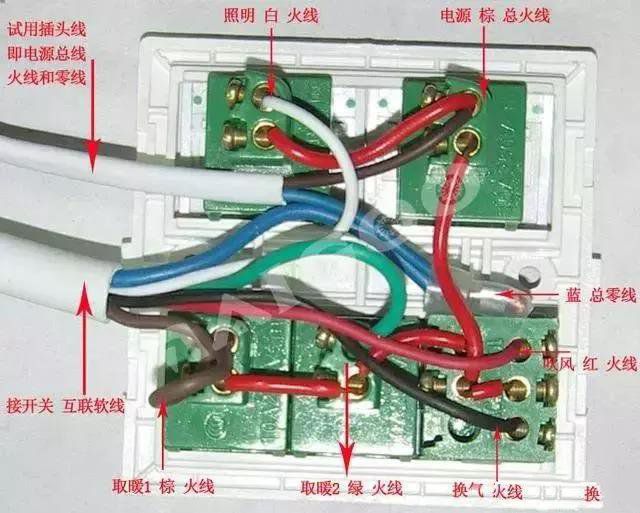

4、浴霸開關接線圖
