在開始第二部分 電壓測試前，中插一個小節中插小節A：

如何在不同的檔位下，選擇萬用表表筆的插孔

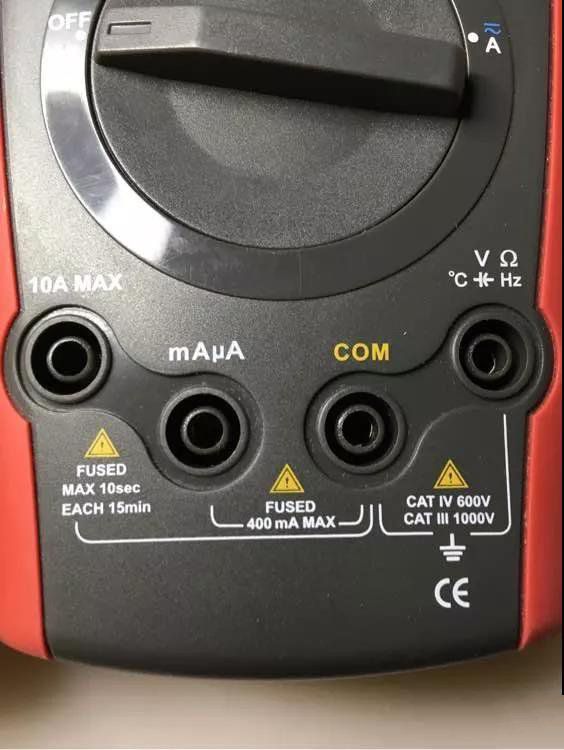

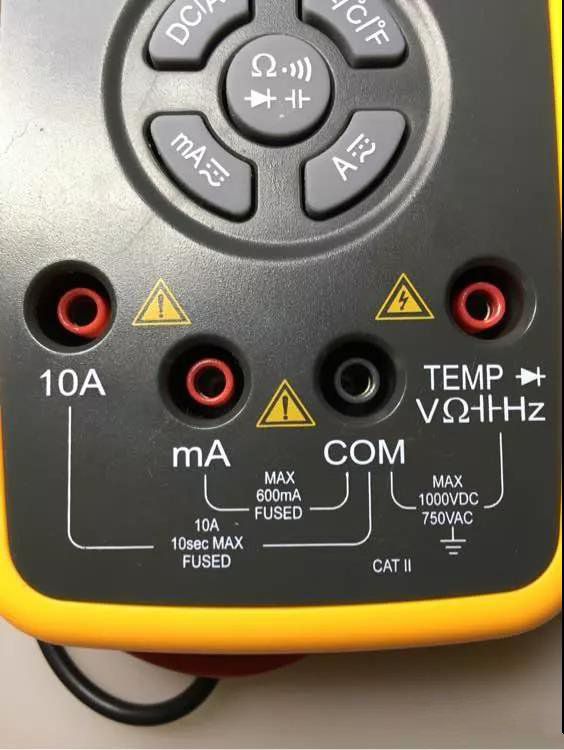

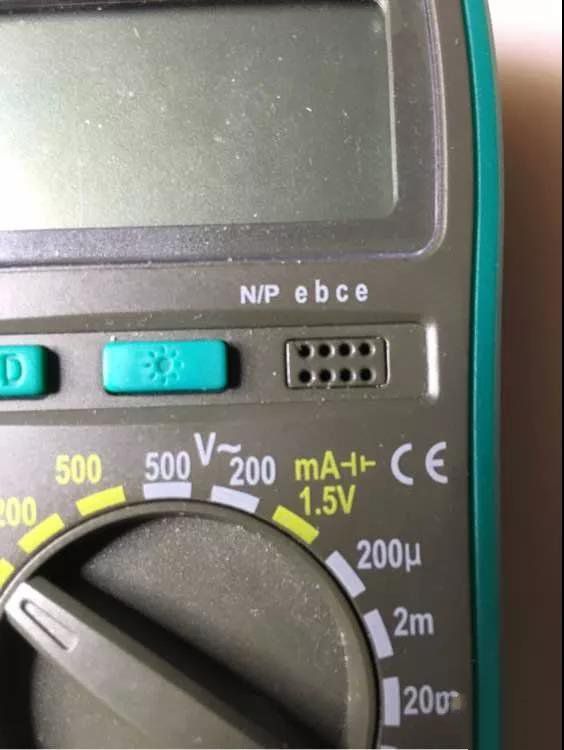

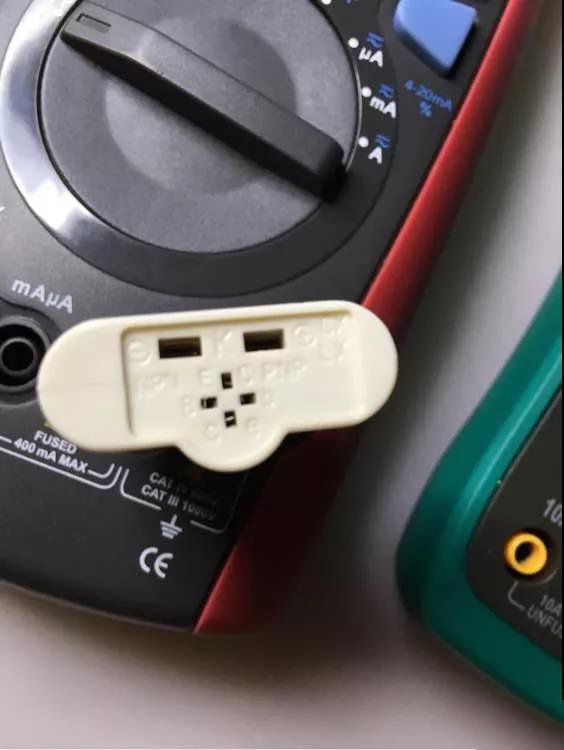

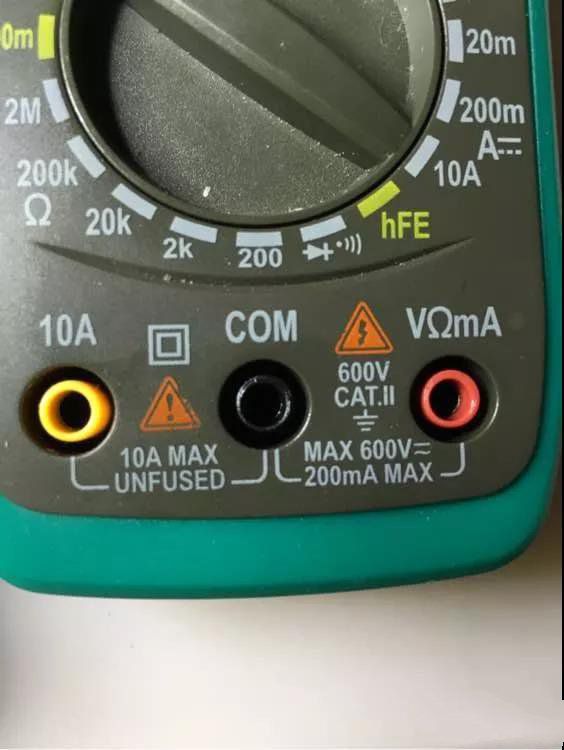

先來看看萬用表上能插的孔

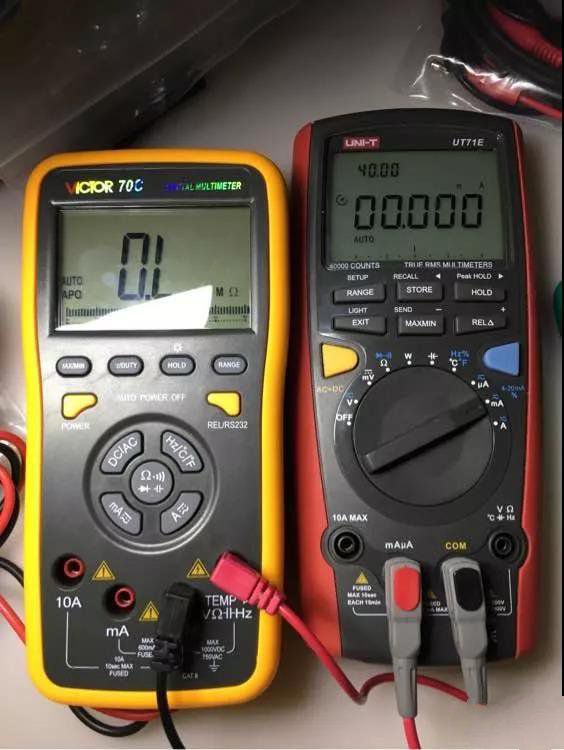

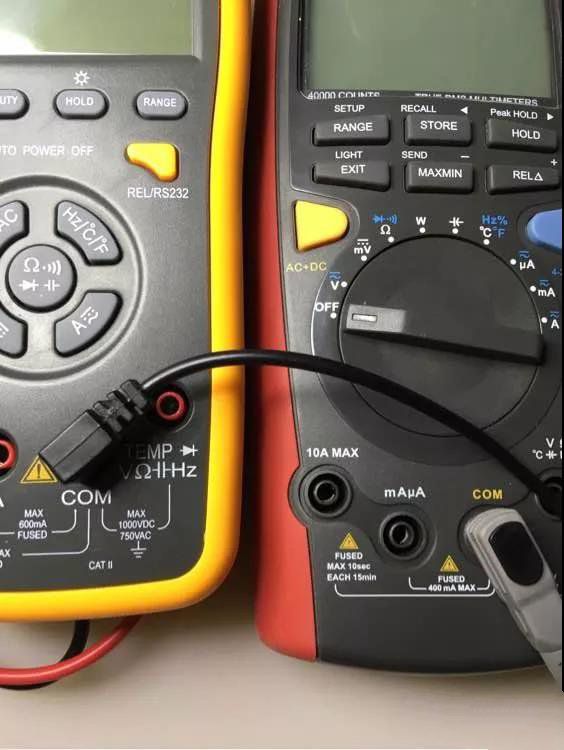

首先 黑筆永遠接COM 孔，是不會有錯的（比如下邊兩臺萬用表的接法

然后，紅筆接哪個孔就要看您使用的是哪個檔位了 如下圖

檔位和接孔的對應關系圖

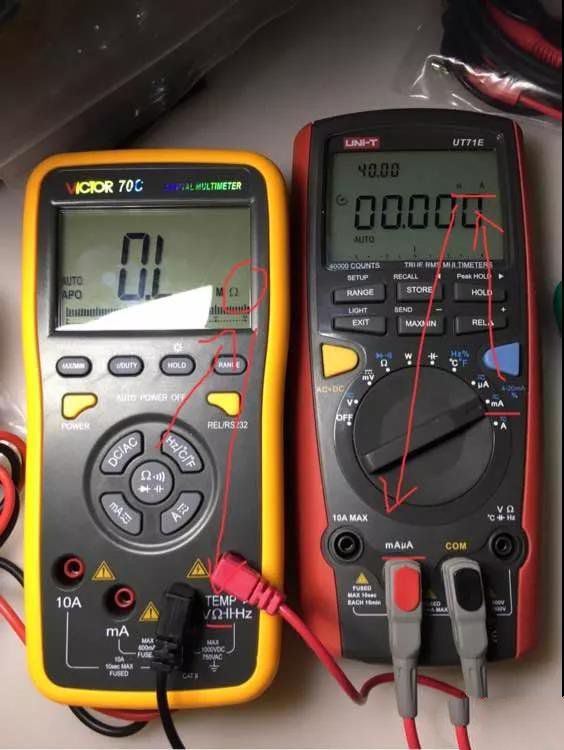

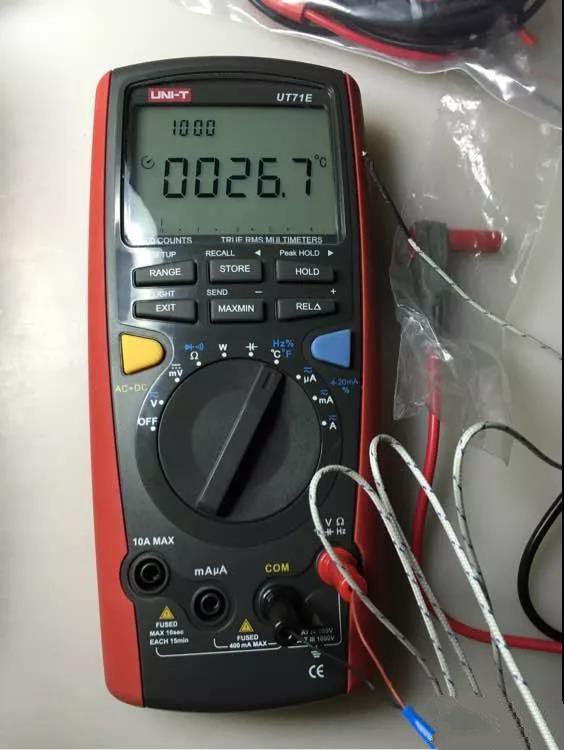

如果需要測個溫度，圖中的表應該怎么接呢？

看看是不是和您想象的一樣～

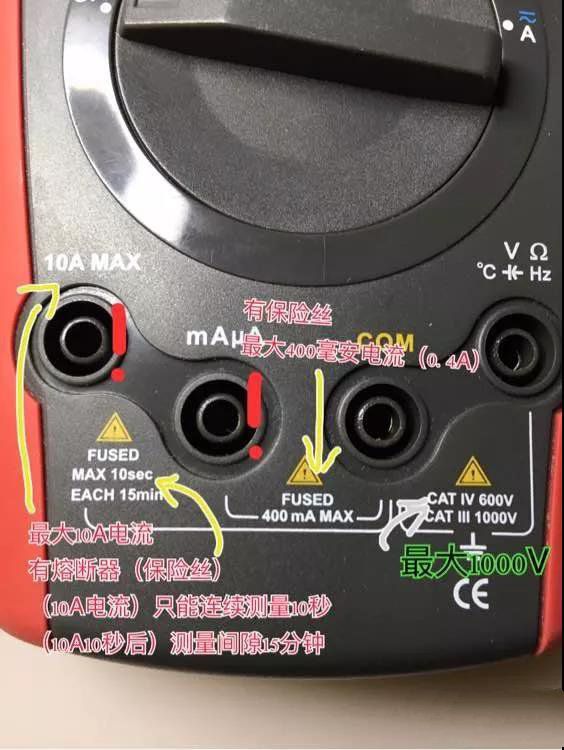

【要點III】萬用表上比較危險的插孔，以及插孔附近標出的一些重要信息。

下面開始正題：萬用表測電壓

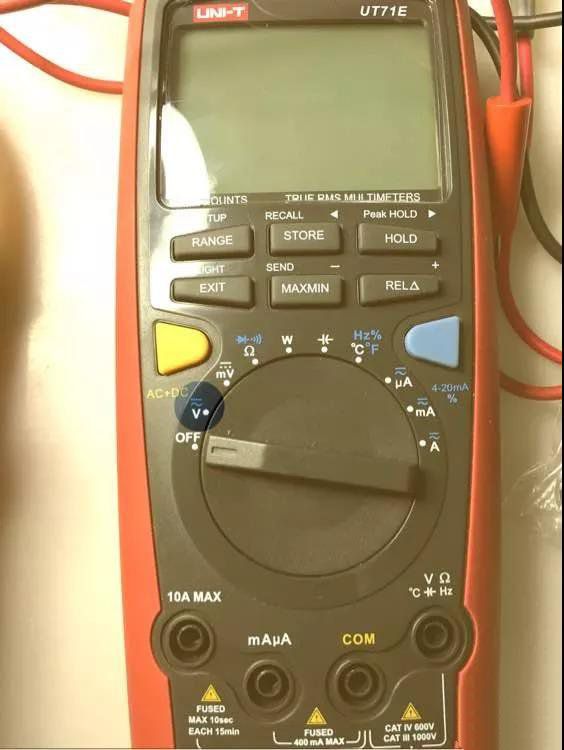

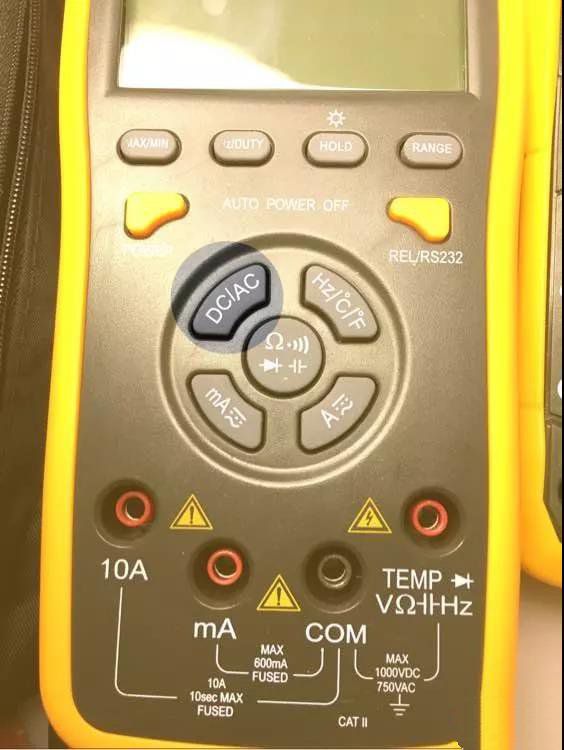

幾種不同萬用表的電壓檔位：圖示說明【V —— 電壓】【～ —— 交流】【 — ——直流】【— ——直流檔（可測交流）】

【補充】DC或DCV——直流，AC或ACV——交流問題：:直流檔下邊三個點的都表示可以測交流么？

回答：三個點其實是“虛線”，意思是可以測交流轉換出的脈沖直流（半橋整流）。簡單說，那恰恰是測直流電流用的

用表的電壓檔是最皮實的檔位，只要不超出過載保護的上限，即便使用直流低壓檔測量交流高壓，一般也不會有什么風險（僅限于數字萬用表，指針表必須區分檔位）。所以：只要不量 電蠅拍 dian網 電yu機 dianjing棍，就不會壞。（家電內部也有些1000V以上高壓電路，不過非常少，而且輸出的高壓不是高速脈沖，儀表有機會啟動自動保護）

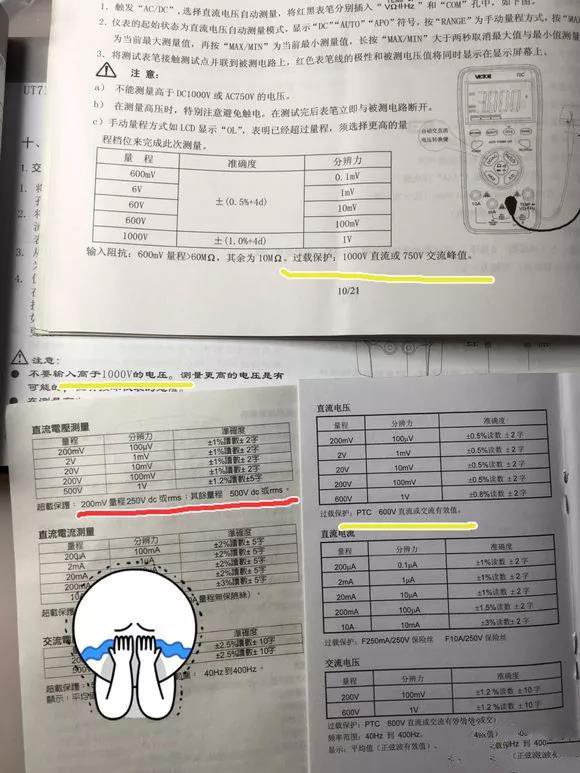

然后查看說明書… 發現直接打臉了… 寶工表蛋疼的分成2組保護（紅線部分），其中200毫伏檔 保護只到250V（還好還好，測市電不會壞……）

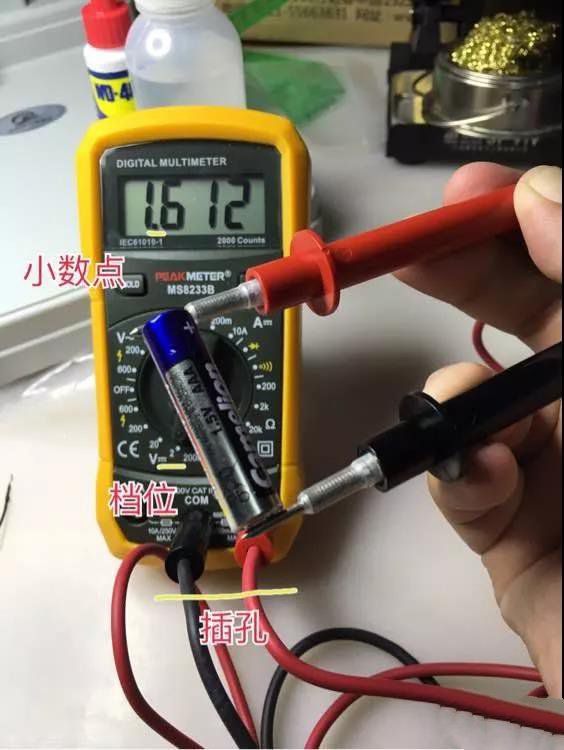

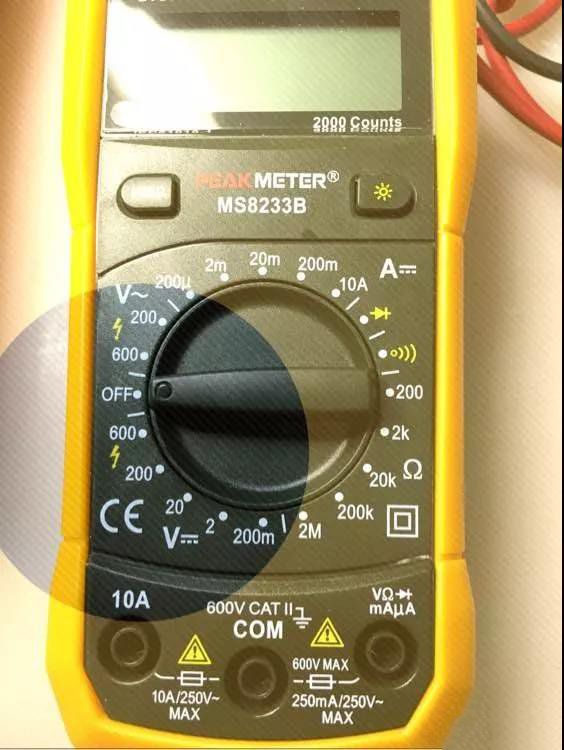

手動檔測電壓。1.電壓檔的高檔位會損失精度，不過精度這種事情真的用不著太在意～ 差不到哪兒去，隨便用（僅限數字表） 2. 電池的電壓千差萬別，別管電池皮上怎么標，用表測出來的才是實際電壓

補充一句，不過檔位也不能差得太懸殊。因?yàn)槿f用表的指標是包含一個尾數誤差的，如一般3位半的指標是0.5%+3，測一個1.600V的電壓，2V檔可能顯示1.5891.611(1600*0.5%+3=11)，如果非要用1000V檔測，那讀數可能是04了(1*0.5%+3=4)。

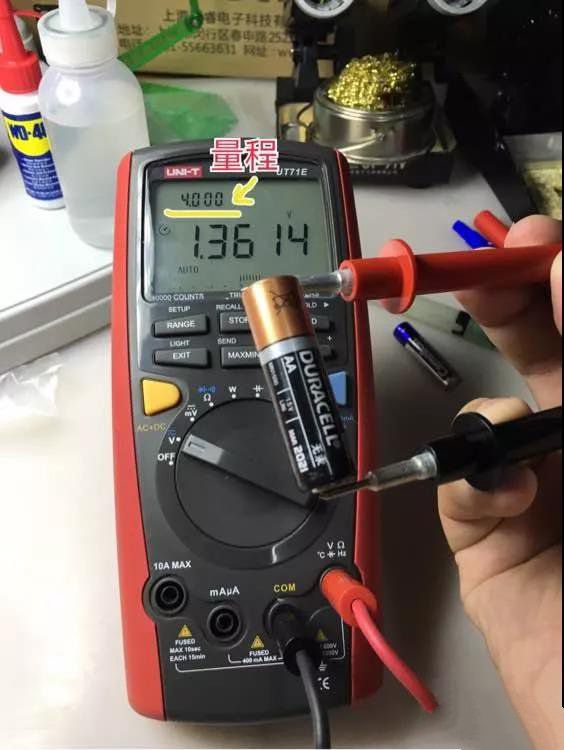

自動檔量電池

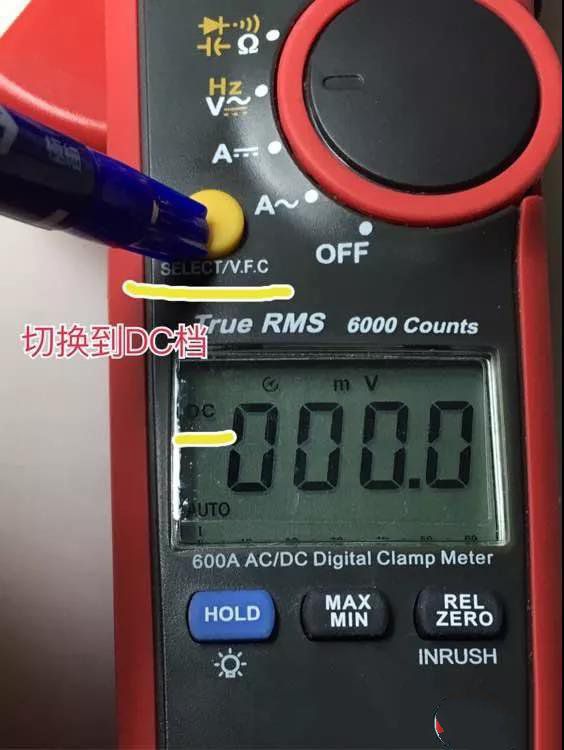

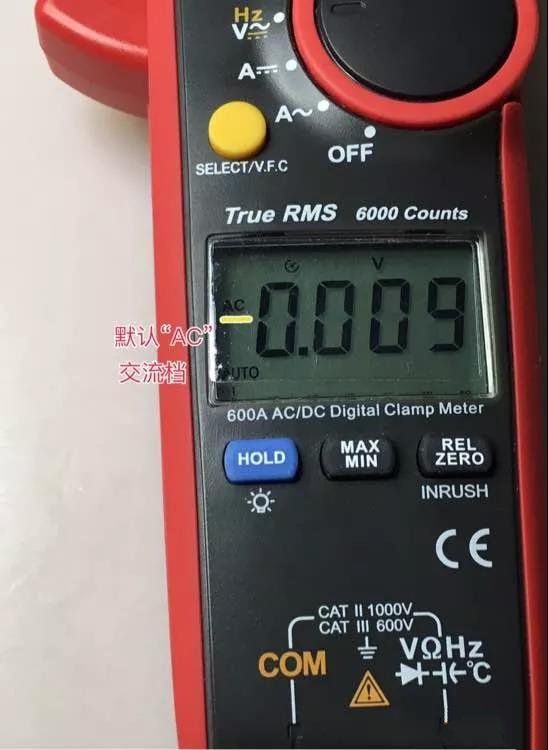

下面這款機型也是自動檔。打到電壓檔時，默認測試類型是 “AC”交流電壓，需要手動按“select按鈕”切換電壓測試類型到 “DC” 直流電壓

還有一只 也測來看看～

在開始交流電壓測試前，先來看看幾個重要事項：【要點IV】電壓檔皮實，不代表沒有危險。危險來自于 1.脈沖高壓電 2.在表筆還連接在帶電電路時（正在測電壓），不斷開表筆，換檔！ （換檔的過程中，撥盤開關*路過*電阻、通斷、二極管、電容等檔位，輕則燒表，重則燒電器燒人）到目前為止，脈沖高壓電，在萬用表這個檔次的儀表上，還沒見過能防護的，真要測需要購買或自制高壓表筆；在測電壓時，不斷開和待測電路的電源連接，直接換擋，也是導致燒表的重要原因。這個問題恰恰是因?yàn)殡妷簷n太皮實，容易【大意疏忽】?，F(xiàn)在有萬用表已經做到全檔位防燒，但規范還是應該盡量遵守的 【換檔前，斷開表筆連接】

接下來 演示使用萬用表測量交流電壓的辦法～ 首先準備好 萬用表和電源插座

交流電壓測量時，萬用表表筆插法、檔位如下圖（畫紅線處依次是 1. 600V量程 2.交流電壓檔 3. 紅筆插在電壓測量孔 4. 黑筆插在公共com孔）

然后比較具有挑戰性的是… 把表筆插到插座里～ 倒不是有什么危險 只是 1. SB國標插孔不用特尖表筆一般插不進 2. 即便插得進 筆針普遍不夠長，表筆針不夠長，接觸不良得用手拿 左右捅一下然后固定。3. 交流電分零火不分正負，不要指望萬用表交流檔能直接測出零火線

結果如圖 不要指望出現220V…… 這個電壓200V 到 250V 都正常，不同地方 甚至不同時間段 測得的讀數都是不一樣的。

順便一提萬用表的一種拿法，可以避免單手握持雙筆～（萬用表背后的表筆架就是這個用途 但說明書上基本都不寫～

然后來介紹下，如何用萬用表分辨零火線。首先，在把萬用表當電筆用時，一般是不需要（不要）插黑色表筆的，只用紅色表筆作為探針

檔位選擇小量程電壓檔。【要點V】我見過的每個萬用表都能判別零火線，不一定要有特別的“火線判斷”檔位。只需要選擇合適的小電壓檔 單表筆接觸帶測插孔就可以，至于用多小的檔位，用交流電壓還是直流電壓檔，不同的表不一樣，高靈敏度（不要太便宜）的表可以使用交流檔，不行再試直流檔。只有一點務必注意【只需要用一只表針接觸插孔！】此時因?yàn)楹诠P懸空，形不成回路電流，設備和人身的安全都無需擔心～

測試結果如圖（事實證明，這家咖啡廳的零火線裝反了…

如過有零火線（LIVE 檔）就更方便了，聲光報零火，不用讀數

另外如果有NCV檔，測零火線更方便

注意技巧的話，ncv檔還可以 1. 隔著線皮檢查到電線內部零火線的大概位置（不精確但可行） 2. 用表筆作為天線，作為偵測檢修時意外合閘通電的報警器，或是在強干擾環境下遠距離探測是否帶電 或分辨零火線

前邊演示了如何測直流電壓、測交流電壓、測火線、非接觸測電壓，最后再講個新人喜歡問的 “不知道電壓是 直流電還是交流電，怎么測？”的問題

因?yàn)閯e的教程貼會講到，這里只做最實用簡單的介紹：1.直流電分正負極，交流之分零火線（火線上有波動的正/負電壓，零線是“0電壓”線）所以，看到“ + – ”標記的，肯定是直流，如下圖

一般的 電池/小功率家用電器 大部分的直流（像液晶電視，雖然接交流電，但屏幕、led燈板、內置的電腦板，使用的都是直流電）。電網之所以供給用戶交流，是因?yàn)榻涣麟娫趥鬏?、變壓時有天生的優勢，比起直流供電能節省大量的成本。（很久以前，愛迪生發明的“電”就是直流電，那個時代 發電機是直發電機是直流的，電線上跑的也是直流電。這個情況一直到一個叫特斯拉的年輕人推廣交流電后才有所改觀。特斯拉因此成為愛迪生的頭號對手，最終他還用自己落魄死去的結局，揭示了愛迪生陰暗的一面…… 不過這是另外一個故事了

因?yàn)闇y交流電壓和直流電壓，表筆插孔的位置是一樣的，所以在萬用表操作上，區別僅在于檔位不同

對比一下，分別使用交流電壓檔和直流電壓檔，測量220V交流電壓的結果

再對比一下，分別使用直流電壓檔和交流電壓檔測量 9V電池直流電壓的結果

不難看出，如果把交流電壓當直流測量，或者把直流電壓當交流電壓測量，得到的讀數會非常小，遠遠偏離根據常識推測的電壓值。簡單的說，能讀到根據常識來講，“正常”數值的電壓時，萬用表如果用的交流檔，那測的就是交流電壓，反之亦然～
