DK912芯片是否可以用其他的替換，首先要了解這個芯片的功能以及參數。 DK912芯片功能及基本參數 DK912是一個內置開關管的原邊反饋型開關電源管理芯片，內置開關管耐壓700V，主要應用在小于12W的開關電源電路中。這個芯片除了使用原邊反饋外，它的啟動電路不需要外接啟動電阻，而是通過芯片內部的電壓源從高壓獲取啟動電壓，并且可以通過這個電壓源給芯片供電，這樣就可以省掉開關變壓器的輔助繞組，節省一部分成本。

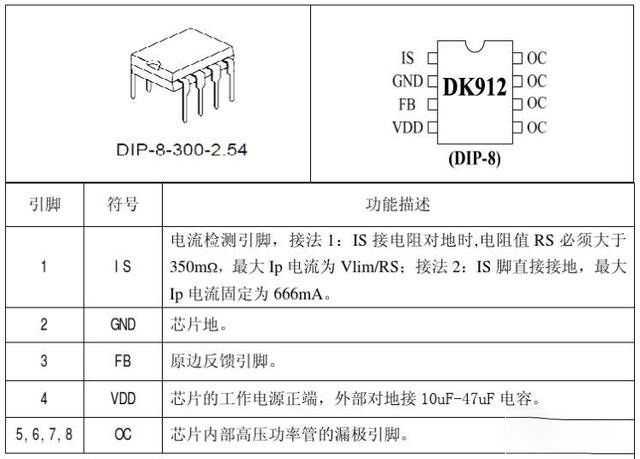

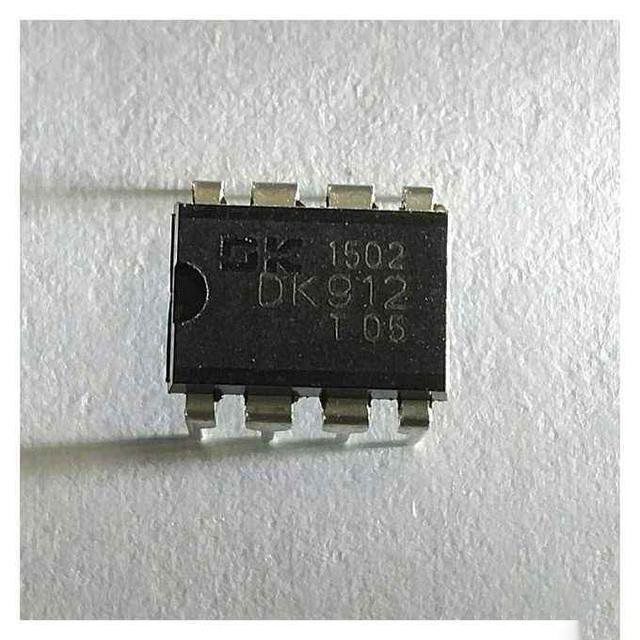

芯片為雙列直插封裝，總共8個引腳，其中5-8引腳為內部開關管的漏極，這樣四個引腳接在一起，可以起到有效散熱的目的。芯片的供電電壓范圍為4-6V,過壓保護電壓為6.2V，典型工作電流為40mA（供電電壓5V時）。 DK912芯片應用電路及工作原理

上圖為DK912使用雙繞組變壓器的典型應用電路。電路的工作過程為：交流電壓輸入后經過保險F1，經過二極管D1-D4的整流，經過電容C1C2與電感L1組成的π型濾波后變成直流電壓輸入到芯片內置開關管的漏極，有芯片內部的電壓源從輸入的高壓獲取能量后，有VDD引腳輸出，給電容C3充電；當電容兩端的電壓超過5V時芯片啟動工作。有開關管的高速導通截止將直流電壓變?yōu)槊}沖直流電壓輸入到開關變壓器的初級繞組。芯片內部的開關管截止時，由電壓源向電容C3充電，內部開關管導通時，由電容上所存儲的電能向芯片供電。這是一個反激式開關電源，開關管導通時向變壓器儲能，開關管截止時，變壓器上儲存的能量釋放，經過次級輸出部分的整流濾波之后對外輸出。

DK912芯片的代換 電源芯片的代換需要考慮幾個因素，一個是管腳的功能排序，能否腳對腳代換，另外一個是芯片的參數是否合適。直接腳對腳代換，沒有找到完全相同的芯片，可以使用參數接近的芯片代換，比如VIPer12A，但是需要更改外圍電路。另外一點需要注意的是，并不是引腳排序相同，輸出參數一致的芯片就可以直接代換，因?yàn)樽儔浩髟谠O(shè)計時需要根據芯片的參數考慮匝數比、電感量等。嚴格意義上講，代換電源芯片時，需要根據芯片參數手冊中給定的設計參考來確定是否能夠代換。
