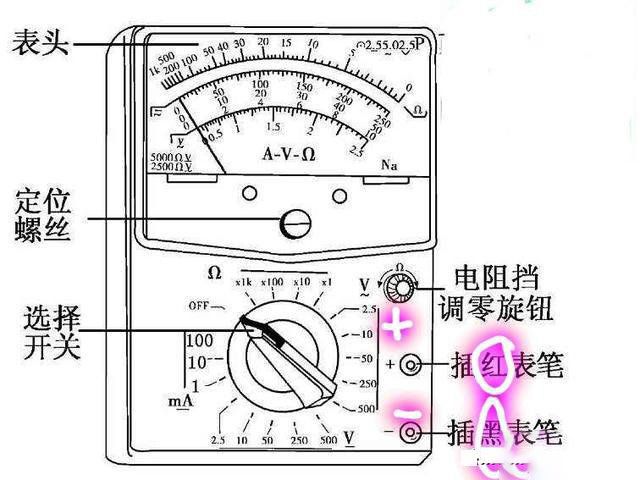

紅表筆應該插在+插孔上，黑表筆應該插在-插孔上，如下圖所示。具體原因分析如下。

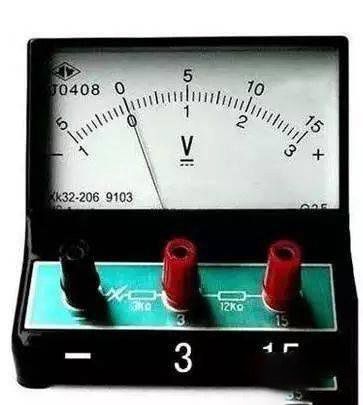

【+和-插孔】：這兩個插孔的+和-，是針對電壓表和電流表而言的，這兩種表是測外界電壓和電流的，它相當于伏特表和安培表的+和-接線柱，外界電流從+極進入，從-極出來。

【黑表筆、紅表筆】：這兩個表筆的顏色也是針對電壓表電流表的+和-極的，紅色代表+極，黑筆代表-極。外界電流從紅表筆流入，從黑表筆出來。

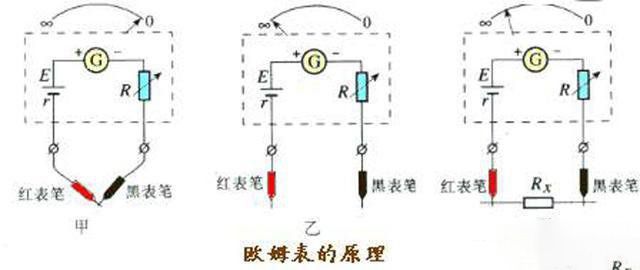

【歐姆表與表筆】：因?yàn)闅W姆表與電壓表電流表共用一個表頭，內部表頭共用一個。歐姆表的內部電路如下圖。從下圖可以看出來，紅表筆接電池負極板，黑表筆接電池的正極。這樣才能保證無論是當什么表用，電流都是從紅表筆進入，從黑表筆出來。一定注意，只有當歐姆表用時，電池才接入電路，電壓表電流表是不用這一個電池的。

【特別總結】： 1、無論當做什么表，電流都是紅進黑出。 2、紅表筆插入+插孔，即紅+黑- 。
