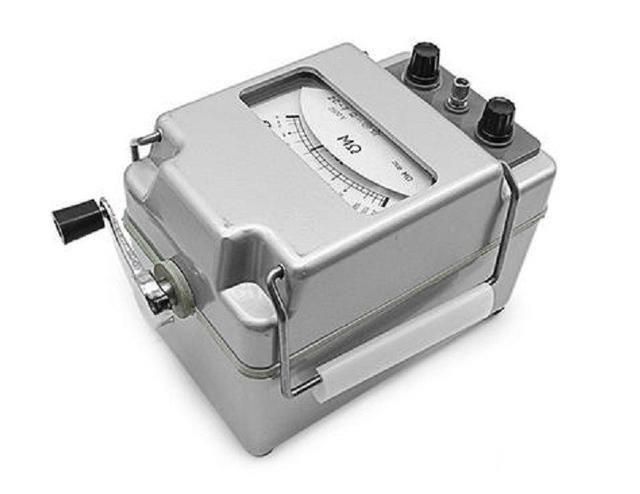

搖表有很多規格，輸出電壓從500v～2500v都有。而眾所周知的安全電壓是36v，既使是500v的搖表也超過安全電壓十幾倍，為什么電不死人呢？

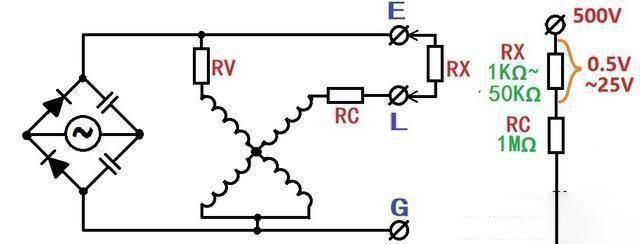

因?yàn)殡娝廊说氖请娏鳎妷菏切纬呻娏鞯那疤?，人體電阻RX是決定電流大小的條件。另外電擊時間長短也和傷害程度密切相關。明白了這一原理，下面我們看一下?lián)u表的原理圖:

搖表的電源是一個手搖交流發電機，接在橋式倍壓整流電路的中間，橋肩上的兩個電容除了正負半周的濾波外，還能起到很好的限流作用。

因此表的EG兩個輸出端雖和發電機直接連通。但這兩個端子間的電流也不會太大，一般500v搖表的輸出電流會接近2mA、2500v輸出電流一般都在0.5mA以下。但用搖表測絕緣大都要用EL兩個輸出端，從圖中可以看出L引出端的內部串了一個限流電阻Rc，500v表一般在1MΩ左右，所以短路電流就更小了。當然這個電阻的作用不僅僅是限流，還與表盤刻度有關。

從以上的介紹可以看出，搖表的輸出電流已被有效限制，那么它的輸出電壓是否會恒定不變呢？當然不是。它的電壓會隨被測電阻不同在0～500V之間不斷變化。比如500v的表接觸到人體，若是在潮濕環境下人體電阻＜1KΩ，那么人體電壓就是｛500V/（Rx/Rc）｝?Rx＝0.5V。如果在干燥環境下，人體電阻50KΩ，作用于人體的電壓約為25V。

所以都不會有生命危險。但有一點應該注意，當儀表開路時如果用兩只手同時觸碰EG輸出端，會瞬間被高壓擊到，這個過程有些像靜電，但能量卻是靜電的很多倍，盡管你把手和輸出端緊密接觸后，電壓會在瞬間降至安全電壓以下，但在剛接觸時的ms甚至ns級的高壓電擊仍有可能帶來嚴重后果。不過這種情況一般不會發生，因?yàn)槟阍诳焖贀u動把手的時候，有人會主動用雙手去摸帶電表筆，那么基本可以認定這人是在找死。但如果提前用手去抓緊高壓輸出端，然后再去搖動把手，由于此時人體電阻較低，所以盡管拼命去搖，加在人體上的電壓很難大幅上升，一般不會達到30v，所以不存在500ⅴ以上電不死人的問題，只是上面講的高壓電擊時間過短或電壓根本就沒有上升到500V而已。
