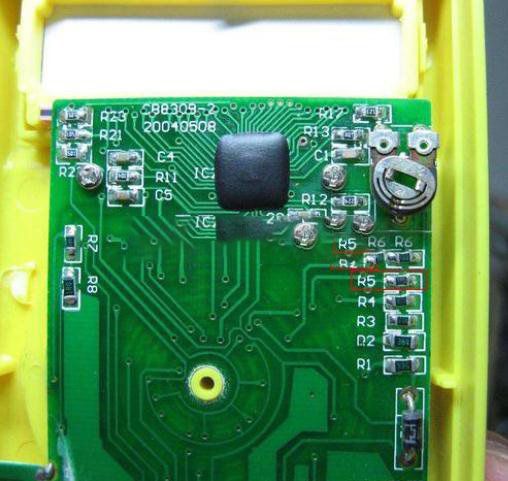

兆歐表也就是平時常用的搖表，它的作用和萬用表的電阻檔一樣，是用來測量電阻的。不同的是，搖表是用來測量大阻值的電阻，一般是絕緣電阻。 萬用表測量電阻原理 萬用表的內部核心元件實際上是一個AD轉換芯片，它可以將輸入的模擬電壓轉換成數字量并且通過譯碼之后通過液晶屏顯示出來。所以常規的萬用表實際上可以理解成一個弱電壓的電壓表頭，所有檔位的檢測量都是轉換成電壓之后輸入到萬用表芯片的。

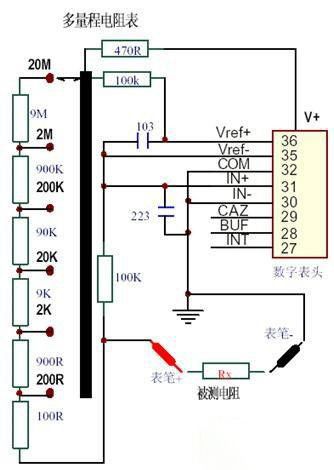

比較簡單的測量電阻電路，實際上就是通過萬用表內部的電阻網絡，與外接的被測電阻串聯，根據電阻串聯分壓的原理，檢測內部電阻網絡的電壓，來確定被測電阻阻值的。隨著被測電阻阻值的增加，加在電阻網絡上的電壓就要隨之增加，這樣輸出的電壓值才能夠被電路檢測到。所以很多指針式的萬用表會使用多節不同電壓的電池供電，常規電阻阻值，一般采用1.5V的電壓就可以測得，而高阻值的電阻，通常需要更高電壓，比如9V、15V甚至22.5V的電池供電。

但是萬用表的主要作用并不是檢測電阻，或者說大阻值的電阻，而且它的供電電壓也不可能無限制的提升，并且萬用表在測量大阻值電阻時的轉換速度也比較慢。 兆歐表（搖表）的工作原理 兆歐表是專門測量大電阻的儀表，測量比較大的電阻需要高的輸入電壓，測量的電阻值越大，所需要的電壓越高。能夠產生高電壓的方法很多，比如通過電路升壓的方法，但是這種方法效率比較低，使用時間有所限制，所以兆歐表中并不是采用這種方法輸出高電壓的，而是內置了一個手搖式的發電機，這也是“搖表”這個名字的由來，因?yàn)闇y量時需要手搖發電。
