蜂鳴檔是萬用表中比較常用的一個檔位，它的主要作用是測量通斷的，可以用來判斷連線的斷點，也可以通過阻值顯示判斷電阻，但是測量電阻的范圍有限。

當電阻值小于一定數值的時候，還會發出蜂鳴提醒，所以叫做蜂鳴檔。萬用表蜂鳴檔實現原理萬用表的蜂鳴檔，實際上是在電阻檔的基礎上增加的功能。普通的萬用表內部結構比較簡單，使用的主控芯片是帶譯碼功能的AD轉換芯片，輸入的信號是模擬電壓。

所以萬用表的所有檔位的檢測信號，最終都是被轉換成電壓之后輸入到主控芯片中的。

電阻檔位的測量原理，是通過萬用表內部精度較高的電阻，與被測電阻進行分壓，根據不同檔位的電阻比例，就可以測量出被測電阻的阻值，這也是使用了基本的歐姆定律。

蜂鳴報警的實現，是單獨使用的芯片，實現兩部分功能，一部分是通過電壓比較器判斷被測電阻是否低于設定的蜂鳴報警值，另外一部分是通過振蕩電路驅動蜂鳴片發聲。由于測量電阻時萬用表表筆會有電壓輸出，所以也可以用它來測量其他的元件，比如LED、電容等等。

蜂鳴檔測量電阻電容繼電器的原理蜂鳴檔測量電阻就是這個檔位的最基本原理，但是由于蜂鳴檔主要用來測量通斷，所以無法用這個檔位來測量阻值比較大的電阻。

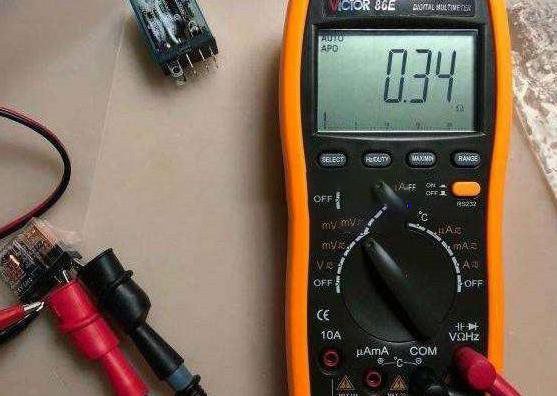

測量電容主要是看電容充放電的情況，因為電容在充電的時候會近似于短路，所以用蜂鳴檔測量的時候，由于電容的充電會咋成蜂鳴報警，可以根據蜂鳴的時間長短大致判斷電容的好壞。蜂鳴檔測量繼電器不容易判斷好壞，可以通過蜂鳴檔判斷出各個引腳之間的關系，線圈的好壞可以根據電阻值判斷，但是切換時觸電的轉換就只有通電測量最為有效了。
