地線被譽為生命線，自然有它存在的道理和必要性。

我們先了解一下什么是地線，以及地線的作用。

何為地線？

地線是從變壓器低壓側中性點引出的一條保護線，全程單獨敷設，不參與負載的工作。國家規定黃綠雙色線為地線專用線，如圖1，文字符號為“PE”，圖形符號如圖2。

地線的作用

地線主要連接在工業機器設備的外殼（如電動機）和連接設備的插座。（一般是功率較小的用電器，比如空調，冰箱，電飯煲等家電）。

當機器設備漏電或者產生靜電時，電流可以順著地線流入大地，同時漏電保護器檢測到漏電電流啟動保護跳閘，避免發生觸電事故。設備外殼接地線如圖3。

根據上面的闡述我們可以得出結論：

如果家里的進戶線有地線，配電箱有接地排,如圖4，則所有插座或者設備的金屬外殼都要接地線。

記住一點，地線的線徑應該和零線和火線一樣大小。

如果進戶線沒有地線，則不建議自己制作。

地線必須由專業的電氣工作人員制作埋設，經過嚴格檢測接地電阻后方可使用。

漏電保護器能不能代替地線？

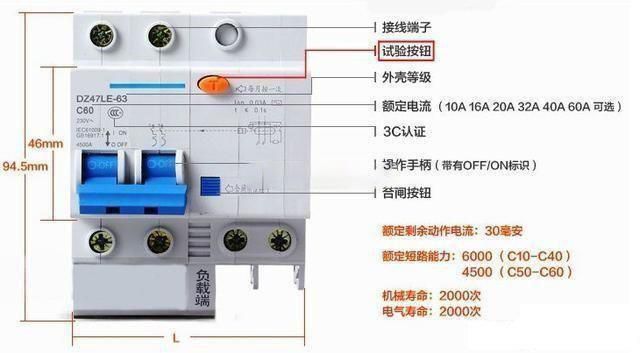

漏電保護器的外形如圖5

答案很明確，漏電保護器不能代替地線。

漏電保護器的工作原理：

當電路中有漏電或者人體觸電時，只要剩余動作電流達到動作電流整值，零序電流互感器的次級線圈會產生一個感應電壓，經過電子線路放大后，使剩余電流動作斷路器分?jǐn)鄰亩袛嚯娫?，起到漏電保護的作用。

從漏電保護器的工作原理我們知道，漏電保護器是斷電保護。只有當漏電電流達到漏電保護器的漏電動作值時，漏電保護器才會跳閘，這就是它與地線不同的地方。

地線的作用是引流，不管有多少漏電電流或者是靜電電流，都會被它引導到大地。

所以，二者的工作原理不同，不能互相代替。

比如在我們洗澡的時候，環境潮濕，人體體表電阻變小，很小的電流就會對我們構成傷害。如果沒有地線，而漏電電流又達不到漏電保護器的動作電流值（常用的是30mA），這時候我們就有觸電的危險了。

漏電保護器使用注意事項

①記得每月按一次試驗按鈕，如果不靈敏及時更換。

②漏電跳閘后，需要按下復位按鈕，方能合閘。

③當人體同時觸碰零線和火線，漏電保護器不會跳閘。這條一定要謹記，不要以為有了漏電保護器就萬無一失了。

總結：漏電保護器和地線相輔相成，構成家庭用電的雙保險，讓我們的人生安全得到雙重保障。二者不可互相代替。
