電纜橋架是由支架、托臂以及安裝配件組成，它既可以獨立架設，也可以敷設在建筑物或者管廊上，是一種能保護電纜不受外界因素破壞，同時保障我們?nèi)粘Ｓ秒姲踩慕ㄖ牧?。在地下停車?chǎng)、商場、超市等地方都可以看到它們的身影。

一、電纜橋架都有哪些型號

1、梯級式電纜橋架,CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

2、托盤式電纜橋架,托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美電纜橋架(20張)觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3、槽式電纜橋架是一種全密封型電纜橋架，它很適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果，考慮槽式直通作屏蔽時、表面處理用鍍鋅。

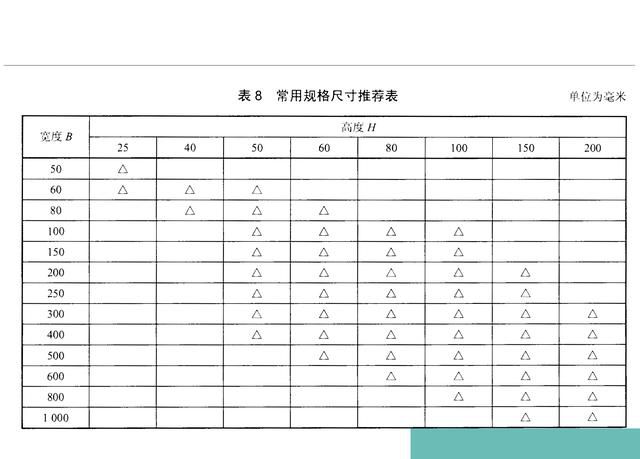

二、電纜橋架規格參考

三、電纜橋架的選購技巧有哪些

在工程設計中，應根據經濟合理性，技術可行性，運行安全性等因素綜合比較電纜橋架的布局，確定方案，并充分滿足施工安裝，維護和修理的要求，電纜敷設。

水平放置時，電纜橋架距地面的高度通常不小于2.5m。 垂直放置時，地面上方1.8m以下的部分應使用金屬蓋板保護，除非在特殊的電氣室內放置。 如果電纜橋架水平放置在設備夾層或人行道上且小于2.5m，則應采取保護性接地措施。

電纜橋架，電線通道及其支座和吊架用于腐蝕性環境，應采用耐腐蝕的硬質材料制成或采用防腐蝕處理，并且防腐蝕處理方法應符合要求工程環境和耐久性的評估。對于具有較高耐腐蝕性要求或清潔度的場所，應使用鋁合金電纜橋架。

電纜橋架在具有防火要求的部分，您可以在電纜梯架和橋架中添加耐火或阻燃板，網和其他材料，以形成封閉或半封閉結構，并采用 在橋架中，支架和吊架表面涂有防火涂料等措施。 鋁合金電纜橋架不應在對工程有較高防火要求的地方使用。

需要屏蔽電磁干擾的電纜線。 或在免受外部陰影（例如室外日光，油，腐蝕性液體，易燃粉塵和其他環境要求）的保護下。 應使用無孔托架電纜橋架。

在容易積灰的地方，電纜橋架應使用蓋板； 在公共通道或室外交叉路段。 建議在底層橋架上添加一個墊子或使用無孔托盤。
