輸變電工程中的管形母線，簡稱管母。主要是用于高壓分流所用。使用于110千伏，220千伏和500千伏等特高壓工程?？梢?jiàn)，電壓等級很高，輸送的功率很大。

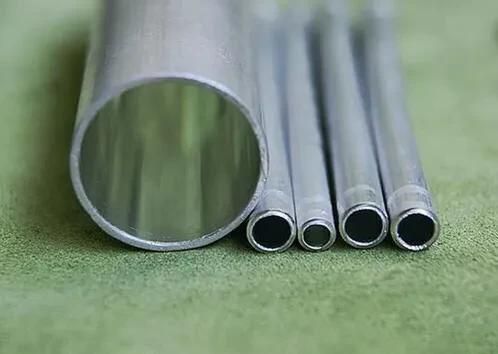

管母的斷面

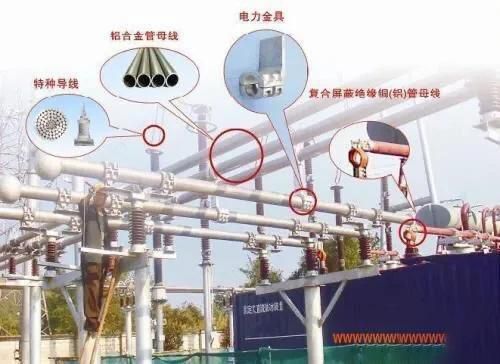

管母應用于變電站

第二，在輸送功率時候，導體中有電流流過。有了電流，導體由于有電阻存在，便會發熱，所以導線發熱成為一個很大的問題。

普通居民用電電壓380V和220V，電流比較小，一般也就40A，所以只需要十幾個平方毫米的電線就足夠。若采用空心的導線，一是加工困難，第二，強度不夠，布線過程中有機械張拉，第三，空心的導線，有限面積過小，容易發熱。

各種居民使用的低壓導線

第三，電荷在表面的集膚效應使用

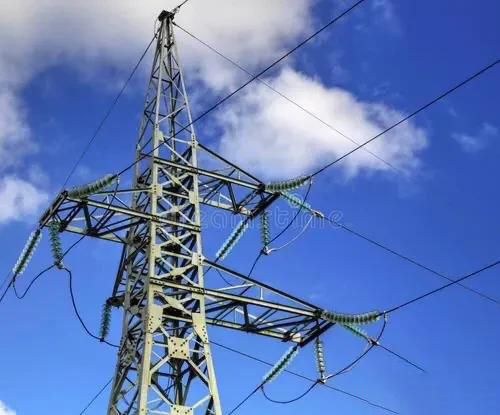

在輸電線路工程中，架空線路就是利用集膚效應。在高壓下，由于輸送的功率一定，比如50MVA的容量，110kV的電壓，電流只有幾百安培。所以，可以使用小截面的架空導線。

這就是鋼芯鋁絞線，中間狠粗的是鋼芯，并不用來傳輸電流，外面一圈的絞線是鋁材，強度較低，但是電導率高，中間鋼芯用于提高導線的張力，抵抗導線應力。

鋁絞線利用集膚效應

當導體中有交流電或者交變電磁場時，導體內部的電流分布不均勻，電流集中在導體的“皮膚”部分，也就是說電流集中在導體外表的薄層，越靠近導體表面，電流密度越大，導體內部實際上電流較小。結果使導體的電阻增加，使它的損耗功率也增加。

藍色的電荷集中在導體表面

集膚效應，就是導體截面上的電荷密度是不均勻的。

所以，鋼芯鋁絞線，實質也是一種空心的導體，只是他的空心用鋼芯填充，用于受卡而已。
