農村自建房沒有地線入戶，很多人都會想到自己做一根地線起來。看到了很多回答，關于地線的做法都非常正確。但是，卻忽略了一個重要環節。要知道，錯誤的、不可靠的連接地線帶來的危險性一點都不比沒有地線小。

不少農村地區都采用TN-C系統供電，也就是工作零線兼做保護零線的方式，也就是我們熟知的沒有地線入戶。而在城鎮新建建筑中廣泛采用的是TN-S系統，將工作零線與保護線PE區分開來。很多人想到的是，沒有地線用電不安全，于是想自己配置一條地線出來增加安全性。但是，地線的配置具有一定的專業性，不能貿然操作。由于電器外殼通過地線全部連接起來,如果不可靠的地線連接，有時會導致地線帶電并且通過地線使得其他電器也帶電從而增加危險；此外，如果三相電不平衡，零線與地線之間將存在著電壓差，也會對人身造成威脅。如果

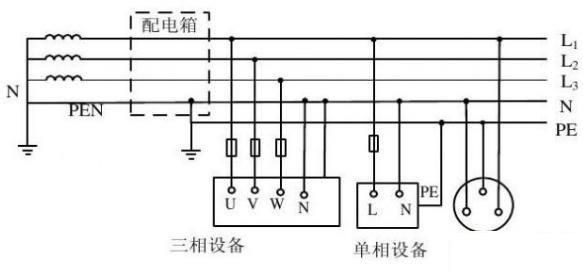

增加地線的做法實際上是將TN-C系統改為TN-C-S系統。在住宅進戶端N線做重復接地，引出N線和PE線后，PE線不再和N線有任何電氣聯系，即可成為TN-C-S系統。具體的做法是，將至少三根1.5米長角鋼間隔3米深埋，頂端使用扁鋼連接，再做引線到入戶PEN線上，從此分開N線和PE線進入室內。從此零線管零線、地線管地線，不再相遇。也許很多人會奇怪，為什么埋設的地線與PEN線相連？這是由于如果沒有重復接地，在TN-C系統中，漏電流仍然通過PEN線回流，線路中的漏電保護器無法檢測出火線、零線電流的不平衡，從而失去了漏電保護器的保護作用。在重復接地后面，實際上形成了TN-S系統，可以充分發揮漏電保護器的作用，保護人身、電器安全。

需要特別注意的是，無論是采用角鋼還是采用專用的接地體，都需要在預埋完成后測試對地電阻不大于4歐姆才可以使用，否則就需要增加接地體的埋設數量以降低接地電阻。無論是角鋼還是其他接地體都需要進行防腐蝕的保護，而不是通過撒鹽的方式減小接地電阻，那樣只會加快腐蝕速度，從而引起地線失效。地線接地體撒鹽是偷工減料行為，降雨稀釋后接地電阻就會變大而不能發揮作用，正確的做法是增加接地體數量，添加稀土降阻劑。入戶后端絕對不允許有的電器使用N線、有的電器使用PE線，此時的N線就是純粹工作零線。
