橋架型號簡介：

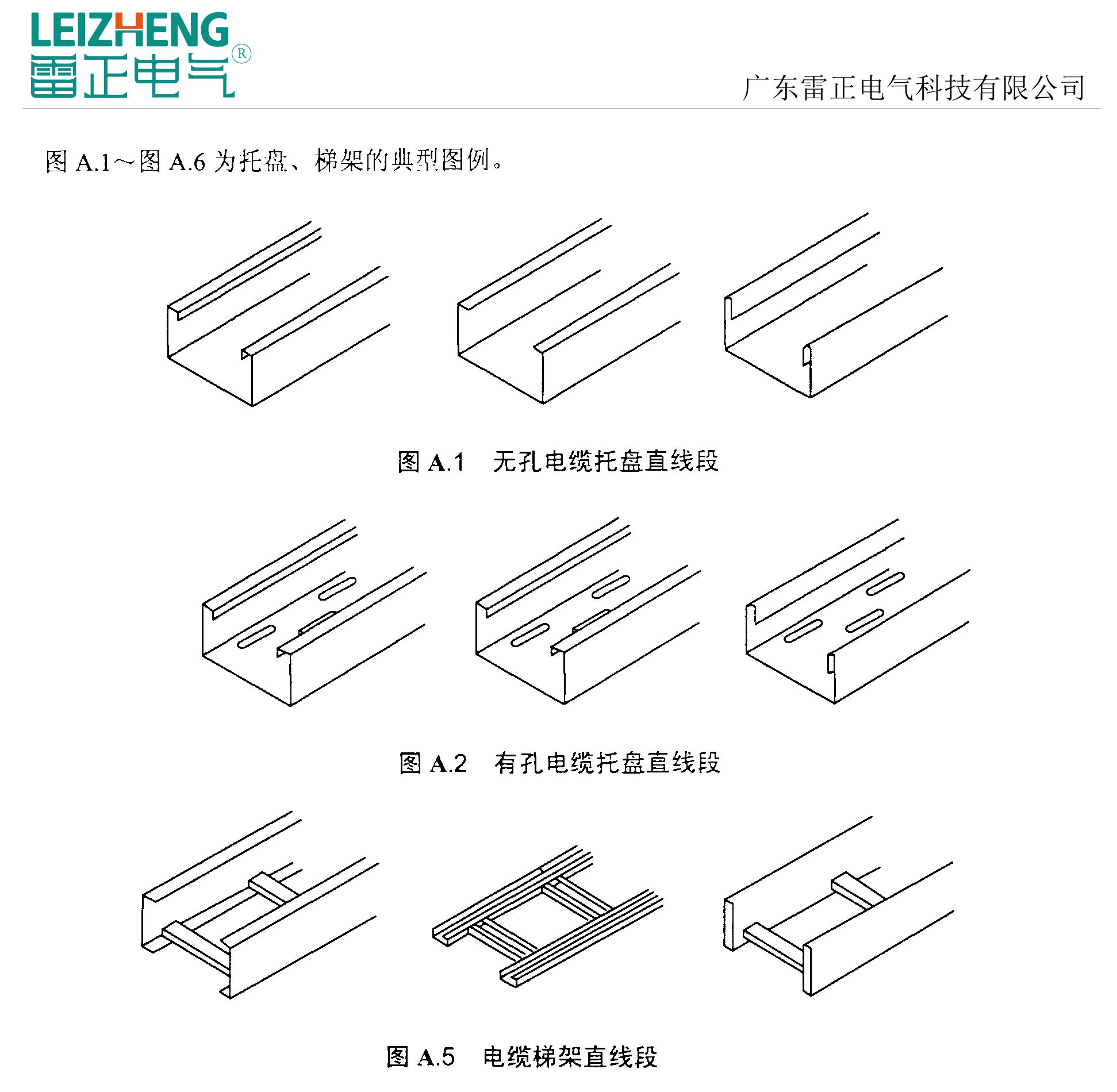

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊支架上，結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

• 槽式電纜橋架： 槽式電纜橋架是一種全封閉型電纜橋架。它最適用于 敷設 計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

• 托盤式電纜橋架：托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

• 梯式電纜橋架：梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

橋架材質和表面處理分類：

• 橋架材質：鍍鋅橋架、鋁合金橋架、不銹鋼橋架
• 橋架表面處理：靜電噴塑橋架、防火烤漆橋架、熱鍍鋅橋架

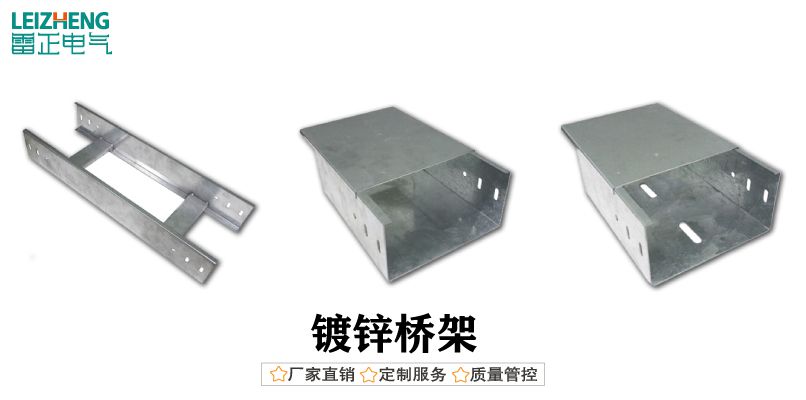

鍍鋅橋架：冷軋板通過剪切、成型等工序制成對應規格的鍍鋅橋架，擁有良好的防腐和抗干擾能力。

• 橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

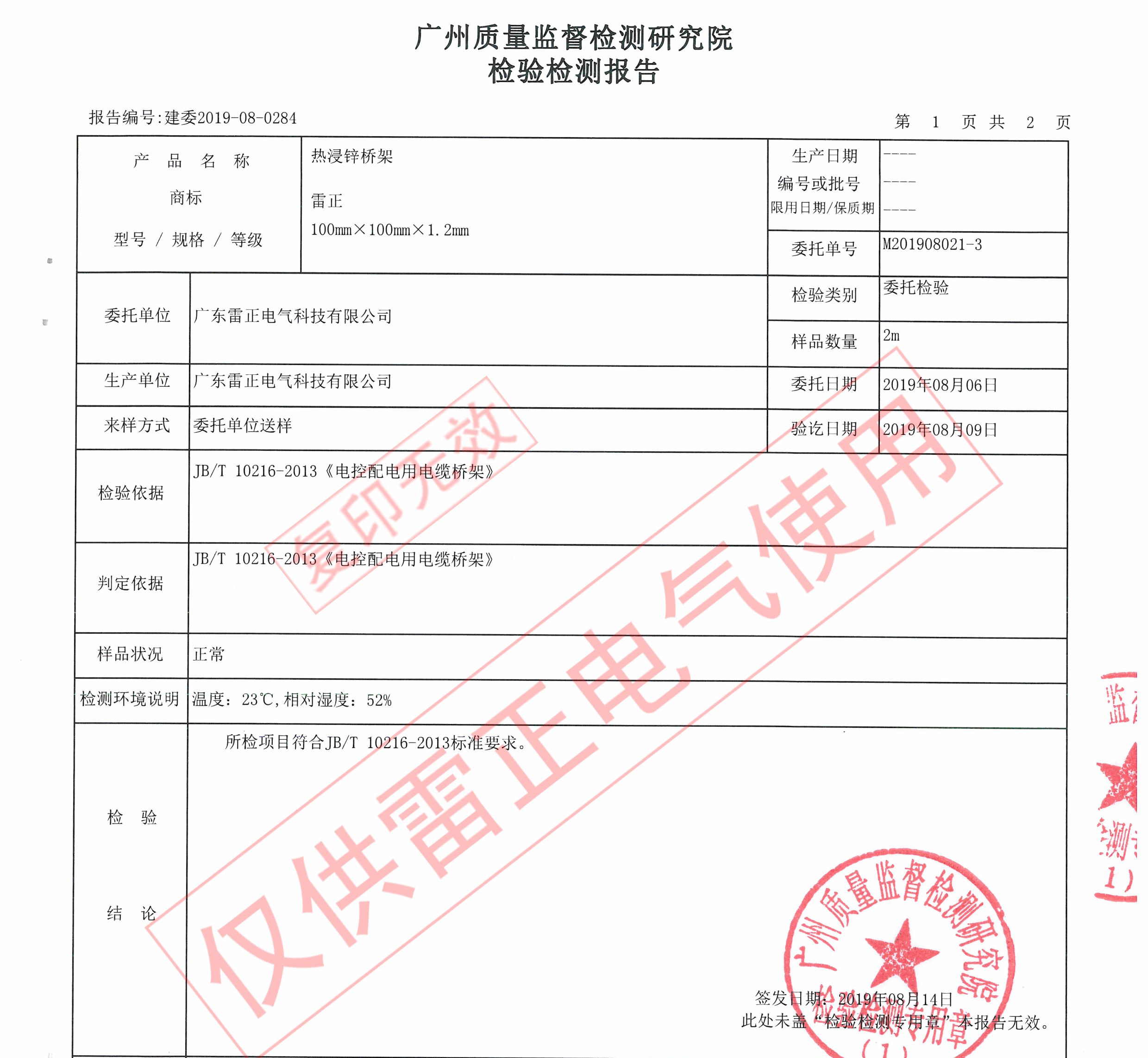

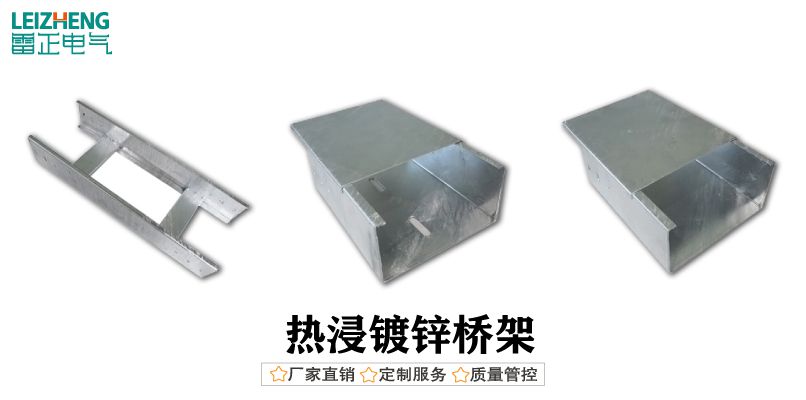

熱浸鍍鋅：首先把產品鍍鋅橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

• 橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

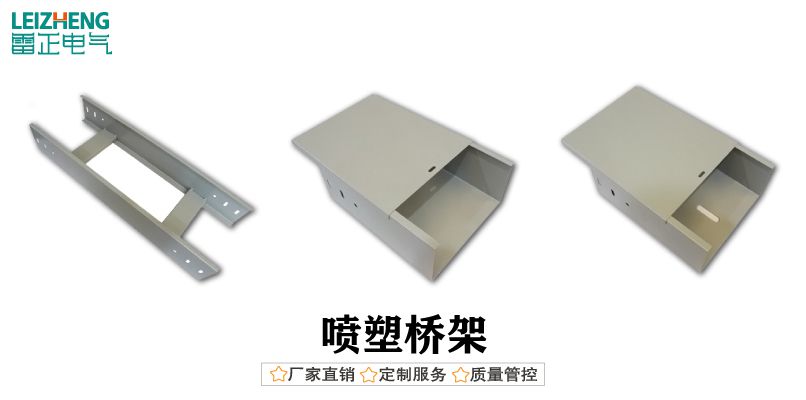

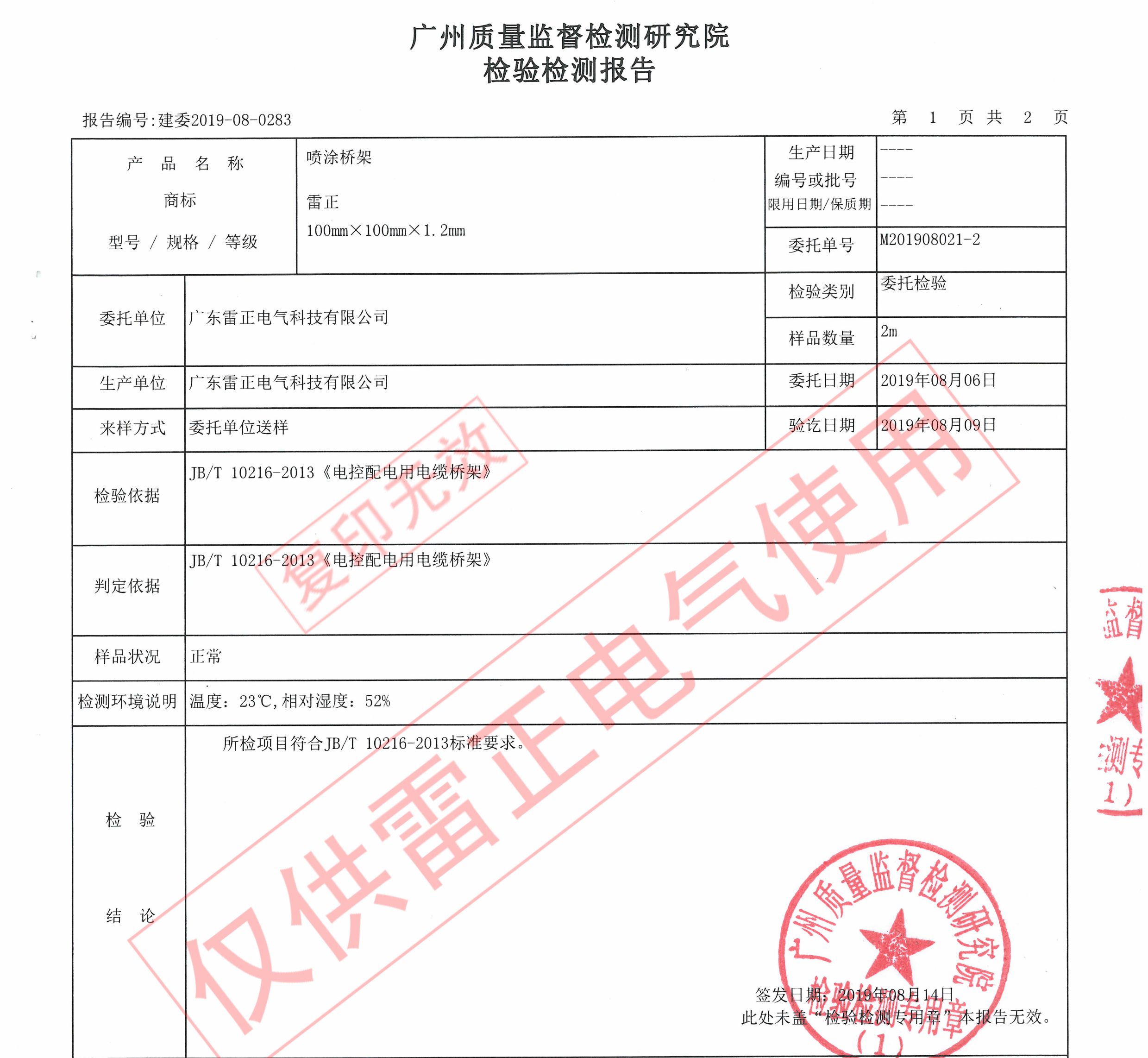

靜電噴塑橋架：由鍍鋅橋架經過靜電粉末噴塑工序表面加工一層漆，使得橋架表面光滑，亦可根據安裝環境選擇搭配顏色，有抗腐蝕、耐磨、防水和使用壽命長等性能。

• 橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

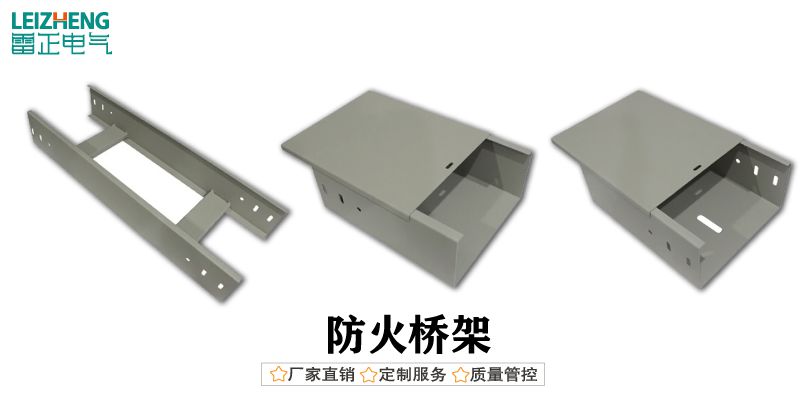

防火烤漆橋架：是由鍍鋅橋架經過加工表面一層防火涂料生產而成，使得橋架耐熱、耐水、耐腐蝕等性能。

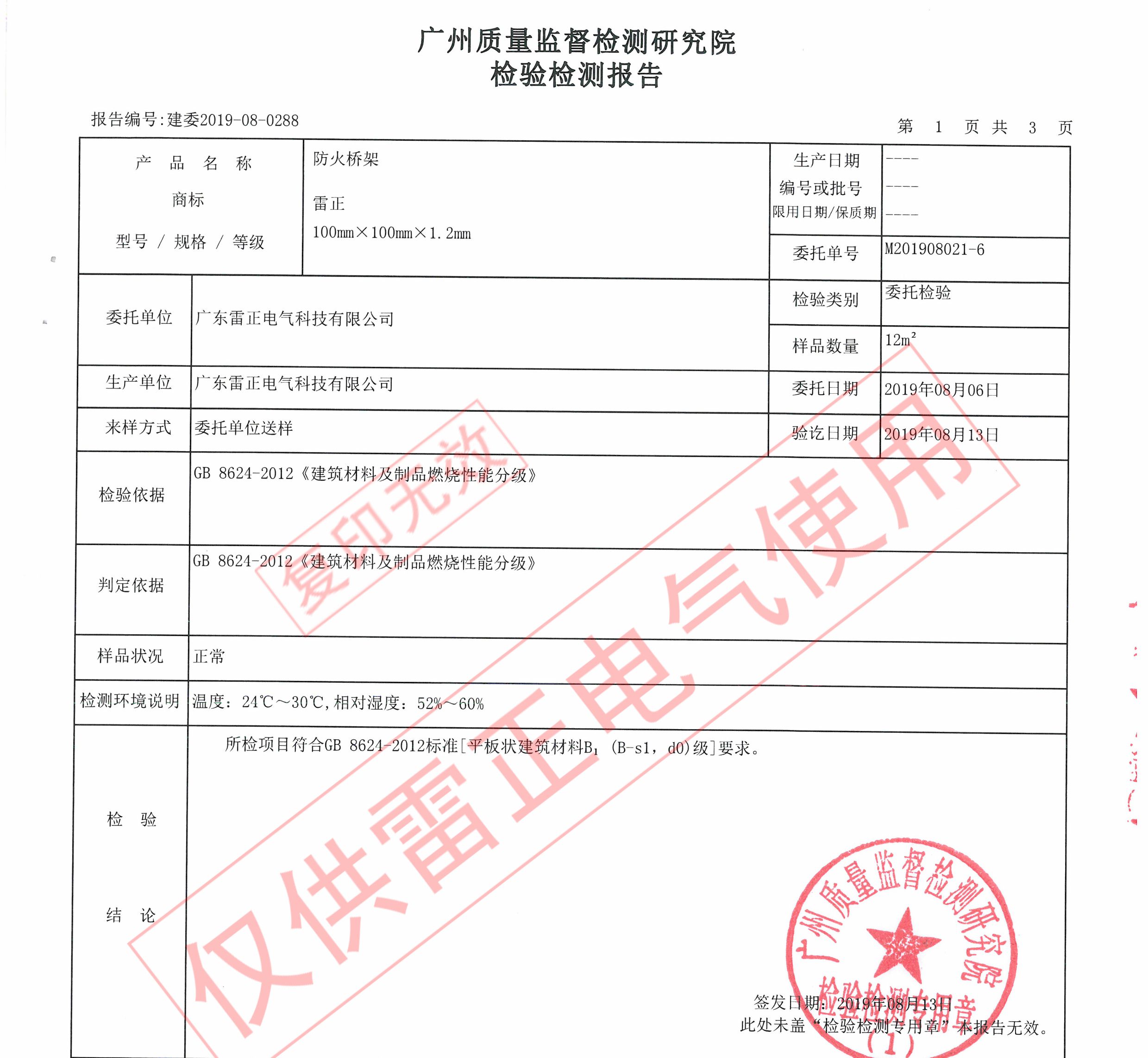

• 橋架標準應符合 GB 8624-2012《建筑材料及制品燃燒性能分級》

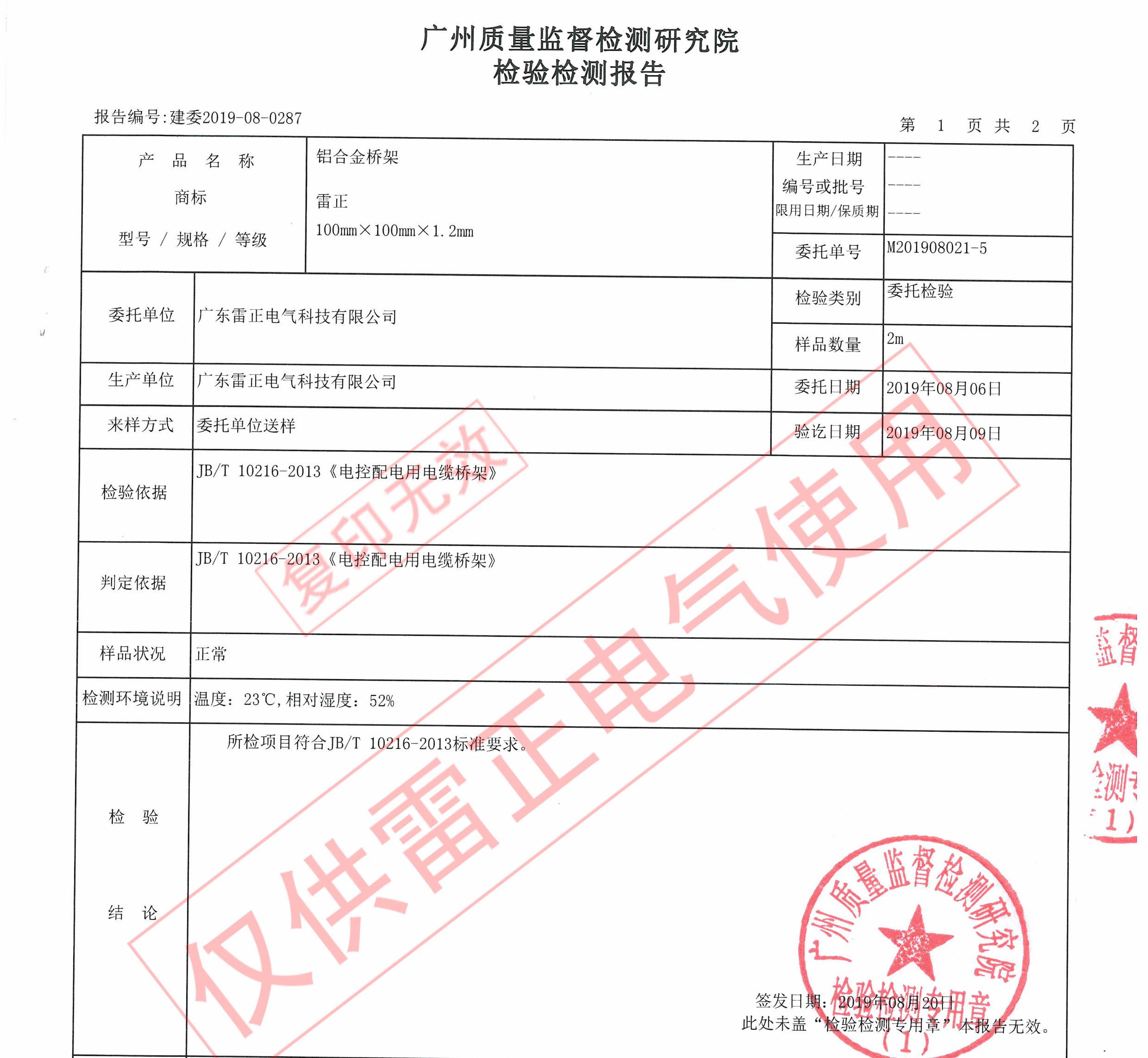

鋁合金橋架：采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，鋁合金梯式橋架具有抗腐蝕、耐磨、防水和使用壽命長等性能。

• 橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

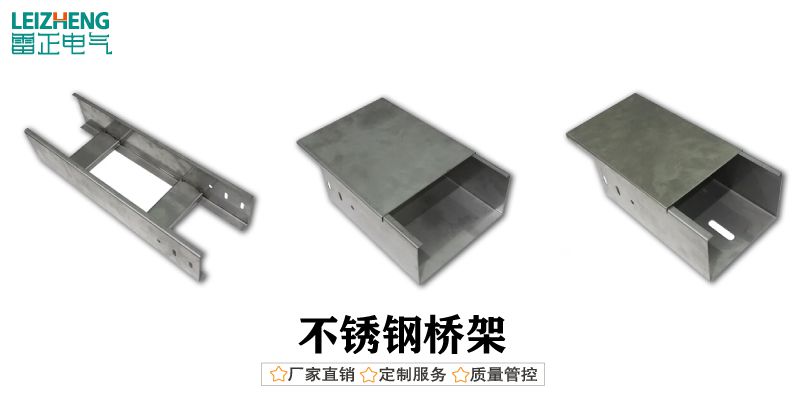

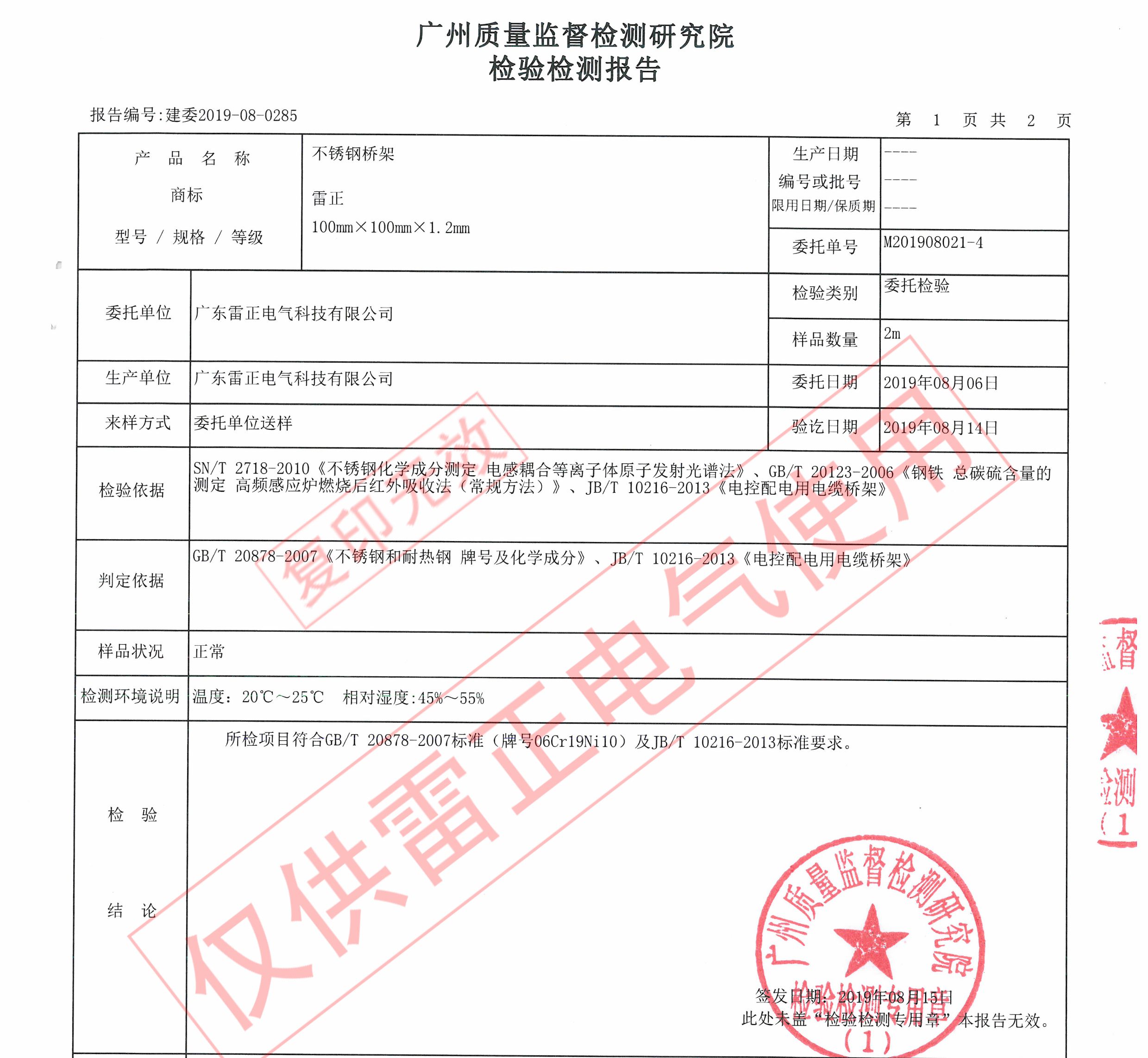

不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高。

• 橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》

橋架厚度國家標準：

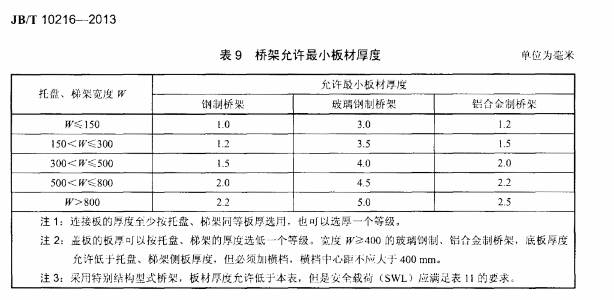

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準規定電纜橋架厚度國家標準如下圖：

以上便是電纜橋架標準的介紹，如果還有疑問可以通過PC端查看本文章下的更多內容。
