橋架分成槽式、托盤來式和梯架式等構造，由支撐架、托臂和安裝配件等構成。房屋建筑內電纜橋架能夠單獨搭建，還可以附屬在各種各樣建(構)筑物和地下綜合管廊自支撐架上，應反映構造簡易，造型設計美觀大方、配備靈便和檢修便捷等特性，所有零件均需開展熱鍍鋅解決。安裝在房屋建筑外室外的電纜橋架，如果是在相鄰海灘或歸屬于浸蝕區，則材料務必具備防腐蝕、耐濕氣、粘合力好，抗沖擊抗壓強度高的物理性能特性。

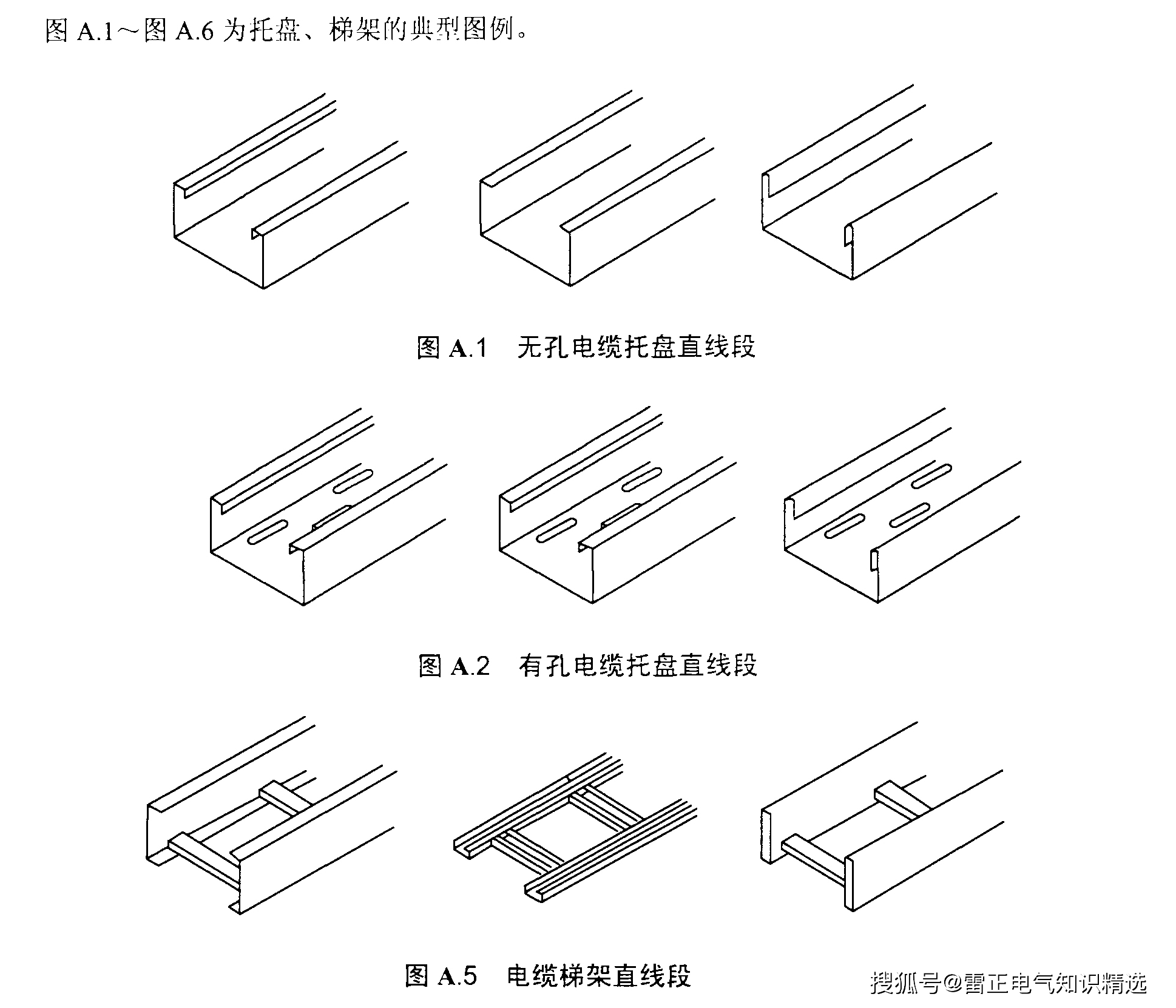

電纜橋架分類參考：

1、梯級式電纜橋架：

CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

2、托盤式電纜橋架：

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3、槽式電纜橋架：

槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

梯級式、托盤式、槽式電纜橋架各自優缺點：梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。

應用自然環境不一樣，必須挑選的橋架規格、型號規格都不一樣，這也就牽涉到電線橋架的購買難題。一般，挑選和選購電纜橋架，只必須留意下列4個關鍵點。

1、挑選適合的結構特征

電纜橋架的種類關鍵和構造相關，不一樣構造的電纜橋架運用在不一樣的自然環境中。因而，最先要依據實際的工程施工自然環境和所希望的電纜橋架的作用來挑選最好的電纜橋架。

2、依據材料挑選電纜橋架

電纜橋架有鋼質、玻璃鋼防腐和鋁合金型材等幾類種類，不一樣原材料制成的電纜橋架在特性上各有不同。例如玻璃鋼橋架重量較輕；鋁合金橋架凈重也輕，但價錢偏貴。

3、依據阻燃等級挑選電纜橋架

如果是對防火安全有較高規定的自然環境，不宜應用鋁合金橋架，而應當挑選阻燃性型電纜橋架，那樣能夠確保電纜橋架的使用壽命更長。

4、挑選電纜橋架規格

電纜橋架不可以稍大或偏小，一定要挑選適合的規格。整體的標準是，電纜線總截面與拖盤內橫斷總面積的比率，電線電纜不可超過40%；變頻電纜不可超過50%。
