開關柜安裝施工要點及二次接線

開關柜安裝技術規范：

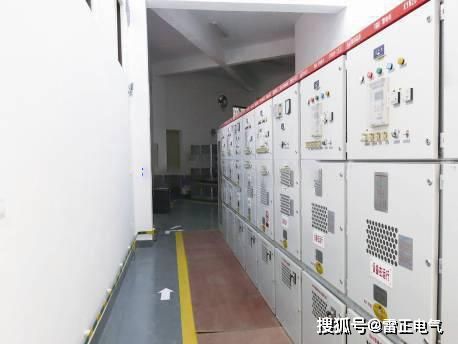

(1)開關柜與基礎應固定可靠，平行排列的柜體安裝應以聯絡母線橋兩側柜體為準，保證兩面柜就位正確，其左右偏差＜2mm，其他柜依次安裝。

(2)開關柜箱內配電設備均應采用扁鋼與接地裝置相連，每處設備的連接點應不少于2處。

(3)進入開關柜的三芯電纜用電纜卡箍固定在高壓套管的正下方。

(4)電纜接線端子壓接時，接線端子平面方向應與母線套管銅平面平行；電纜從基礎下方進入開關柜時應有足夠的彎曲半徑，能夠垂直進入。

(5)柜體、互感器外殼、底座應可靠接地，裝有電器可開啟屏門的接地用4mm2軟銅導線可靠接地，備用CT二次短路接地。

施工要點：

(1)柜體應滿足垂直度＜1.5mm/m；相鄰兩柜頂部水平誤差＜2mm，成列柜頂部＜5mm；相鄰兩柜邊盤面誤差＜1mm，成列柜面小于5mm，柜間接縫＜2mm。

(2)電纜各相線芯應垂直對稱，離套管垂直距離應不小于750mm。

(3)柜內帶電部分對地距離一次回路大于125mm，二次回路大于8mm。

(4)基礎型鋼安裝過程中應調直型鋼。

(5)安裝過程中，應使用水準儀或水平尺找平、找正，找平過程中需要墊片的地方最不能超過3片，基礎型鋼頂部宜高出水平地面10mm。

(6)手車式、抽屜式柜的動靜觸頭中心線應調整一致，接觸緊密；

(7)充氣式柜GIS采用SF6、N2等氣體或其復合氣體作為絕緣介質，絕緣性能強，宜配置氣體泄露監測儀。

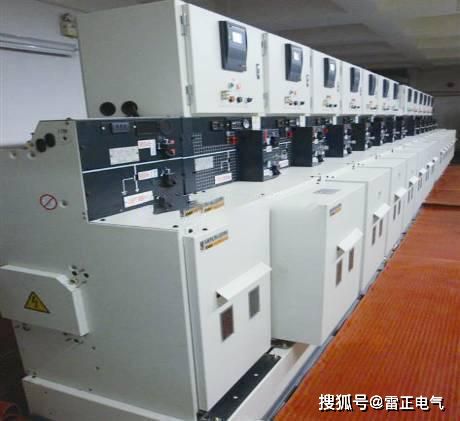

(8)環網型開關柜安裝后，應用連接銅板將各環網柜之間的接地銅板連接起來；帶有氣壓表的全密封環網柜應確認工作氣壓在正常綠色范圍內，安裝時要注意不要破壞氣箱防爆片；需檢查環網柜防電氣操作的“五防”裝置，動作要靈活可靠。

二次接線

技術規范：

(1)按二次接線圖進行施工，接線正確。

(2)配線整齊、美觀、導線絕緣良好、無損傷。

(3)柜上裝置的元件、零部件均應完好無損，標志清晰正確，各指示燈指示正確；控制開關、按鈕及信號繼電器等型號規格與有關圖紙相符，接線無松動脫落現象且標識正確；壓板標志準確，齊全；空置的標注“備用”，柜內照明應完好。

(4)柜內二次接線正確，接觸良好，接線工藝良好，美觀，端子排子牌及二次空開標識正確。

(5)二次插頭完好無損，插接可靠。

施工要點：

(1)導線先用黑色，二次保護接地線為黃綠雙色線，工程有特殊要求時則按工程要求選線，電流回路采用2.5mm2導線。

(2)導線與電器元件采用螺栓連接、插接、焊接等，導線的芯線應無操作；每個接線端子應只接一根導線，最多不超過兩根。

(3)用于連接可動部分應采用多股軟導線，并留有適量的裕度；手車式高壓開關柜門上的電器元件導線應采用多股導線，并套上波紋管。

(4)所配導線的兩端應用號碼管，號碼管編號應正確，號碼的視讀方向在裝配位置以開關板維護面為準，字的順序自下而上，自左而右；各導線號碼管長度應基本一致。

(5)線束穿越金屬孔或在過門處、轉角處，應在線束穿越部位纏上膠帶；當懸掛線束未固定長度超過300mm時，應固定導線。

(6)對于柜后二次配線（如互感器線、行程開關線等）在下線時，應注意柜體的寬度、深度及柜體結構，選擇合適的走線方式。

(7)站內各小開關及所有二次回路各元件，如空開、刀閘、指示燈、交直流熔絲、壓板名稱等應有明確的標識，其標牌均采用電腦打印，粘貼標示；開關站、配電室變壓器溫控箱名稱應采用電腦打印的標牌，粘貼標示；設備標識均采用標簽機-12mm標簽色帶打印，黃底黑字。

其它注意事項

技術規范：

(1)安裝完成后應進行絕緣試驗、工頻耐壓試驗、繼電保護裝置整定試驗、主回路測量及接地電阻測量。

(2)開關柜（柜體）設備名稱、雙重編號應完整，柜前、柜后設備名稱編號應一致。

(3)切換開關操作靈活，柜內照明充足、完好。

(4)狀態指示器及帶電顯示器工作正常。

(5)接地開關操作靈活，合、分位正確無誤，合位時，操作孔封閉要良好，各連接部分應緊固，螺紋連接部分應無脫牙及松動。

(6)手車在柜外推動應靈活，無卡滯現象，手車在柜內能輕便地推入及推出，可靠地定位于“工作位置”與“試驗位置”；機械連鎖裝置可靠靈活，無卡滯現象，柜內機械轉動部分要涂抹潤滑油。

施工要點：

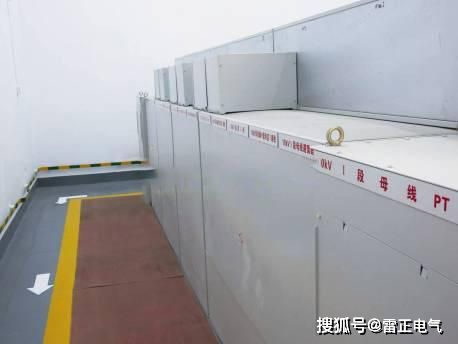

(1)柜的名稱編號正確，粘貼整齊。配電柜雙重編號,反光標識牌，手車開關上貼配電柜雙重編號,反光標識牌，手車開關上貼斷路器雙重名稱（如：１０kV荊民線9K1斷路器），銀灰底，紅字，紅邊框，規格：１６０毫米×１１０毫米；在開關操作把手上貼開關編號（如：9K1開關）；間隔雙重名稱（如：１０kV荊民線9K1間隔），銀灰底，紅字，紅邊框；貼在開關柜前門上的規格：２７０毫米×２２０毫米；貼在開關柜后門上的規格：２７０毫米×２２０毫米。接地刀閘雙重名稱（如：１０kV荊民線9K16接地刀閘）銀灰底，黑字，紅邊框；貼在線路地刀操作孔上，規格：2２０毫米×７０毫米。

(2)帶電顯示器應用感應式且為II型的，帶電顯示器的電源應獨立。

(3)行程開關的位置應合適，保證手車聯鎖桿能與行程開關觸點可靠接觸；行程開關二次接線時可同電流互感器的一線一起捆扎，手車室部分應在柜體母線下穿越，并固定于底盤。為并列柜時，當行程開關裝至柜右前立柱內側時，應保證上門關閉時行程開關閉觸點斷開。
