二次電纜終端制作及注意事項

工藝規范：

(1)電纜終端制作時纏繞應密實牢固。

(2)在電纜頭制作結束后，接線前應進行芯線的整理工作，網格式接線方式，適用于全部單股硬線的形式，電纜芯線扎帶綁扎應間距一致、適中。

(3)整體綁扎接線方式，適用于以單股硬線為主，底部電纜進線寬闊形式，線束的綁扎應間距一致、橫平豎直，在分線束引出位置和線束的拐彎處應有綁扎措施。

(4)槽板接線方式，適用于以多股軟線為主形式，在芯線接線位置的同一高度將芯線引出線槽，接入端子。

施工要點：

(1)單層布置的電纜終端高度應一致，多層布置的電纜終端高度宜一致，或從里往外逐層降低，降低高度應統一。

(2)應將每根電纜的芯線單獨分開，將每根芯線拉直。

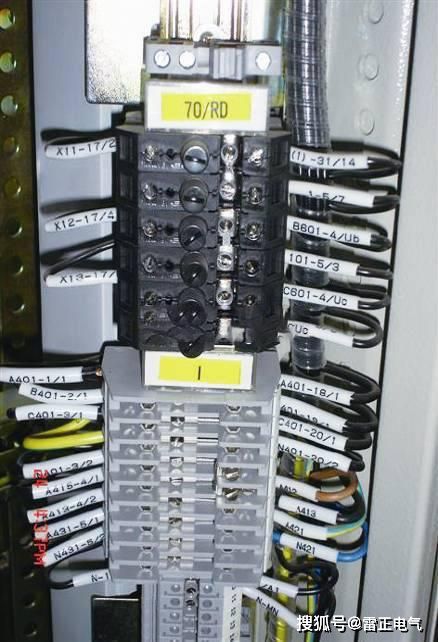

圖片為典型做法示意，僅供參考

其它注意事項

工藝規范：

(1)電纜吊牌（標識牌）采用專用的吊牌打印機進行打印，電纜牌字跡清晰，電纜起、止、用途、施工班組、日期一應俱全，二次控纜還應標注用途。

(2)電纜二次芯線兩端標識施工班組應核對正確。

施工要點：

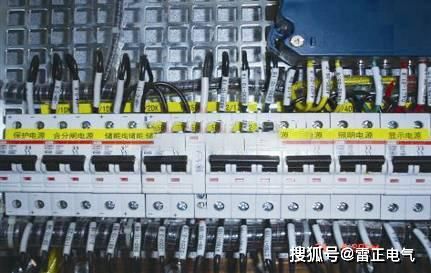

(1)盤柜內的電纜芯線應有規律配置、不得任意歪斜、交叉連接；

(2)電纜備用芯應留有適當?shù)挠嗔?，剪成統一長度，每根電纜單獨垂直布置，也可以將備用芯按照每一根同時彎圈布置，可以單層或多層布置，并加裝統一封帽。
