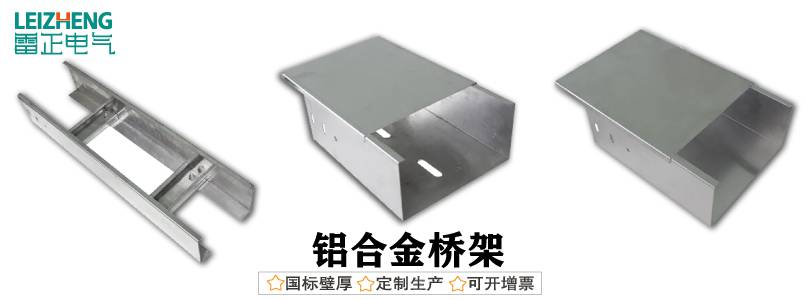

鋁合金橋架簡介：

鋁合金橋架橋架由鋁合金擠壓成型，尺寸精度高、強度好、外形美觀、重量輕、承載能力大：鋁合金電纜橋架表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕能力，鋁合金橋架在現代工業、現代國防、現代高科技，有著舉足輕重的實用價值。

鋁合金橋架用途：

• 鋁合金橋架憑著優良的抗腐蝕性能，常使用于：電廠、化工產業廠、石化、造船廠等等領域，特別適用具有高腐蝕環境的產所。

• 鋁合金托盤式底板，根據需要可采用平板結構或凸飾沖壓結構。

• 成型的梯邊和橫檔使橋架表面光亮，合理的加工工藝和銜接方法，使橋架裝置便利，其中大跨距盤式直通能夠滿足6米的承載力。

鋁合金橋架細節圖：

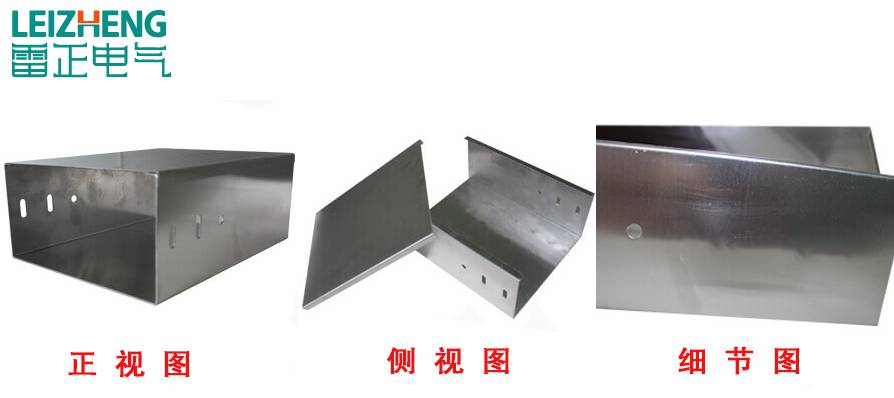

鋁合金托盤式橋架

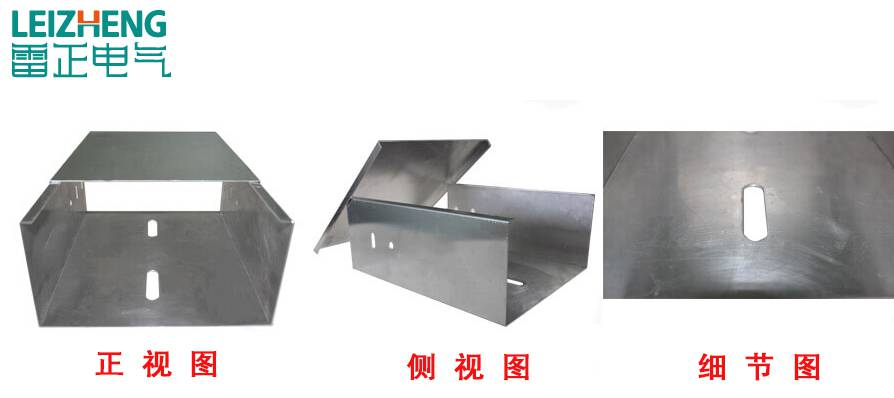

鋁合金槽式橋架

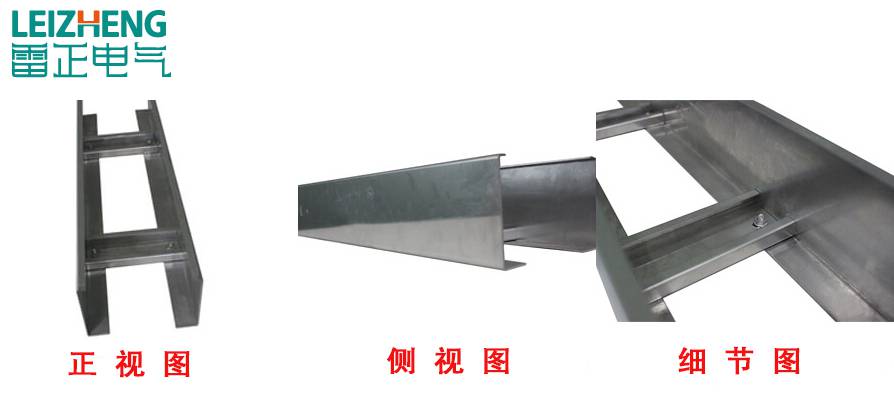

鋁合金梯式橋架

文章內容原創出自：雷正電氣

鋁合金橋架厚度國家標準：

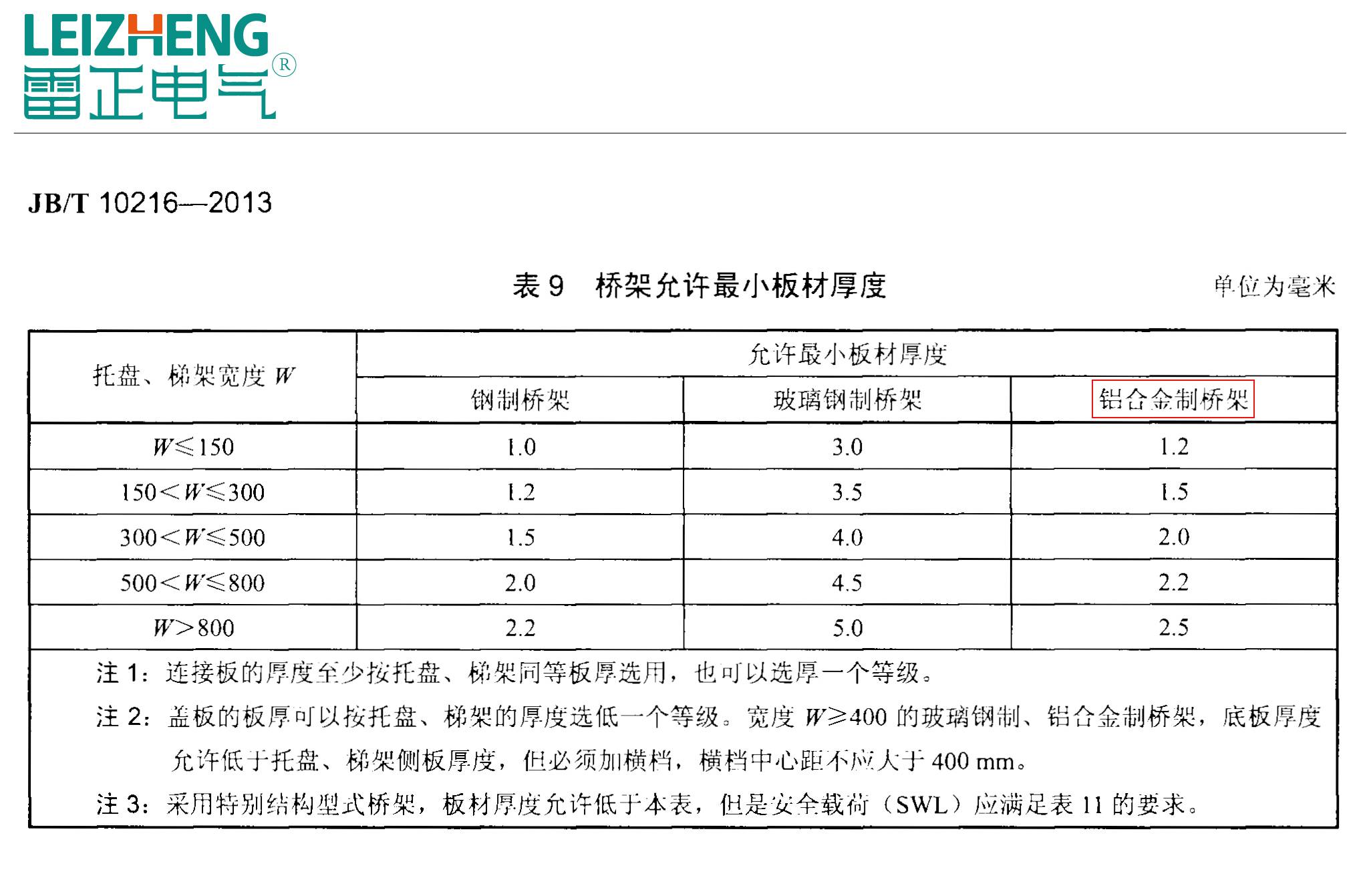

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準鋁合金橋架厚度標準如下圖：

• 鋁合金橋架寬度≤150，最小允許板材厚度1.2mm
• 150＜鋁合金橋架寬度≤300，最小允許板材厚度1.5mm
• 300＜鋁合金橋架寬度≤500，最小允許板材厚度2.0mm
• 500＜鋁合金橋架寬度≤800，最小允許板材厚度2.2mm
• 鋁合金橋架寬度＞800，最小允許板材厚度2.5mm

鋁合金橋架常用規格：

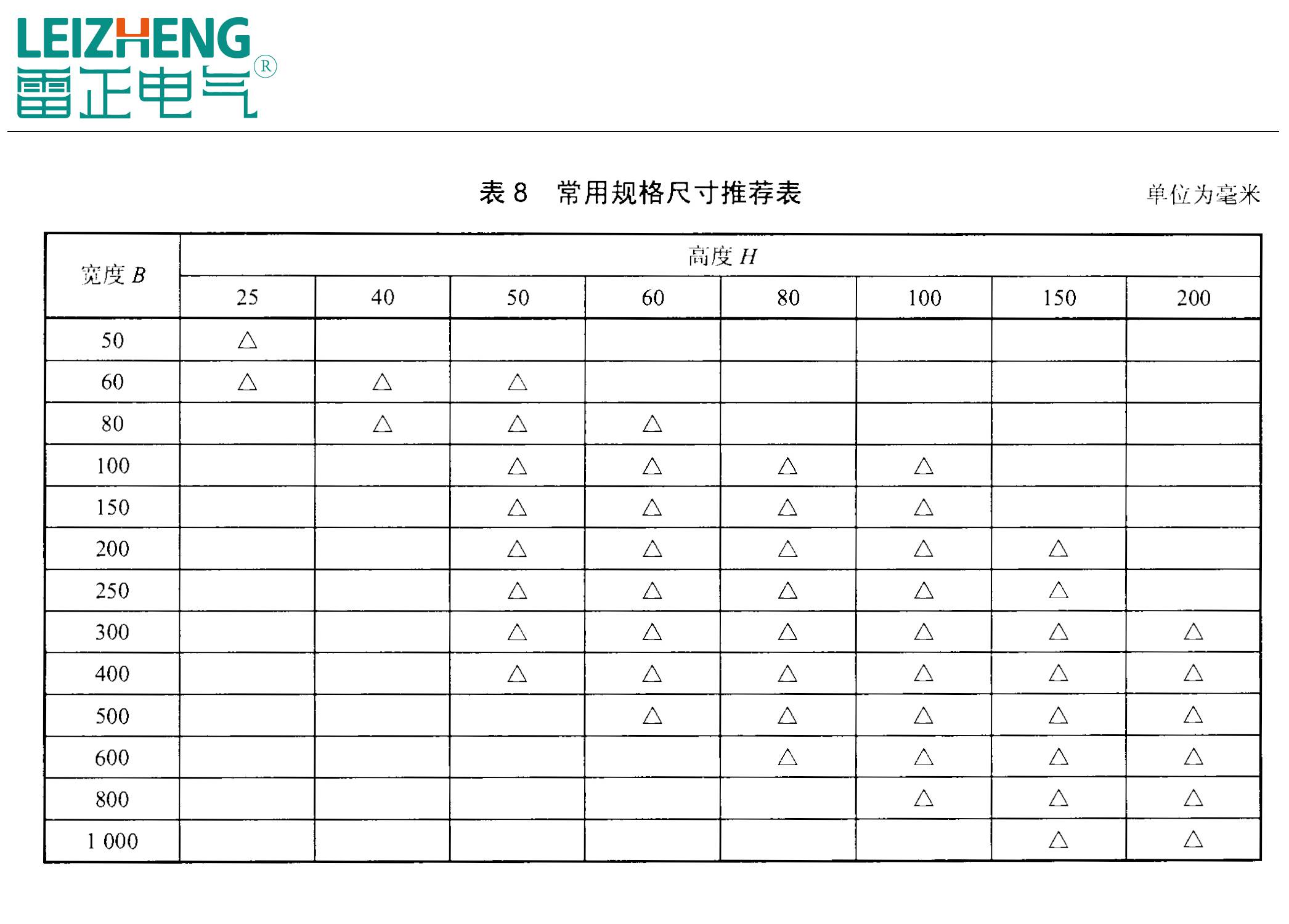

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準鋁合金橋架常用規格如下圖：

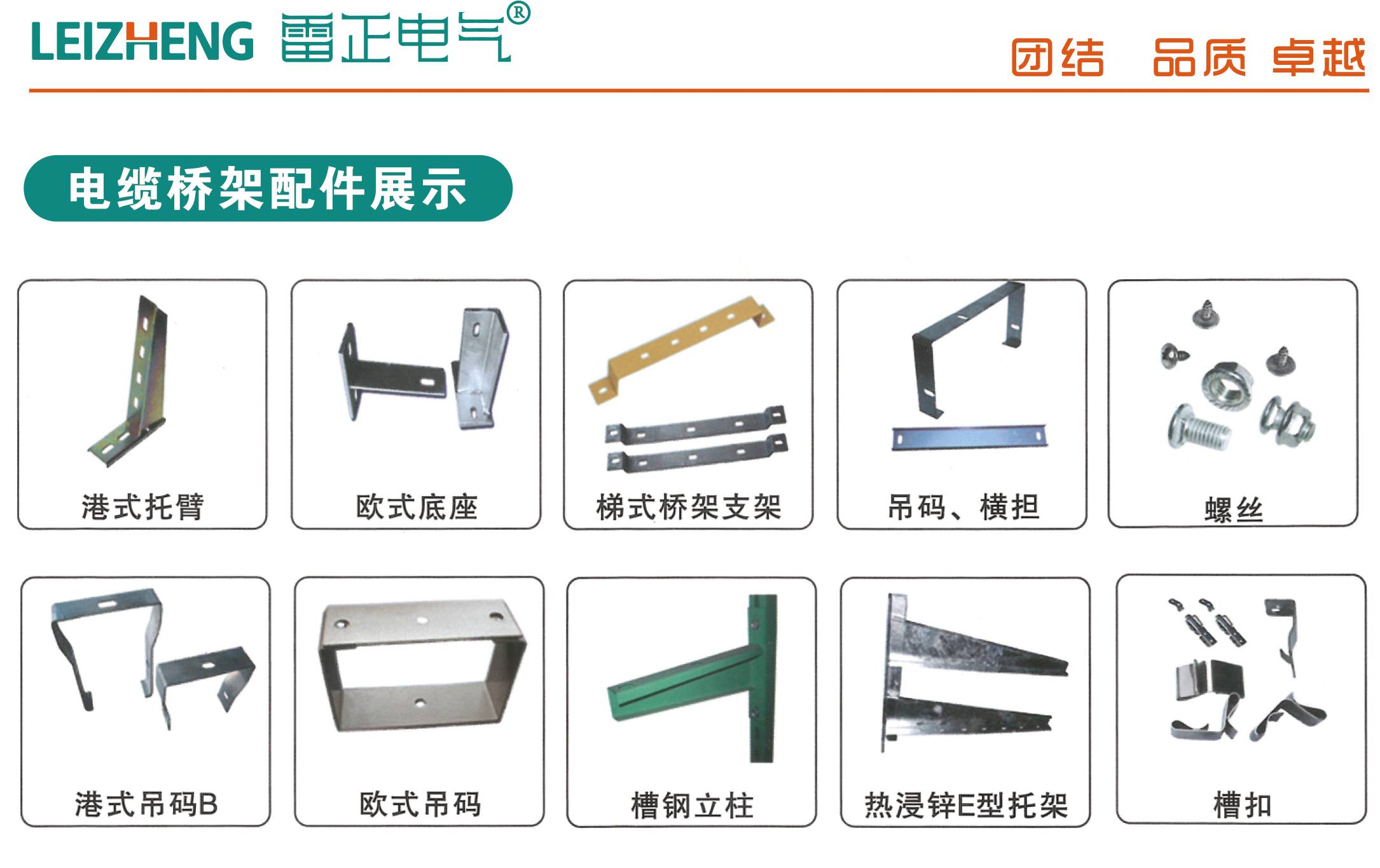

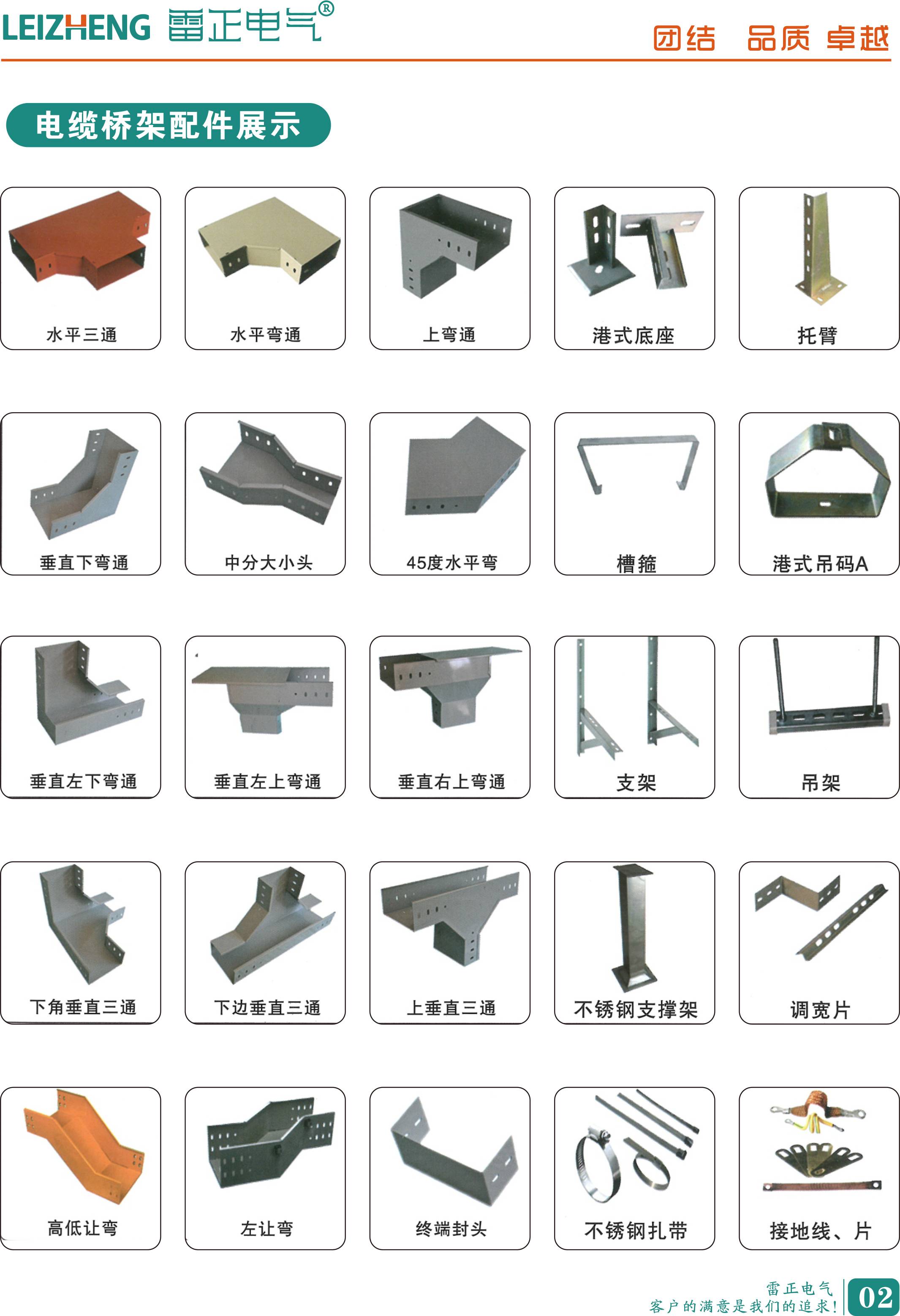

電纜橋架相關配件圖示：

以上便是鋁合金橋架國標厚度介紹，希望看完能對大家有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
