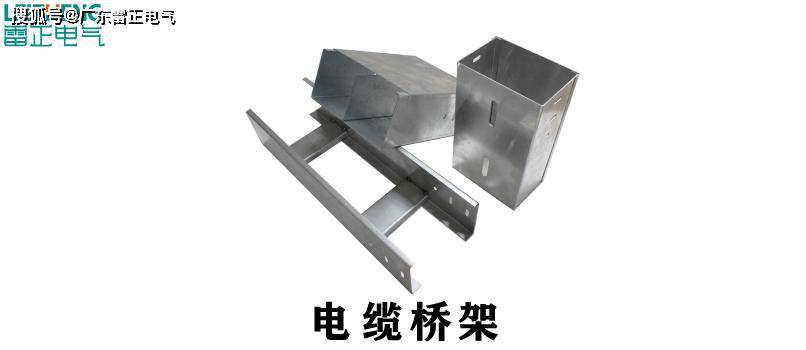

電纜橋架簡介：

電纜橋架歸于一款為維護電纜而衍生的產品，它能夠維護電纜在正常通電運作的情況下不被外界環境和不定要素影響和損壞，然后保證用電、供電安全。

電纜橋架主要由支架、托臂和裝置附件組成，既可獨立架起裝置，所有零件均需進行鍍鋅處理，可裝置在建筑物外或露天裝置。也能夠敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多顯露電線需要被維護的供電環境都會見到電纜橋架的使用。

電纜橋架型號：

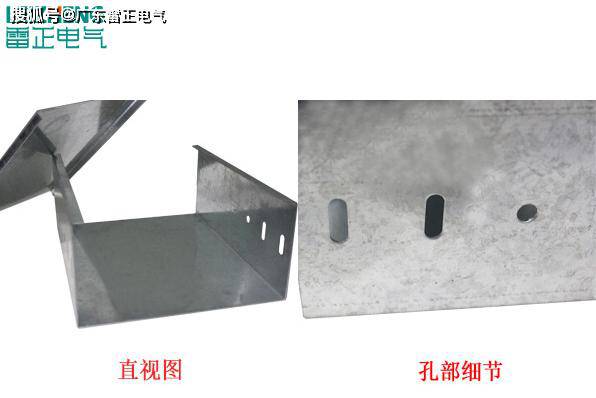

• 槽式電纜橋架：是屬于全封閉的橋架，類似一個盒子一樣保護電纜。用于敷設計算機電纜、通信電纜、高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

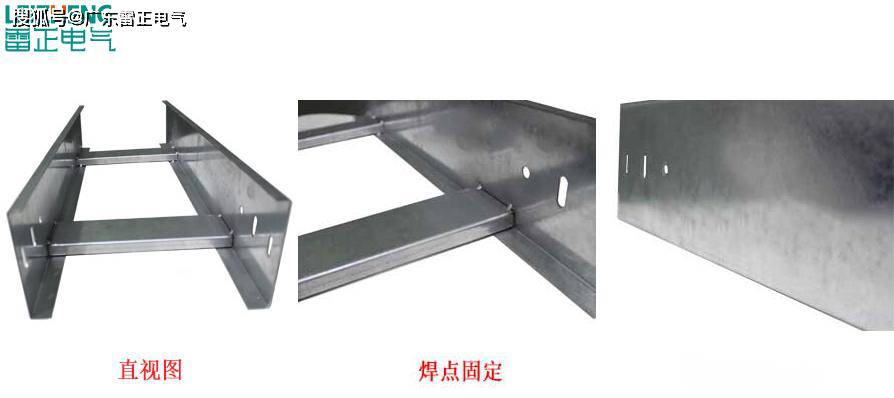

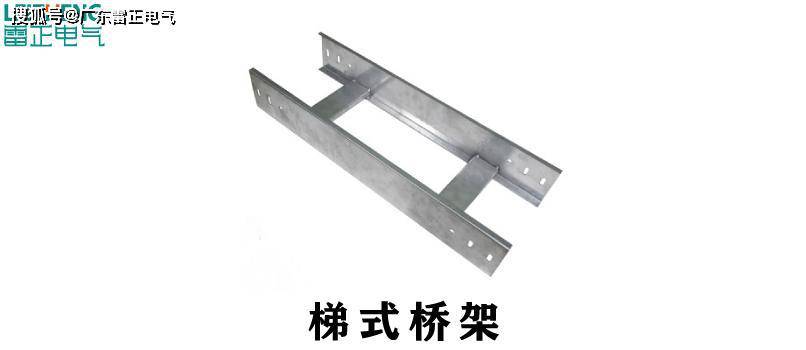

• 梯式電纜橋架：外形類似于梯子，中間焊有橫桿加固支撐具有重量輕、成本低、承受能力極強、透氣性好等特點，一般適用于直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

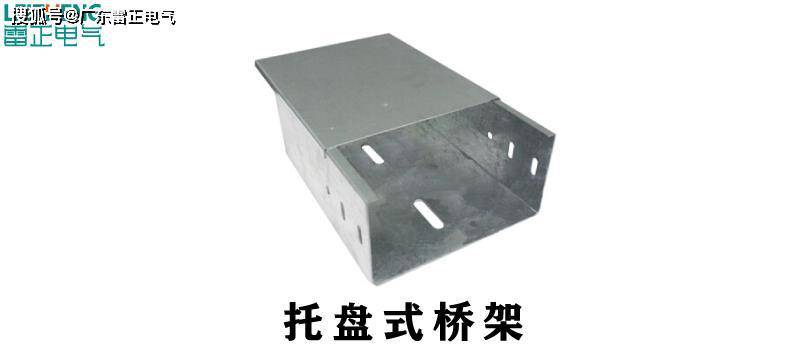

• 托盤式電纜橋架：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設

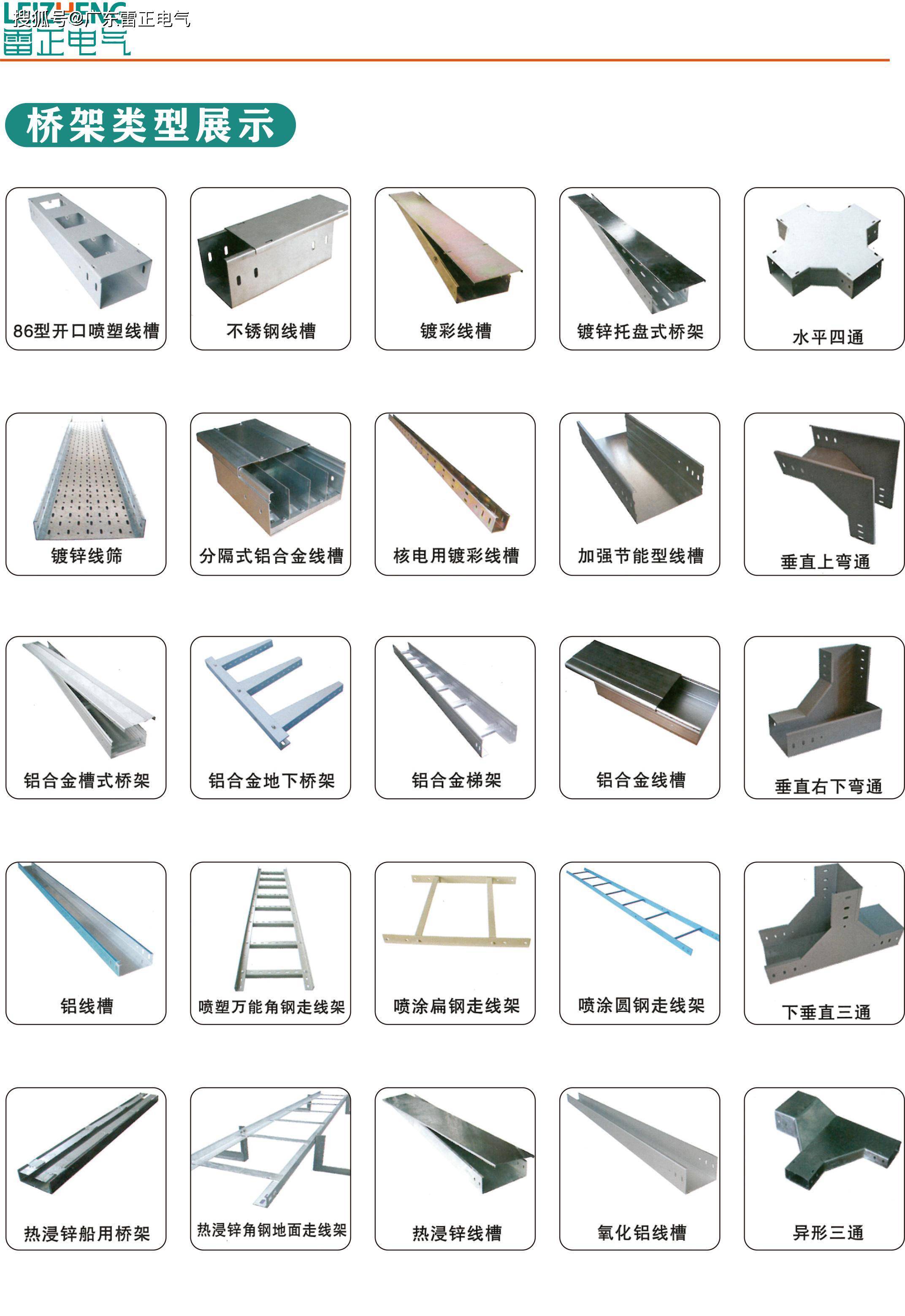

更多橋架類型圖示：

電纜橋架價格：

電纜橋架由于不同材質和表面處理款式眾多，還有板材價浮動的原因，因此以下只提供幾款市面上最常用的橋架價格作為參考。

橋架材質分類：鍍鋅橋架、鋁合金橋架、不銹鋼橋架

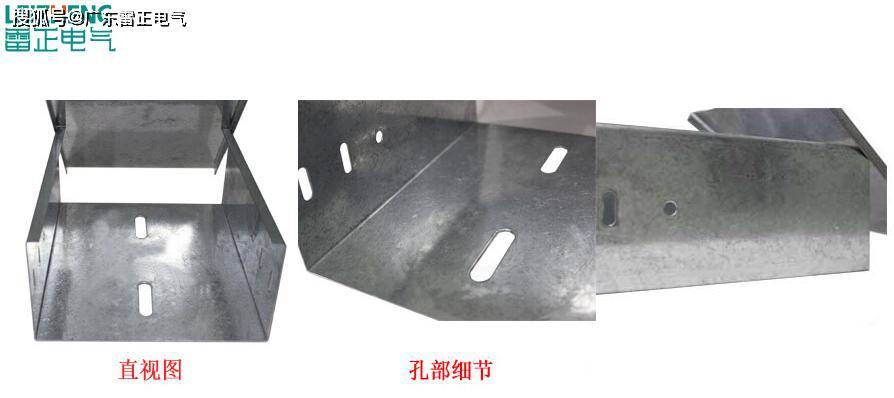

• 鍍鋅橋架：鍍鋅橋架的原材料叫“冷鍍鋅軋板”。冷鍍鋅軋板是將鋼板經過化學清洗后放置入電鍍液中（內含氧化鋅），通電后鋅分子被電離出來被附著在鋼板的外表構成鍍鋅，再將冷鍍鋅軋板經過制造成型為鍍鋅橋架。

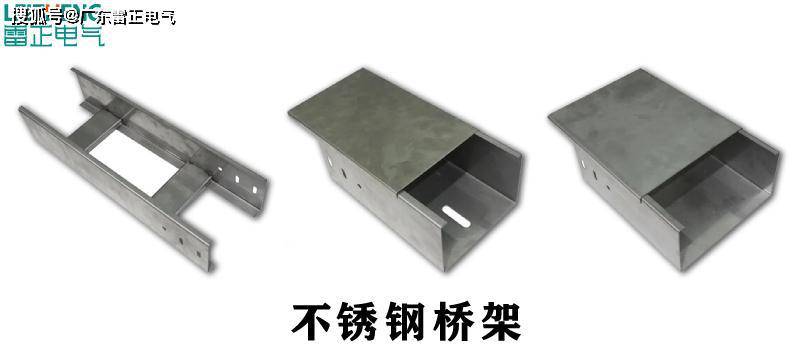

• 不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高。

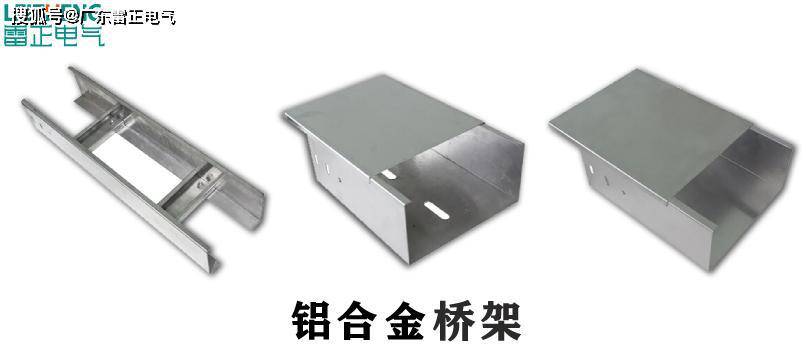

• 鋁合金橋架：鋁合金橋架由鋁合金壓成型，尺度精度高、強度好、外形漂亮、重量輕、承載才能大；鋁合金電纜橋架外表噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕才能。

橋架表面處理：防火烤漆橋架、噴塑橋架、熱浸鋅橋架

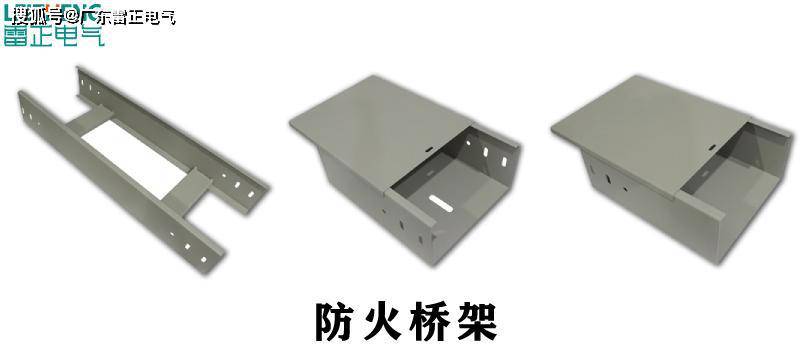

• 防火烤漆橋架：是由鍍鋅橋架經過加工表面一層防火涂料生產而成，使得橋架耐熱、耐水、耐腐蝕等性能。

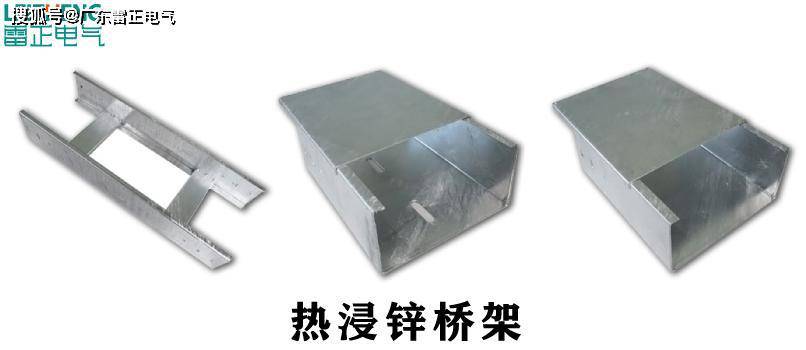

• 熱浸鍍鋅橋架：首先把原產品鍍鋅橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

• 靜電噴塑橋架：由鍍鋅橋架通過外表加工一層靜電粉末噴塑而成，使得橋架表面光滑，亦可依據裝置環境挑選調配色彩，有抗腐蝕、耐磨、防水和運用壽命長等功能。

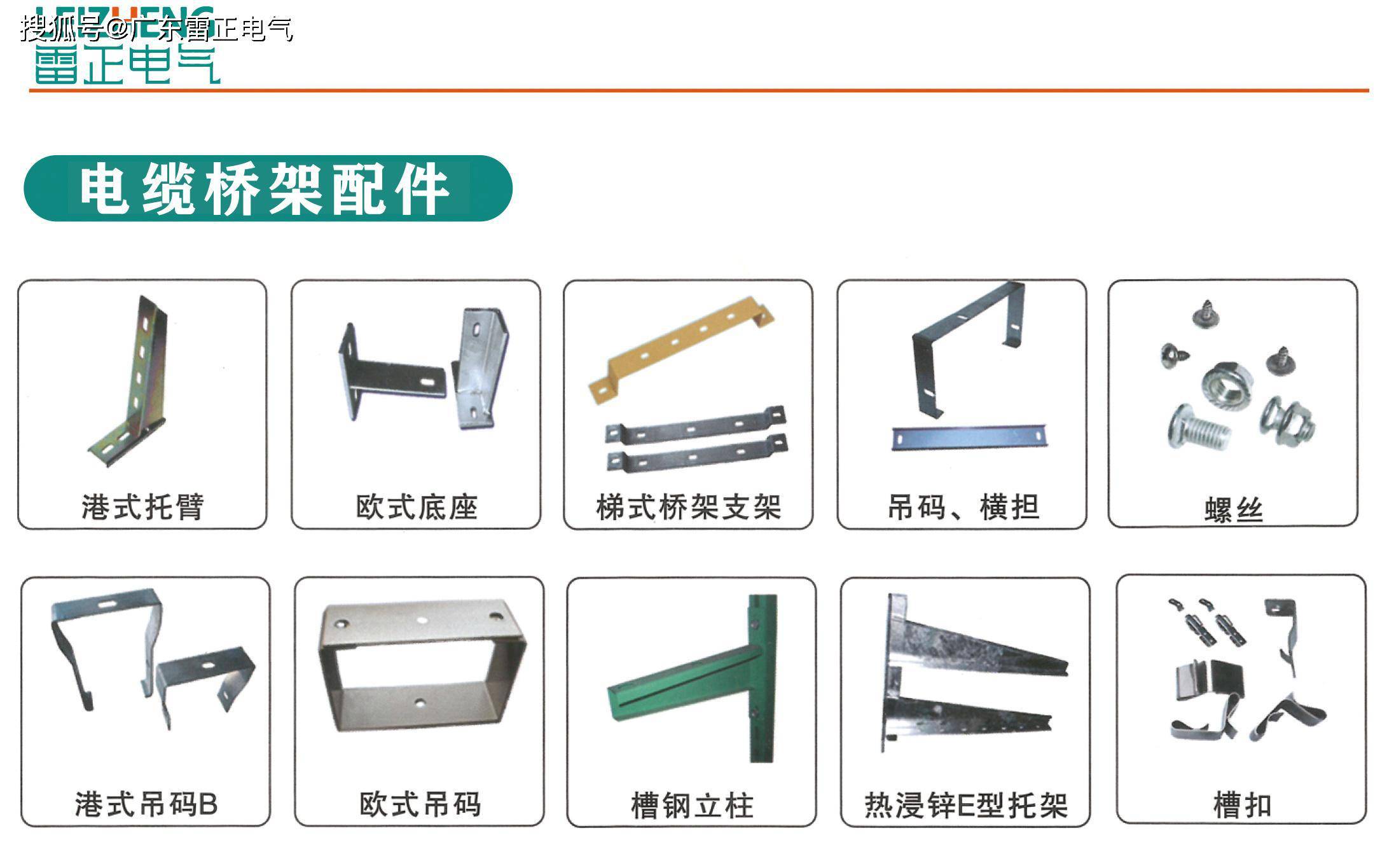

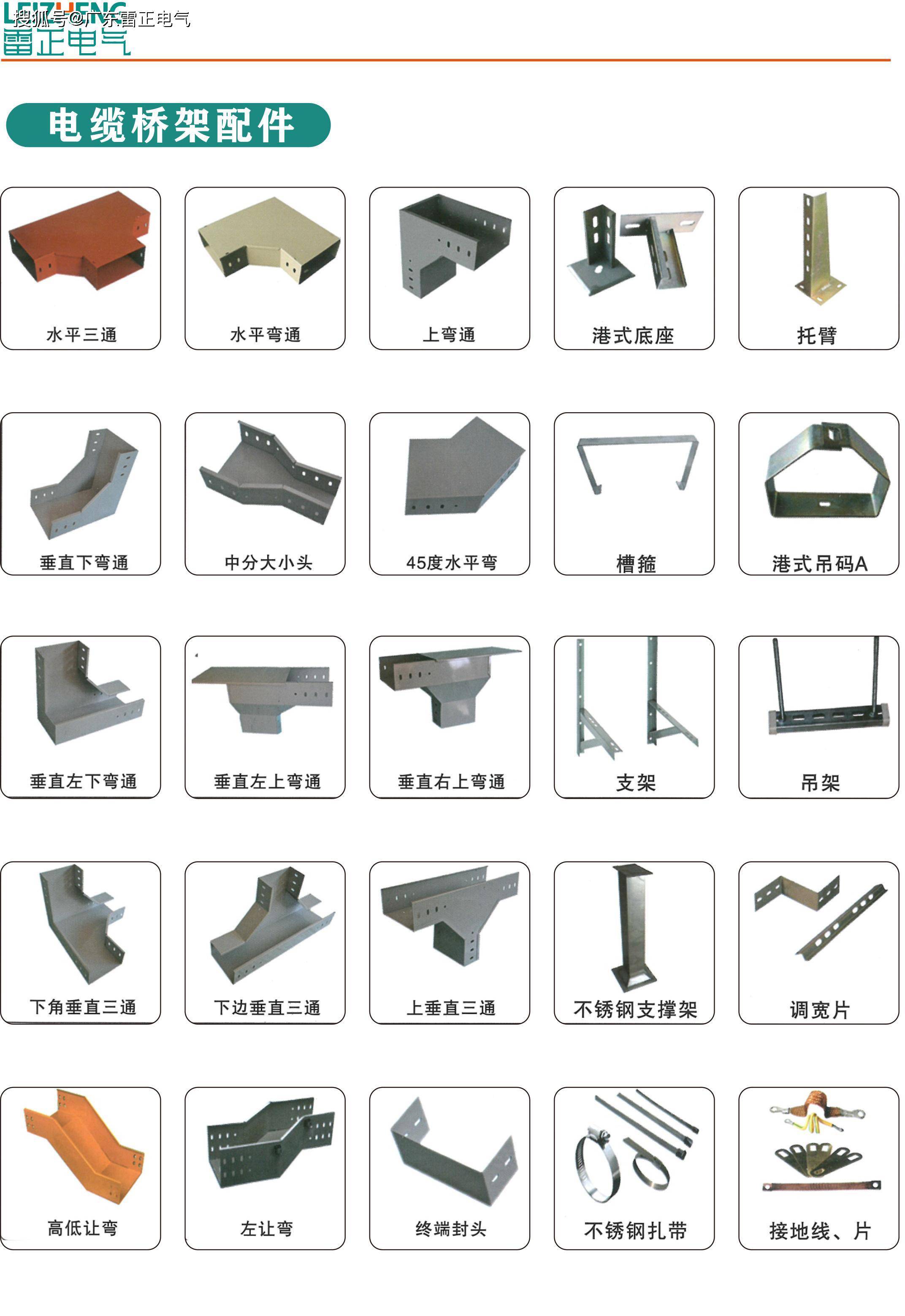

電纜橋架配件圖展示：

電纜橋架常用規格：

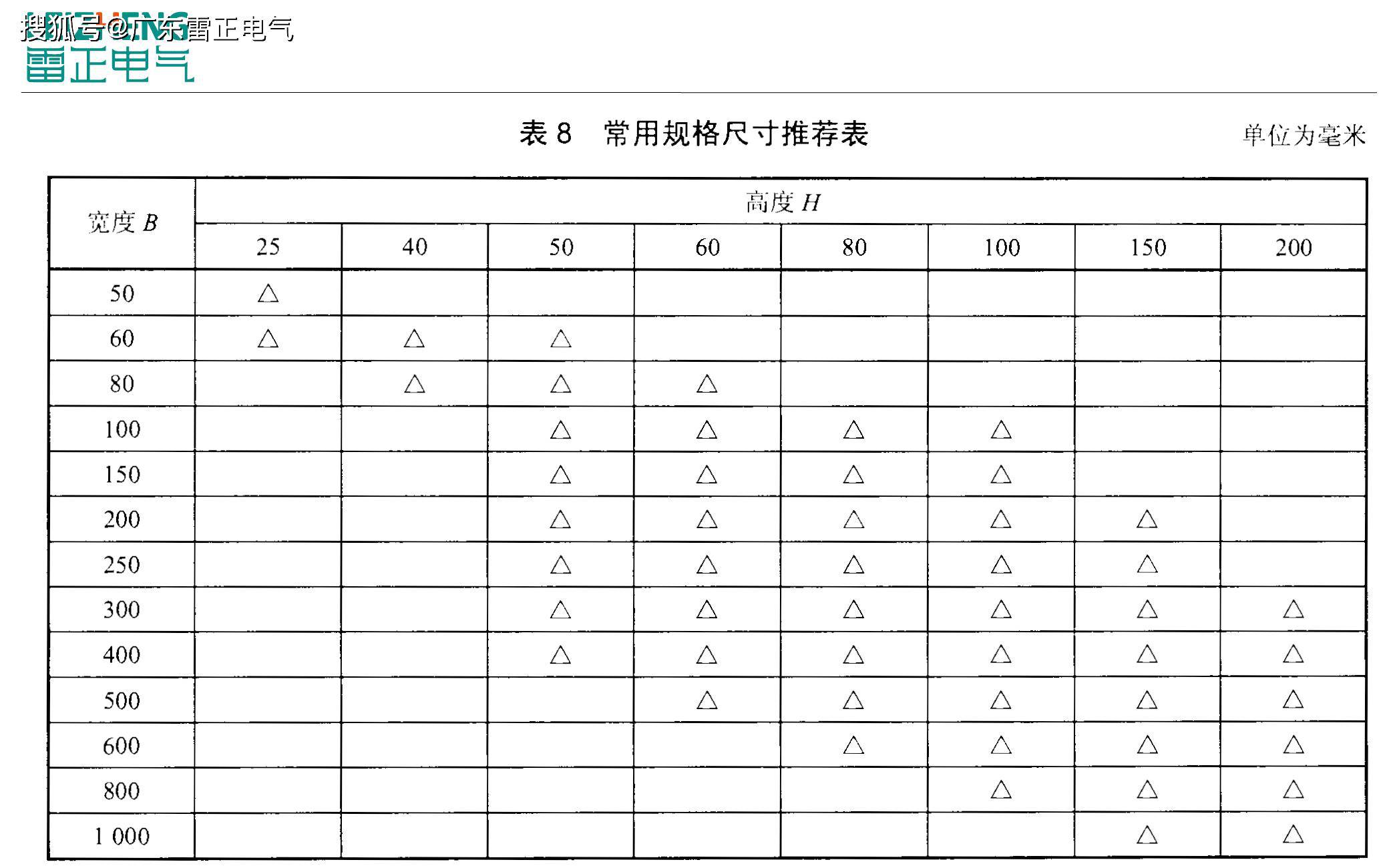

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架常用規格如下圖：

以上便是電纜橋架圖片的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識，如果還有疑問可以通過PC端查看本文章下的更多內容。
