槽式橋架介紹：

電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，避免電纜收到外界要素的損壞。由支架、托臂和裝置附件組成，橋架既可獨立架起裝置，悉數零件均需進行鍍鋅處理，可裝置在建筑物顯露天。

槽式橋架： 也叫槽式電纜橋架，是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

（電纜橋架型號主要分為：槽式電纜橋架、托盤式電纜橋架、梯式電纜橋架，所以槽式電纜橋架是屬于橋架型號的其中一種。）

槽式橋架分類：

槽式橋架按材質可以分為：鍍鋅槽式橋架、鋁合金槽式橋架、不銹鋼槽式橋架（如下圖）

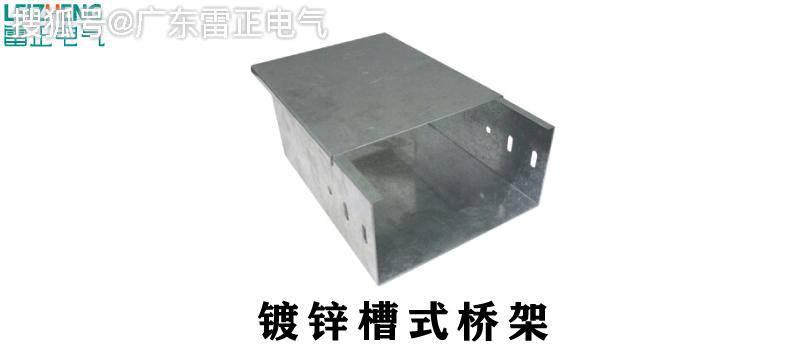

鍍鋅槽式橋架：鍍鋅槽式橋架是由冷鍍鋅軋板制作成型，全密封型橋架，如盒子一般形狀，屏蔽性能較好，密封性高度保護電纜防止被腐蝕和干擾，且?guī)в蟹缐m性能。

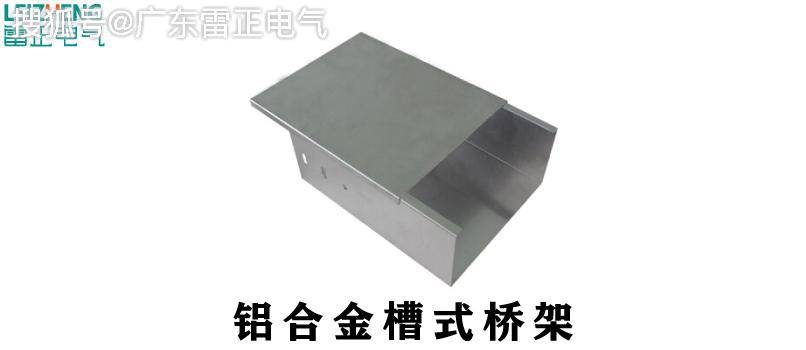

鋁合金槽式橋架：鋁合金槽式橋架采用1060鋁板制作，該鋁板鋁含量高達99.6%以上，可以直接代替鋼制橋架和噴塑橋架的性能，使用壽命是普通鋼制橋架的5倍以上。

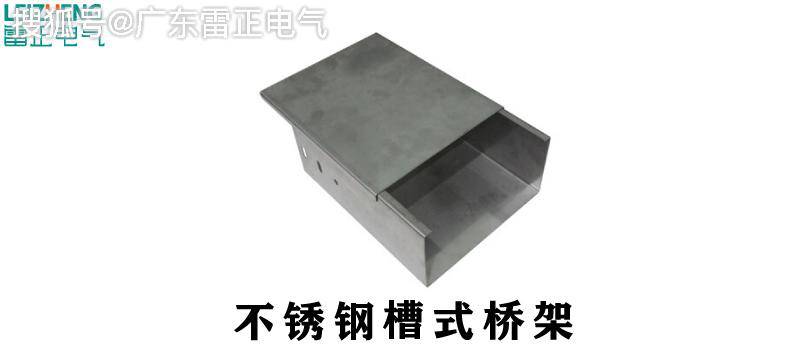

不銹鋼槽式橋架：不銹鋼槽式橋架是用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高，加上槽式橋架自身的密封性可以更好的為電力輸送保駕護航。304不銹鋼其成份中有含有Ni元素極為重要，直接決定304不銹鋼的抗腐蝕能力及其的價值。

槽式橋架按表面處理可以分為：防火槽式橋架，熱浸鋅槽式橋架、噴塑槽式橋架

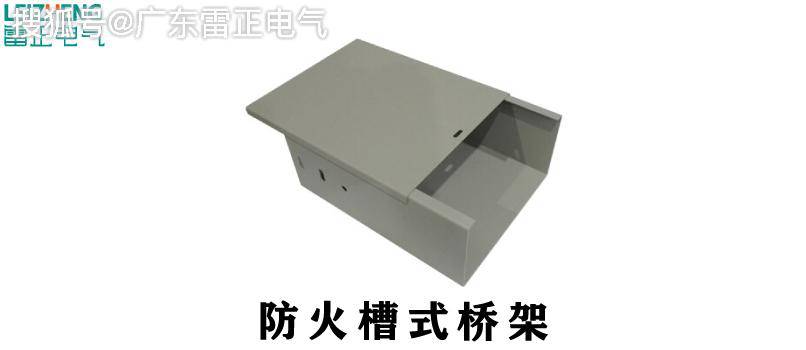

防火槽式橋架：防火槽式橋架是由鍍鋅槽式橋架經過加工表面處理一層防火涂料生產而成，并且采用了高環保顏料使得橋架上的防火涂料具有無毒、無污染，耐火、耐水、耐油….的性能。

熱浸鋅槽式橋架：熱浸鋅槽式橋架又稱為“ 熱鍍鋅槽式橋架 ”，首先把原產品鍍鋅槽式橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

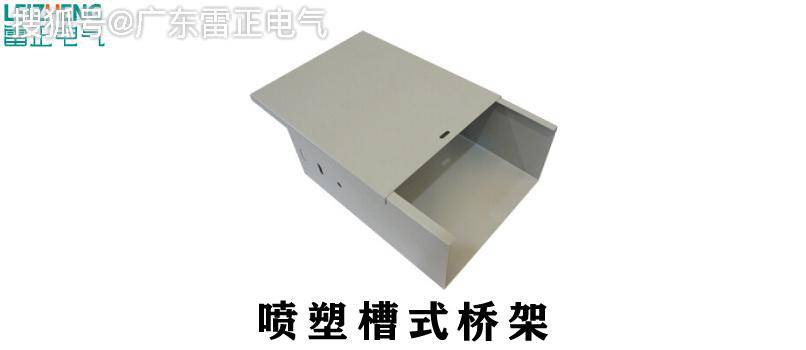

噴塑槽式橋架：噴塑槽式橋架由鍍鋅槽式橋架經過加工外表處理一層靜電粉末噴塑，密封式環境下保護著電纜（線），屏蔽性能非常好，經過靜電噴塑加工后，橋架的本身外表會比較光滑，配上顏色的配搭可提高美觀度。

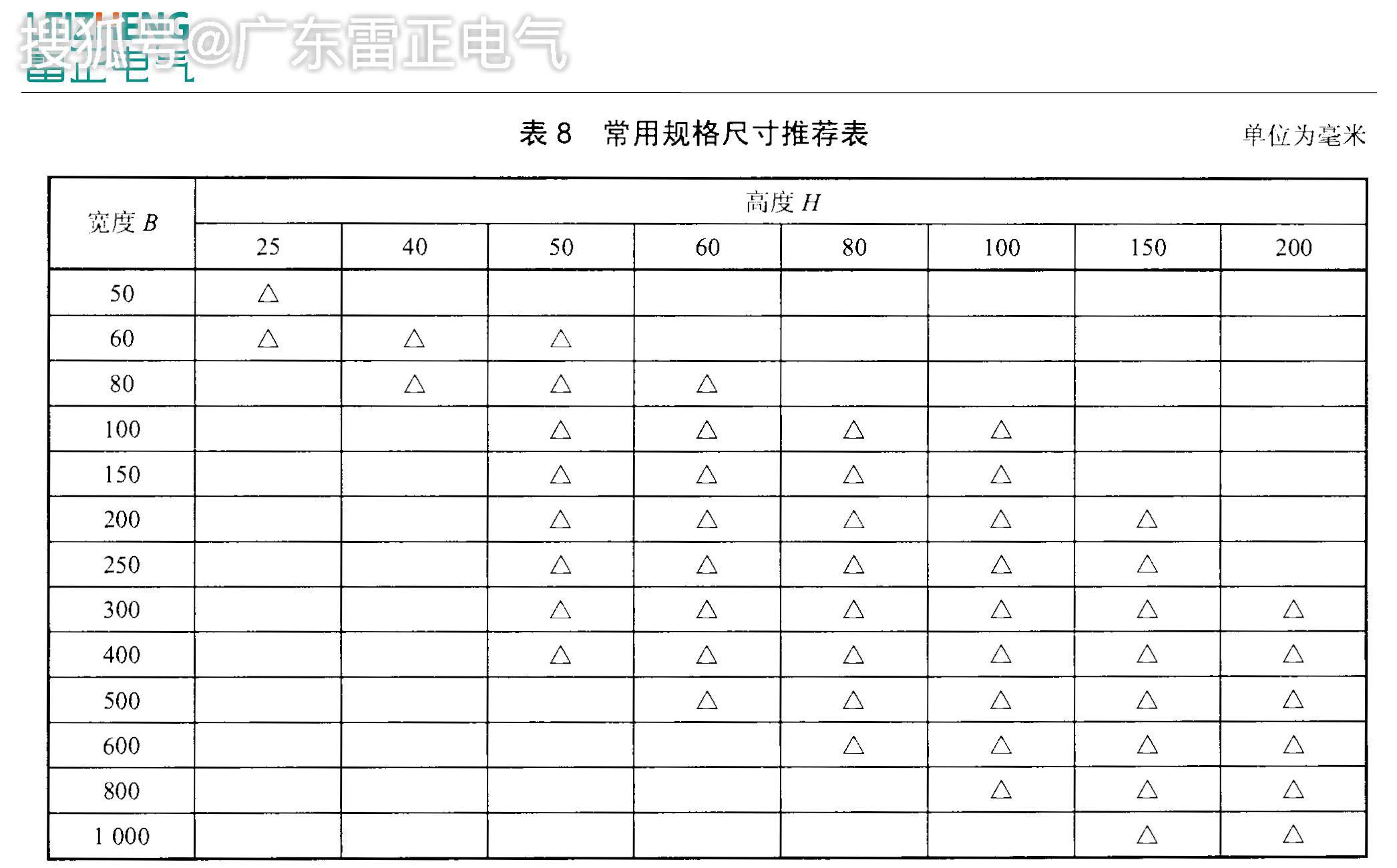

根據JB/T 10216-2013《電控配電用電纜橋架》標準槽式橋架常用規格如下圖：

以上便是槽式橋架圖片大全的介紹，希望看完大家對槽式橋架有更深入的了解，如果還有疑問可以通過PC端查看本文章下的更多內容。

轉載請注明來自廣東雷正電氣，本文地址：http://syyhs.net/cpzs/3282.html
除非注明，廣東雷正電氣文章均為原創，轉載請注明出處和鏈接！
