電纜橋架簡介：

電纜橋架屬于一款為保護電纜而衍生的產品，它可以保護電纜在正常通電運作的情況下不被外界環境和不定因素影響和破壞，從而保障用電、供電安全。

電纜橋架國標厚度（附國家標準圖）：

國家厚度標準：國家為規范橋架行業所制定的生產標準，具體可觀看下面視頻講解：

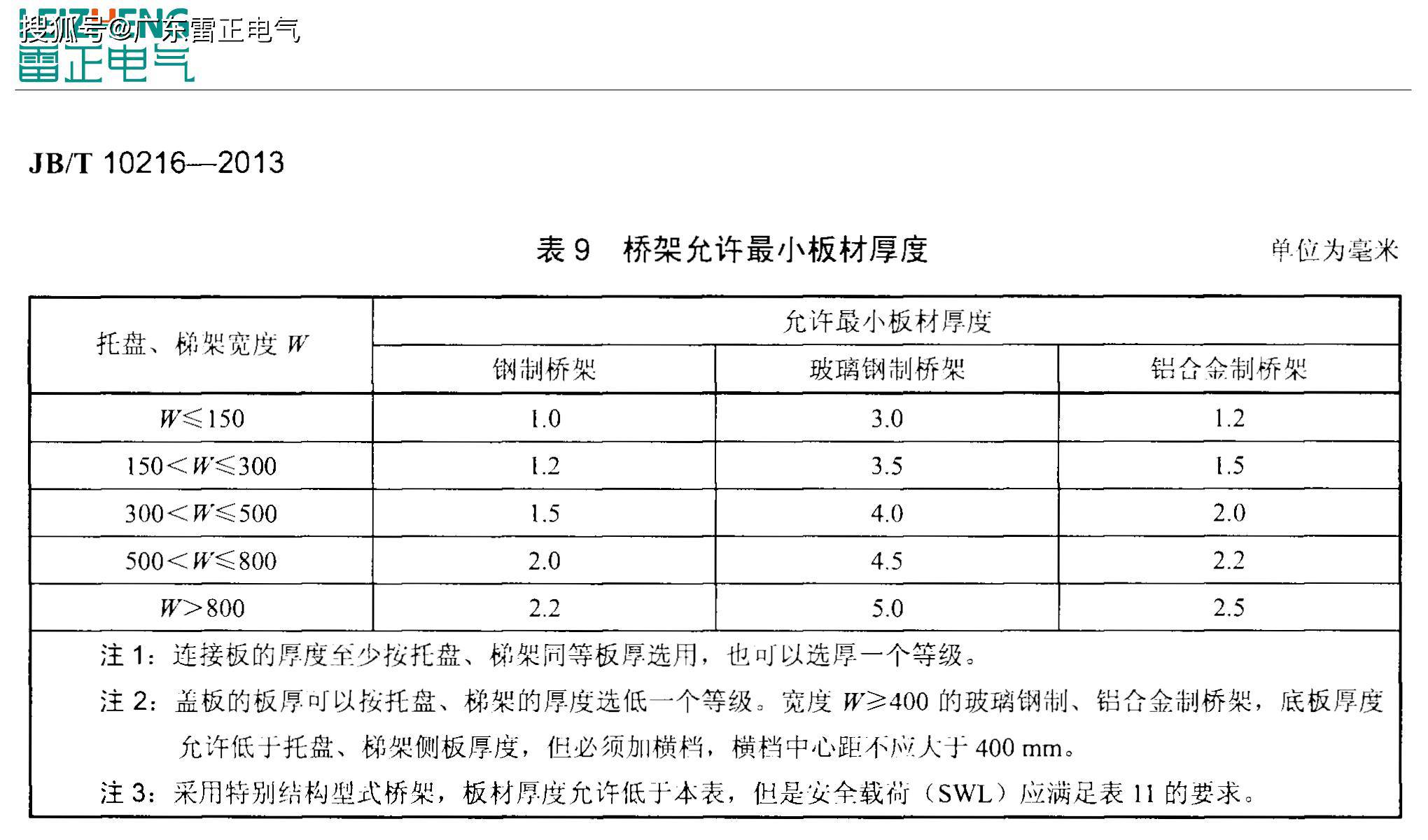

根據《JBT10216-2013 電控配電用電纜橋架》，電纜橋架國標厚度標準圖如下：

電纜橋架規格表：

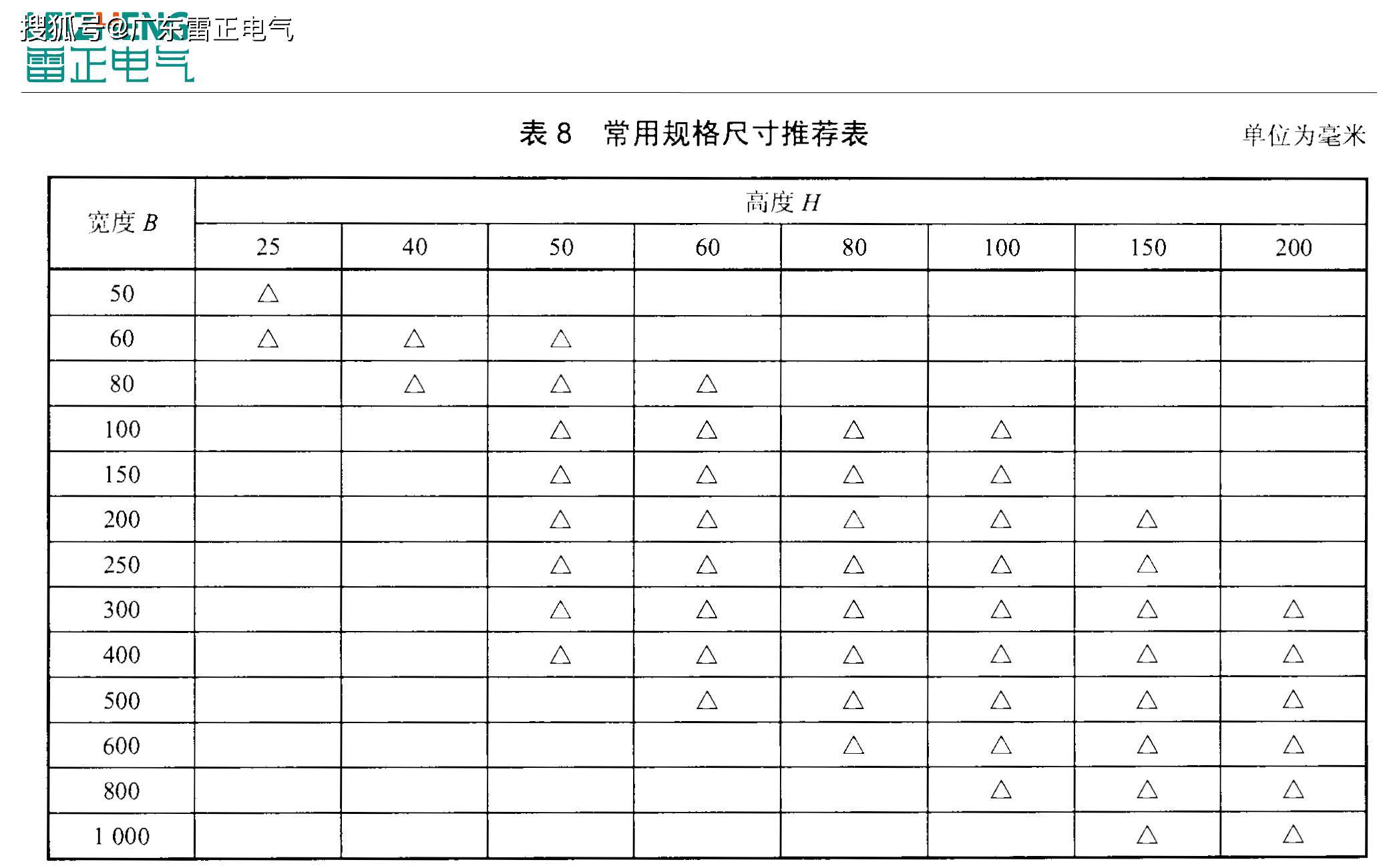

根據 JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架規格如下圖：



電纜橋架型號介紹：

電纜橋架常用的型號有：槽式橋架、梯式橋架、托盤式橋架（詳情如下）

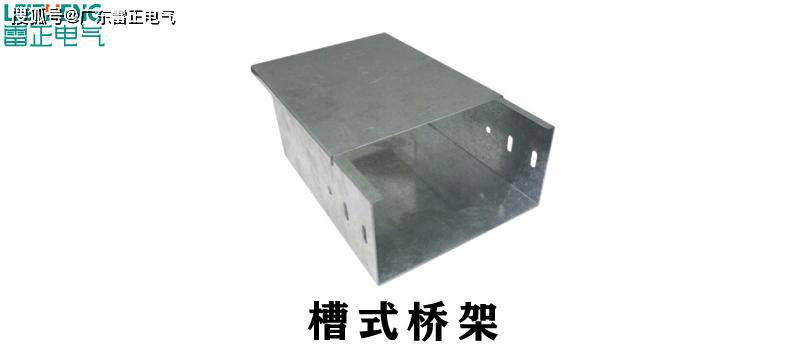

• 無孔電纜托盤橋架（槽式橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。

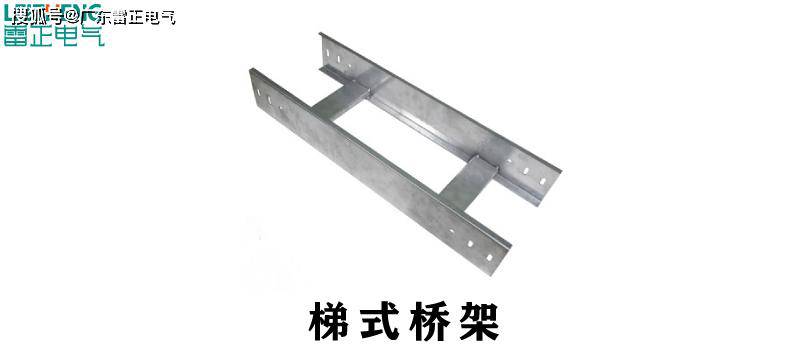

• 梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好。

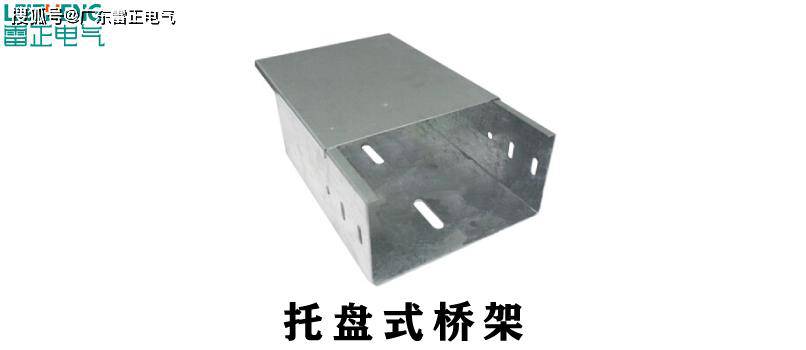

• 有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。

以上便是電纜橋架國標厚度（2020版）的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識。
