鍍鋅線槽/電纜橋架的規格尺寸選擇方法

在工程實際中，鍍鋅線槽/電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇鍍鋅線槽/電纜橋架的規格尺寸



這個問題直接參考國標：GB51348-2019《民用建筑電氣設計標準》中第8.5篇電纜橋架布線7/8/9/10子類。

8.5.7 在電纜橋架內可無間距敷設電纜。在托盤內敷設電纜時，電纜總截面積與托盤內橫斷面積的比值不應大于40%。

8.5.8 槽盒內電纜的總截面積(包括外護層)不應超過槽盒內截面積的40%，且電纜根數不宜超過30根。

8.5.9 控制和信號線路可視為非載流導體，其電纜或電線的總截面積不應超過槽盒內截面積的50%。

8.5.10 有電磁兼容要求的線路與其他線路敷設于同一金屬槽盒內時，應采用金屬隔板隔離或采用屏蔽電纜或電線。

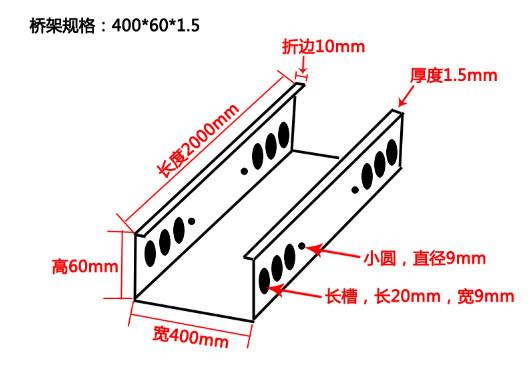

鍍鋅線槽/電纜橋架規格尺寸參數由：寬度、高度、厚度、長度，4個因素組成。

橋架寬度常規尺寸是：50mm-1200mm

橋架高度常規尺寸是：40mm-400mm

橋架厚度常規尺寸是：0.5mm-3.0mm

橋架長度常規尺寸是：2米、3米、4米、6米、8米、12米

當然特殊規格特殊定制。都是沒問題的。
