一分鐘了解jdg管是什么管？（視頻講解）

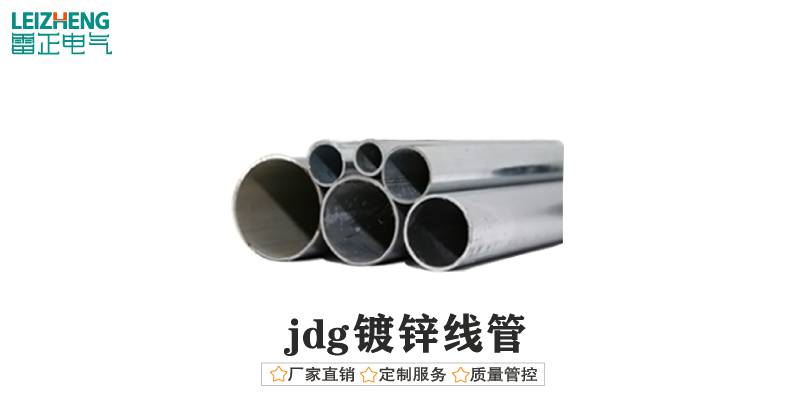

jdg25管指的是：外徑25mm
jdg管規格：jdg16管、jdg20管、jdg25管、jdg32管、jdg40管、jdg50管（單位：mm）
jdg管材質分為：熱鍍鋅、冷鍍鋅工藝，可用彎管器直接人工煨彎
jdg管壁厚常規厚度：0.8mm、1.0mm、1.2mm、1.5mm、1.6mm（國標壁厚：1.6mm，允許偏差0.15mm）
jdg管執行標準
生產設計標準：《GB∕T20041.21-2017電纜管理用導管系統第21部分：剛性導管系統的特殊要求》《GBT20041.1-2015電纜管理用導管系統第1部分通用要求》
施工驗收標準(含壁厚說明)：《CECS120：2007套接緊定式鋼導管電線管路施工及驗收規程》
?
JDG管介紹及優勢：

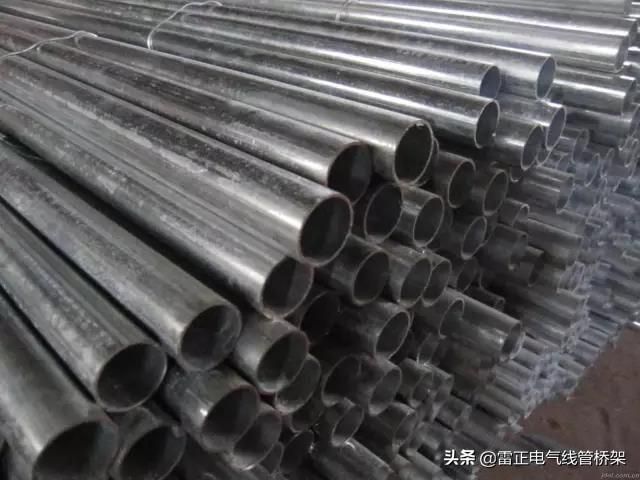

JDG管又稱“套接式鍍鋅鋼管”，是最新型的電路線管。連接套以及其金屬附件選用螺紋固定連接，組成的電線管道，無需跨接、焊接、套絲，外觀為白色或黃色。
JDG管是代替PVC管、SC管等傳統電線管的新一代產品。這是修建電氣范疇選用新材料、新技術的突破性立異。JDG管選用鍍鋅鋼管和薄壁鋼管跨接地線，克服了一般金屬導管施工雜亂、施工損耗大的缺陷，也處理了PVC管耐火性差、接地不良的問題。
JDG管施工注意事項：
1.JDG管的切開應選用無齒鋸或鋼鋸，端部應潤滑無毛刺。
2.JDG管暗敷設時，其曲折半徑不小于管外徑的6倍，在混凝土平面內，其曲折半徑不小于管外徑的10倍；JDG管明敷設時，其曲折半徑不小于管外徑的6倍管的。當兩接線盒之間只要一處曲折時，曲折半徑不該小于管子外徑的4倍。
3.JDG管埋入墻內或混凝土內時，固定點之間的間隔不該大于1000mm，固定點與彎頭、接線盒和端子的要害點之間的間隔應大于150 mm，但小于300 mm。
4.JDG管埋入墻內或混凝土內時，管與墻或混凝土外表的凈距不該小于15mm。
5.套管密封鋼管明敷時，其支吊架的標準應不小于圓鋼的標準：直徑6mm；扁鋼：30mm*3mm；角鋼：25 mm*25 mm*3mm，無規劃要求時。
6.進入箱（盒）內的管道應為一管一孔，管徑應與箱（盒）的敲落孔共同，禁止長孔。管道放入箱（盒）內時，應擺放規整，距離均勻，箱（盒）與墻平齊。
7.配管完畢后，為避免異物進入管道，應在結尾進行密封。
8.混凝土澆筑時，應留電工監護，避免管道及接線盒晃動移位。
9.模板撤除后，及時對管道進行預掃。打掃管應將布帶固定在帶線一端，從另一端拔出，并鏟除因鍍鋅管而在管道內堆積的雜物或積水。管道清潔后，封閉箱口。
