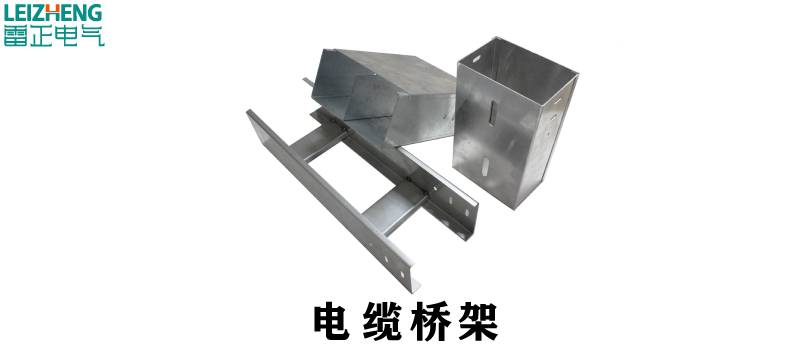

隨著市場變化橋架已經遍布市場橋架分類有很多。而且在我們的生活中各個地方都會用到這款產品?，F(xiàn)在就給大家詳細介紹一下關于電纜橋架技術要求。

?電纜橋架要求：

以工程使用的橋架為例，均為防火橋架，防腐形式要求為靜電噴涂；顏色為灰色。照明母線槽顏色為灰白色。

撓度不應大于4mm

1、螺栓孔徑 可比螺桿公稱直徑大于1.5mm（螺桿直徑不應大于M16）時或2mm（螺桿直徑不小于M20）時螺栓孔精度不應低于H14級

2、螺栓連接孔的孔距允許偏差：同一組內相鄰兩孔間≤±0.7mm；同一組內任意兩孔間≤±1.0mm,相鄰兩組的端孔間≤±1.2mm。

3、在水平彎曲，垂直方向彎曲、分支和電纜梯架縮小寬度時，須使用制造廠的標準直角彎節，分支接頭，偏心縮節，直線縮節。

防火橋架要求：防火漆要求平整、光滑、均勻、不起皮、無氣泡水皰。

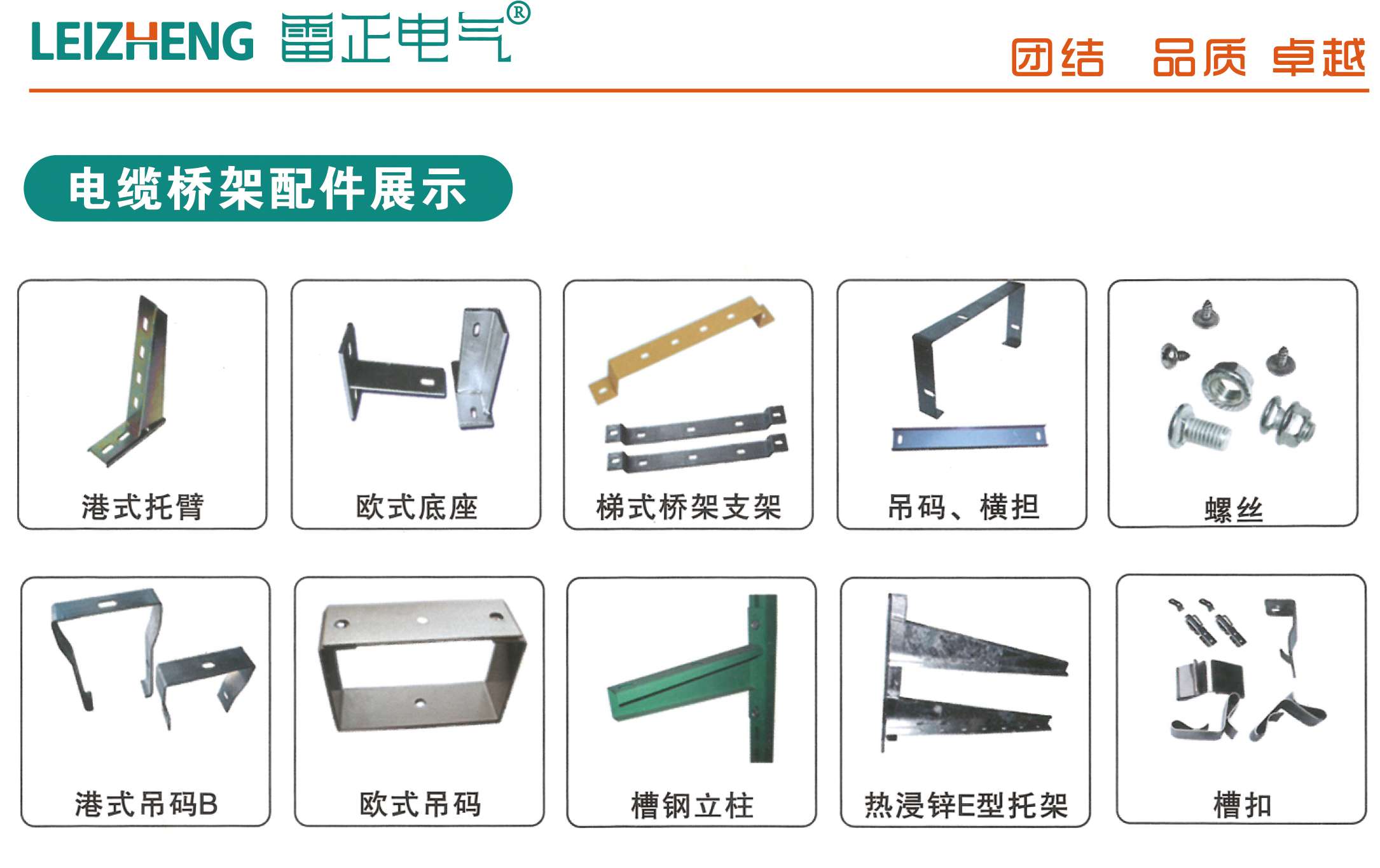

電纜橋架附件要求

1、附件表面防腐處理與橋架主體結構相一致，電纜橋架的連接片開孔數量及使用連接螺栓、平彈墊套數、規格應滿足規范跨接連接相應要求。橋架的蓋板材質規格應等同于電纜橋架。

2、提供電纜橋架附件數量應充足，并能滿足施工所需要求。電纜橋架的連接片及跨接銅編織帶均考慮5%的余量，螺栓栓帽、墊片考慮百分之10%的余量。

電纜橋架生產長度一般為2米一節，長度為2米時，偏差不應大2mm

尺寸公差應符合GBT804-V中的要求

電纜橋架的接地應滿足規范GB 50303-2015《建筑電氣工程施工質量驗收規范》中相關要求

電纜橋架加工成型后，兩邊應平行，兩側與底應垂直，底面應端正，無彎曲、扭曲，裂紋。邊沿?zé)o毛刺等現象；走線槽應光滑平整，無損傷電纜絕緣的突起或光角，焊縫應平整、無氣孔、夾渣咬邊等缺陷，焊件四周的焊縫不得小于母材厚度。

電纜橋架應包含：橋架、連接片，跨接銅編織帶、螺栓栓帽、尼龍帶扣、鞍型夾、沖孔帶、電纜夾等一切主附件。

橋架及配件的選型制作須符合T/CECS31-2017《鋼制電纜橋架工程技術規程》及相關技術要求。

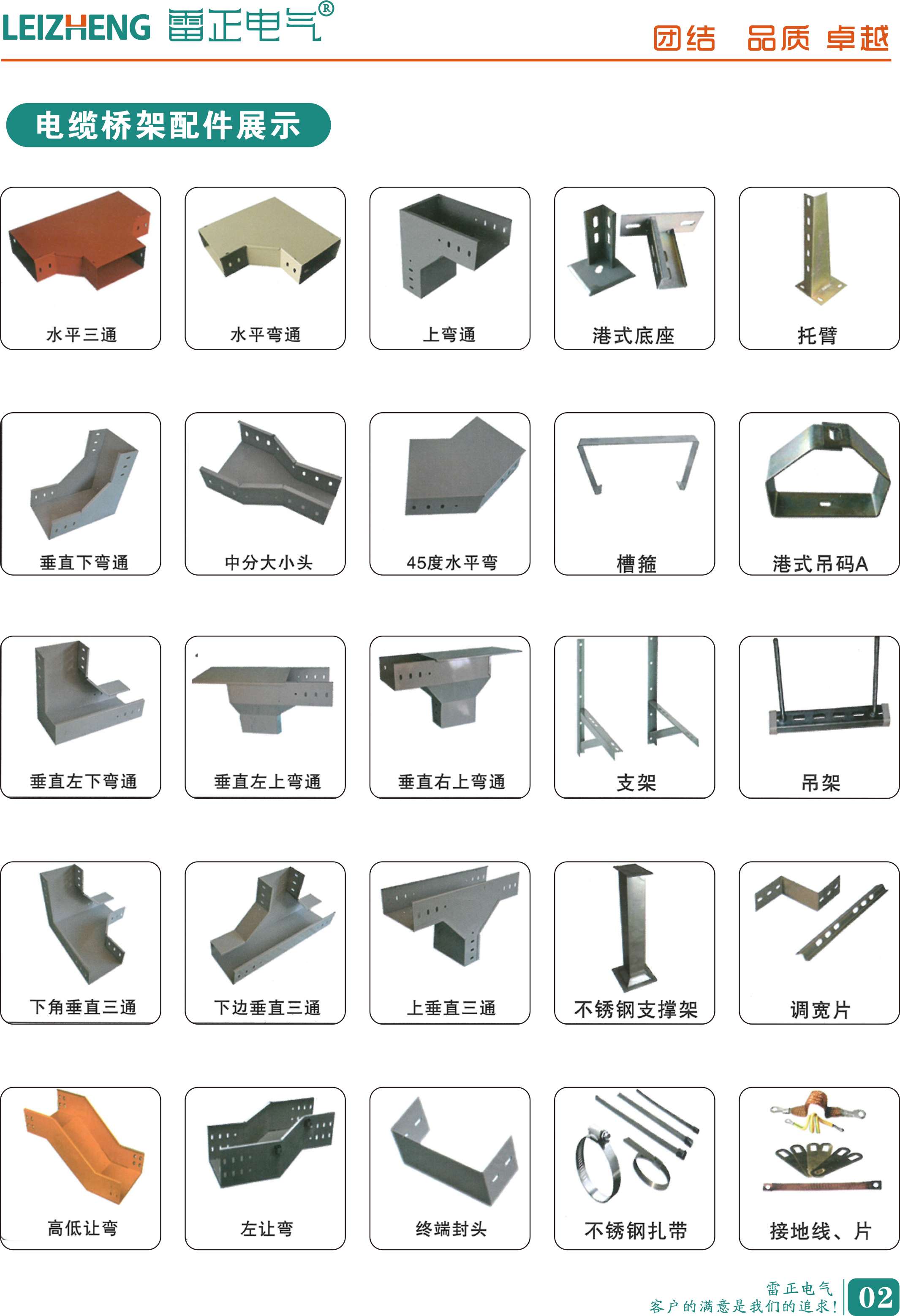

各種型號橋架的彎通及附件規格應符合工程布置條件并與橋架相配套，要求橋架各種配件要齊全。所有彎通、三通均應為整版制作。



電纜橋架應采用冷軋鋼板，鋼板應有原材料的進場合格證。槽式電纜橋架需要為整塊鋼板彎制而成的槽型部件。

電纜梯式橋架架設計需要無需在工地鉆孔并須盡量減少在工地切斷的可能。電纜梯架的兩條邊框起頂緣須卷邊以增加強度。梯級的間隔約為300mm，并具有一定的寬度以用不同的方法固定電纜包括尼龍帶扣，鞍型夾，沖孔帶，電纜夾等固定夾。

電纜橋架主附件均要防火處理，耐火時間不小于1小時。其整體耐火性還應符合國家有關規范或標準的要求。

隨貨附帶資料齊全，產品合格證、產品材質證明、產品使用說明書、出廠檢驗報告及廠家資質證明等，一式四份。

以上便是電纜橋架技術要求的介紹，希望大家看完以上內容能有所幫助。
