電纜橋架是一個行業統稱，主要用于敷設保護電纜線，避免電纜線在運作的時候受到外部因素而導致?lián)p壞，在市場上最常見的三種電纜橋架類型分別是：槽式橋架（無孔電纜托盤）、托盤式橋架（有孔電纜托盤）、梯式橋架（電纜梯架），這三種電纜橋架類型也是強/弱電工程中最常用到的。



電纜橋架型號類型介紹

電纜橋架

由電纜托盤或電纜梯架的直線段、彎通、附件及支吊架等構成具有支撐電纜的鋼性結構系統之全稱(簡稱橋架)。

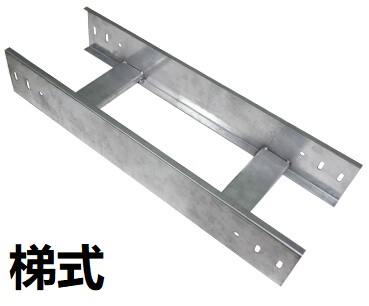

電纜梯架（梯式橋架）

由側板和與側板相互固定的橫檔組成的梯形組件( 簡稱梯架)，T型梯級式電纜橋架適用于直徑較大電纜的敷設，能夠同時適用于高、低壓動力電纜的敷設，梯式橋架相比有孔/無孔托盤橋架的防護性是較差的，相反梯式橋架的通風性和承載力是它們之間最好的。所以主要用于敷設大口徑電纜，

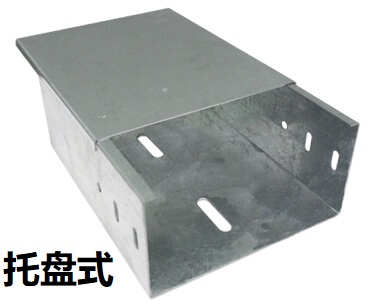

有孔電纜托盤（托盤橋架）

由帶散熱孔的底板和與底板為一個整體的側板組成或由帶散熱孔的底板與底板連接的側板組成的槽形組件；托盤式電纜橋架優勢在于載荷大和散熱好，主要就是用于鋪設截面大但是數量比較小的電力電纜，托盤式橋架由于開了散熱孔，托盤式橋架板材的厚度建議要更厚些。

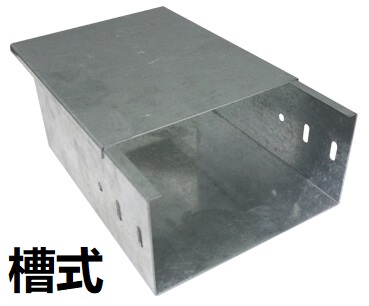

無孔電纜托盤（槽式橋架）

由底板和與底板為一個整體的側板或由底板與底板連接的側板組成的槽形組件(簡稱電纜托盤直線段)；槽式電纜橋架（無孔電纜托盤）一種全封閉型電纜橋架，它的優勢在于屏蔽和防腐，主要適用于鋪設截面小但是數量卻非常多的電線電纜。



有孔/無孔托盤橋架、梯式橋架厚度標準

注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。

注2:蓋板的板厚可以按托盤、梯架的厚度選低一-個等級。 寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL) 應滿足表11的要求。
