線槽與線槽連接使用的銅線叫什么？

這條銅線行業稱其為“跨接地線”主要起了保護接地，它的用處主要起保護作用，保護人和電纜，一旦配電外殼漏電，地線漏電上一級保護跳閘，防止他人觸電。

說到跨接地線，就不得不說下電氣安裝界關于鍍鋅橋架/鍍鋅線槽安裝時要不要安裝“跨接地線”這個問題，一直以來都有很大的爭議點。口說無憑，拿標準規范來說；

（在這里插一句）

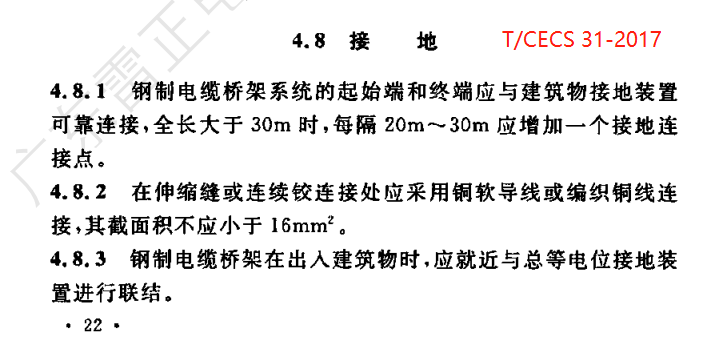

《T/CECS 31-2017 鋼制電纜橋架工程技術規程》

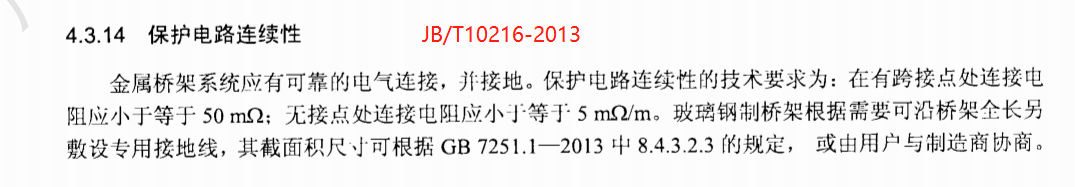

《JB/T10216-2013 電控配電用電纜橋架》

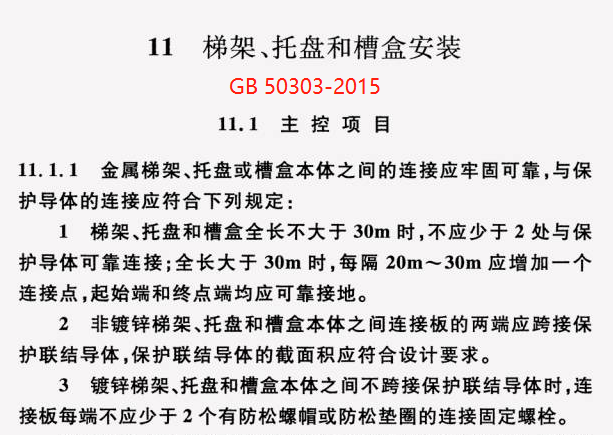

《GB 50303-2015 建筑電氣工程施工質量驗收規范》

這幾份標準都提到橋架/線槽接地規范要求，那我們應該參考哪一份呢？

當然是參考：GB開頭的國標強制標準《GB 50303-2015 建筑電氣工程施工質量驗收規范》

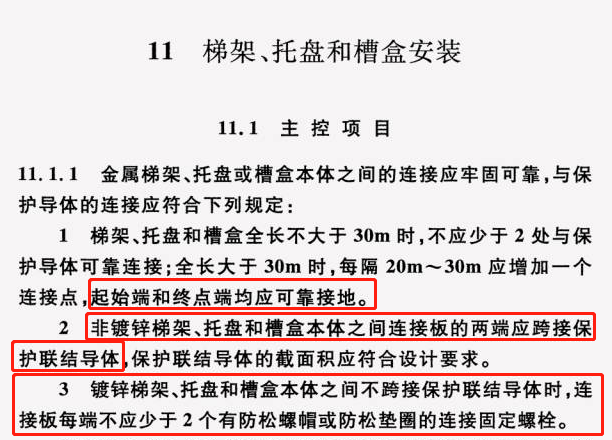

梯架、托盤和槽盒安裝

11.1 主控項目

金屬梯架、托盤或槽盒本體之間的連接應牢固可靠,與保護導體的連接應符合下列規定:

1、梯架、托盤和槽盒全長不大于 30m時，不應少于2處與保護導體可靠連接;全長大于30m時，每隔20m~ 30m應增加一個連接點，起始端和終點端均應可靠接地。

2、非鍍鋅梯架、托盤和槽盒本體之間連接板的兩端應跨接保護聯結導體，保護聯結導體的截面積應符合設計要求。

3、鍍鋅梯架托盤和槽盒本體之間不跨接保護聯結導體時，連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓。

內容上提到的“跨接保護聯結導體”也就是我們俗稱的“跨接地線”

• 所以鍍鋅橋架和鍍鋅線槽是可以不裝跨接地線的（連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓），提前是它必須是“鍍鋅板”材質。
• 如果鍍鋅表面有涂層或者是其他非鍍鋅材質的橋架/線槽，是要安裝跨接地線的。

（當然鍍鋅橋架/線槽裝跨接地線最好，在橋架/線槽的一側裝1條跨接地線即可，預防避免不必要的麻煩）

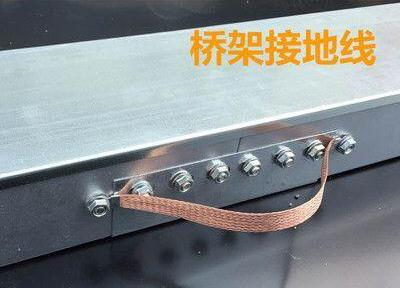

線槽/橋架接地跨接線方法：

1.繞圈圈可以使跨接線不容易斷，當然，最好使用編織銅線。

2.兩節橋架連接處需要跨接，橋架一般都是兩米一節。只需要在橋架一邊進行跨接。

3.可以采用銅編織線6平方的，用銅開口線鼻子按所需長度下料兩邊用線鼻子砸死，掛錫就可以了。
