節能高強度電纜橋架

節能高強度電纜橋架多式多樣，那到底包含了多少種橋架呢？它們的優勢又有什么呢？

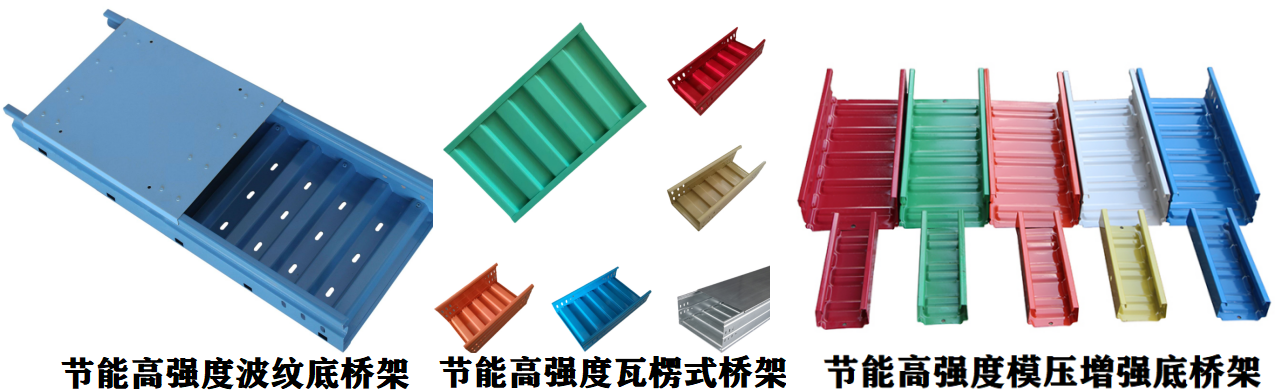

節能高強度電纜橋架有：節能高強度波紋底橋架、節能高強度瓦楞式橋架、節能高強度模壓增強底橋架

節能高強度電纜橋架常用表面處理有：VCI雙金屬無機涂層處理、彩色涂層鋼板。

按T/CECS 31-2017《鋼制電纜橋架工程技術規程》對節能高強度電纜橋架有明確的解釋和定義

波紋底托盤﹑模壓增強底托盤、瓦楞型托盤均屬于輕型增強型托盤,通過工藝手段來增強橋架的強度和剛度,達到降低板材消耗的目的。托盤不限于上述形式。

節能高強度電纜橋架常用的表面處理解釋：

彩色涂層鋼板是采用嚴格的工廠化鍍鋅和有機涂層復合工藝,使表面耐腐有機涂層的附著力更強,耐腐蝕性能提高。

VCI是一種氣相緩蝕劑,將VCI技術應用到雙金屬涂料涂層中,具有高效﹑長效防護作用-抗紫外線照射老化,適用于室內外環境具有耐潮濕、鹽霧等化學性氣體的腐蝕。

我們可以看看厚度標準對比和重量測試對比：

按按T/CECS 31-2017《鋼制電纜橋架工程技術規程》厚度標準如下

由上面的厚度標準可以看出傳統平板型電纜橋架厚度標準是要比節能型電纜橋架厚度要厚的，但強度并沒節能型橋架好。這是有實際測試證明的，相關測試如下。

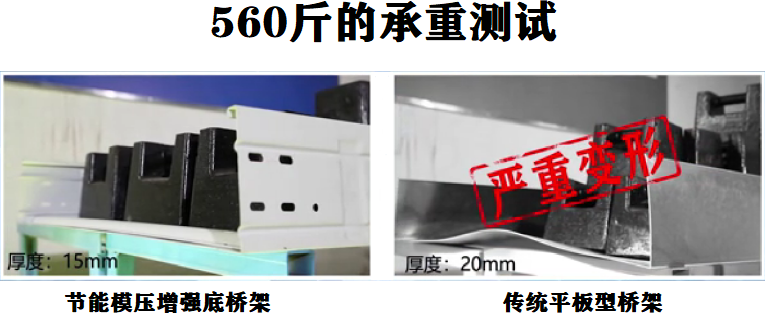

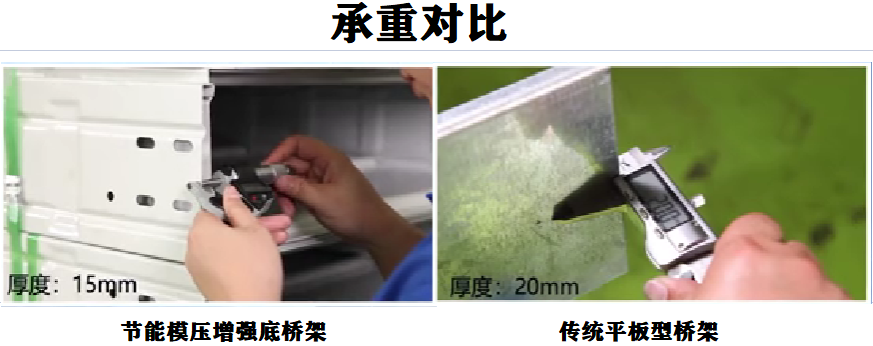

有相關測試證明采用2.0mm厚度的平板型橋架和1.5mm的模壓增強底橋架對比

可以看出節能模壓增強底只是微微地出現撓度，而傳統平板型電纜橋架出現了嚴重變形。

由上圖得知節能高強度橋架的凹凸面不僅增加了橋架的散熱面積，還提高了的節能高強度橋架本身的硬度。

波紋底高強度橋架優勢

底板通過輯壓成波紋狀，可增加底板垂直高度。其目的是通過波紋的高度增加橋架的抗彎曲強度。底板和側板分離,可使側板適當增厚，底板上的力會傳遞到側板，而側板采用獨特的設計，在翼緣下增設大R槽，增加了側板的側向慣性矩，使橋架提高了翼緣的承載能力,有效防止側板失穩,在材料運用上做到了極致。

波紋底高強度橋架可選用材料有:鍍鋅板、彩鋼板、噴塑烤漆、熱浸鍍鋅、鋁合金、不銹鋼等等。

模壓增強底電纜橋架優勢

鋼材節省百分之30~百分之40，選用VCI雙金屬涂層或彩鋼優質的表面處理,防腐蝕效果優越。

瓦楞式橋架優勢

其凹凸瓦楞型狀的構造技術，可提高橋架強度。減少鋼材損耗，同時使電纜、電線得到更好的散熱面積、減低線路損耗。
