按使用方法及安裝方式來分：有與立柱配套使用的托臂，有直接沿墻壁安裝的托臂，有與兩根吊桿吊裝的橫梁式托臂。與各式電纜橋架配合使用托臂來分：有與槽式電纜橋架配合使用的上面無孔的簡裝式托臂，其側面有擋板使槽式橋架與各式電纜橋架配合使用托臂來分：有與槽式電纜橋架配合使用的上面無孔的簡裝式托臂，其側面有擋板使槽式橋架。
①Q(mào)J-T-01A型托臂：
?這種型號的托臂可與L-01A工字鋼及L-01B丁字型立柱配套使用。它可自由升降，與工字鋼配合時，以雙邊或單邊多層敷設。具體結構見圖4-l-17。

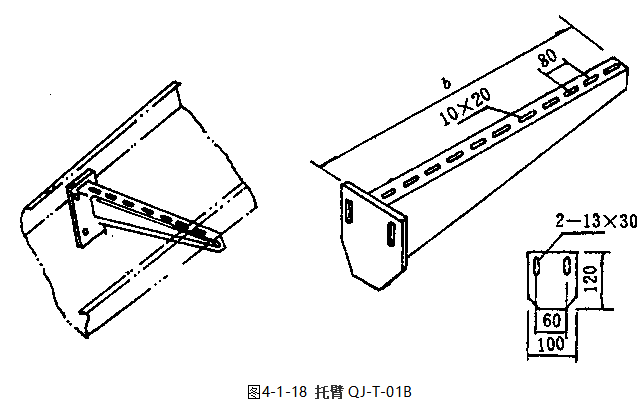

②QJ-T-01B型托臂：
?這種托臂一般用膨脹螺栓與墻壁等直接安裝或鋼件焊接，也可配上壓板與L-01A工字鋼立柱配套安裝。具體規格見圖4—1—18。

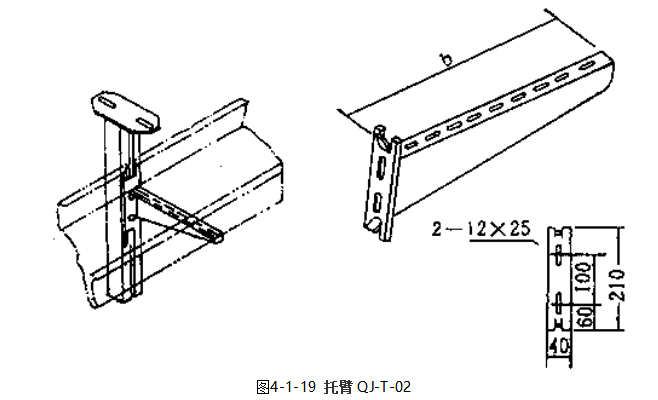

③QJ-T-02型托臂：
?此種托臂主要同L一01E異型立柱配套安裝，用Ml0?x?35連接螺栓固定。具體規格見圖4-1-19。
④QJ-T-03型托臂：
這種托臂可與L-OID槽鋼立柱配合使用。也可直接對墻壁安裝。具體規格見圖4-1-20。

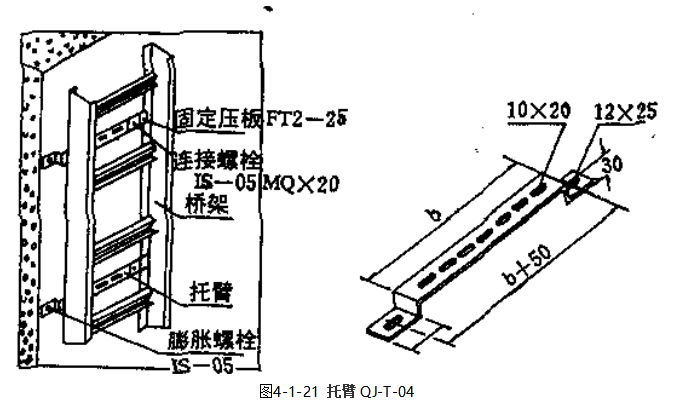

⑤QJ-T-04型托臂：

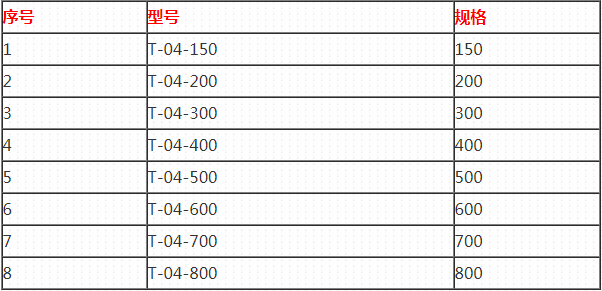

此種托臂適用于各種形式橋架在垂直引上、引下或過橋梁時固定用。具體規格見圖4-1-21，常用規格見表4-1一2
以上便是關于電纜橋架托臂結構與規格的介紹，選擇適合電纜橋架的托臂型號可以提升電纜橋架的安全性能。
