節能彩鋼橋架壁厚國標標準

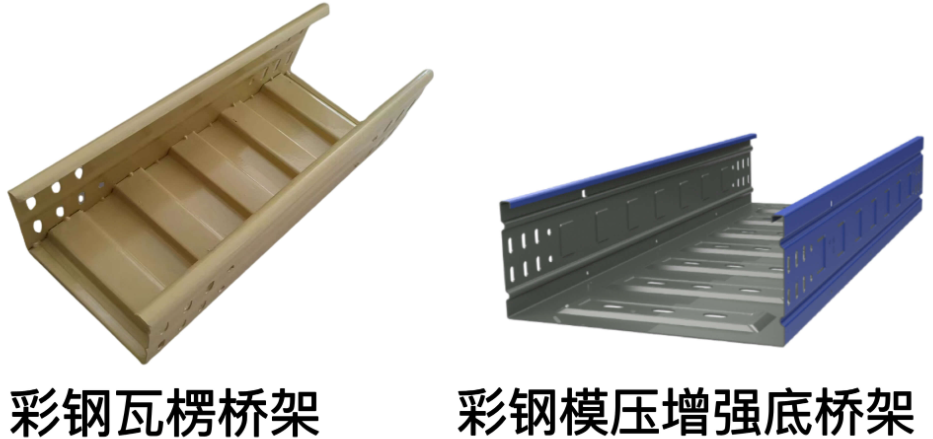

節能彩鋼橋架有：節能彩鋼瓦楞橋架、節能模壓增強底橋架。

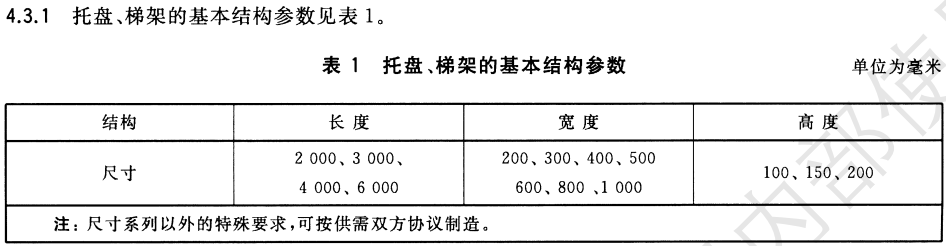

按照GB/T 23639—2017《節能耐腐蝕鋼制電纜橋架》表1節能彩鋼橋架常用的規格尺寸參考如下

長度：2000毫米、3000毫米、4000毫米、6000毫米

寬度：200毫米、300毫米、400毫米、500毫米、600毫米、800毫米、1000毫米

高度：100毫米、150毫米、200毫米

注:尺寸系列以外的特殊要求,可按供需雙方協議制造。

按照GB/T 23639—2017《節能耐腐蝕鋼制電纜橋架》表2節能彩鋼橋架壁厚國標標準如下

當節能橋架寬度小于300mm時，側板的厚度則需大于或等于1.2mm，底板的厚度需大于或等于0.7mm，蓋板的厚度需大于或等于0.5mm

當節能橋架寬度大于或等于300mm~600mm時，側板的厚度需大于或等于1.2mm，底板的厚度需大于或等于0.8mm，蓋板的厚度需大于或等于0.5mm

當節能橋架寬度大于或等于600mm時，側板的厚度則需大于或等于1.5mm，底板的厚度需大于或等于0.8mm，蓋板的厚度需大于或等于0.5mm

注：梯架橫擋板厚應按側板要求選擇。
